더뉴K3(BD) 1.6 MPI IVT(무단변속기) 미션오일교환 - 압력 필터 교체, 미션오일레벨링

유지보수 목적으로 무단 변속기(IVT) 오일 교환 작업을 위해 입고된 더뉴K3 1.6 MPI 모델입니다. 기존 직분사엔진 대신 MPI엔진을 장착해서 말도 많고 탈도 많았던 내구성 문제를 해결했으며 무단자동변속기를 사용하여 오히려 GDI엔진 대비 가속감과 효율성이 향상되었습니다. 다만 IVT변속기의 경우 유지보수에 약간 더 신경을 쓸 필요가 있습니다.







기아 23년형 더뉴K3 순정 LED안개등 튜닝 - 검사통과가능, 안개등스위치도 순정으로 장착







입고 직후 확인한 변속기 오일 온도로, 오일을 배출하기엔 온도가 높아 팬을 이용해 식히는 시간을 갖습니다.







드레인하기 적절한 온도가 되었을 때, 작업을 시작합니다.

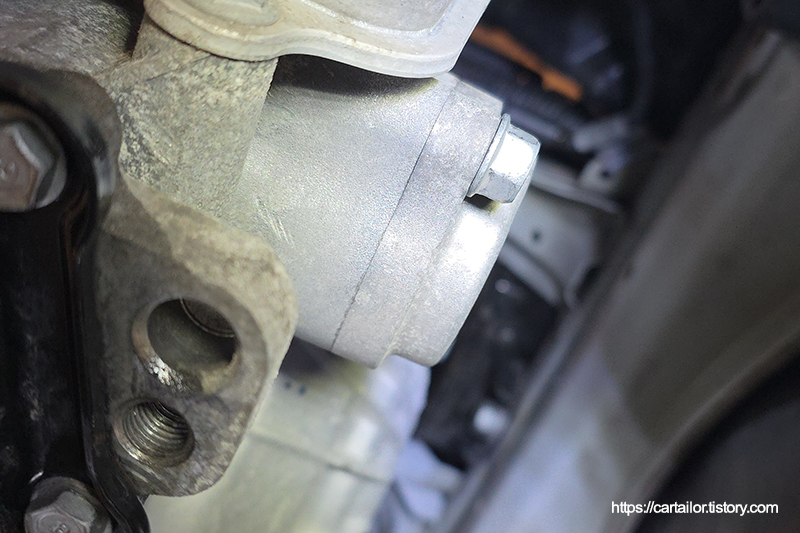

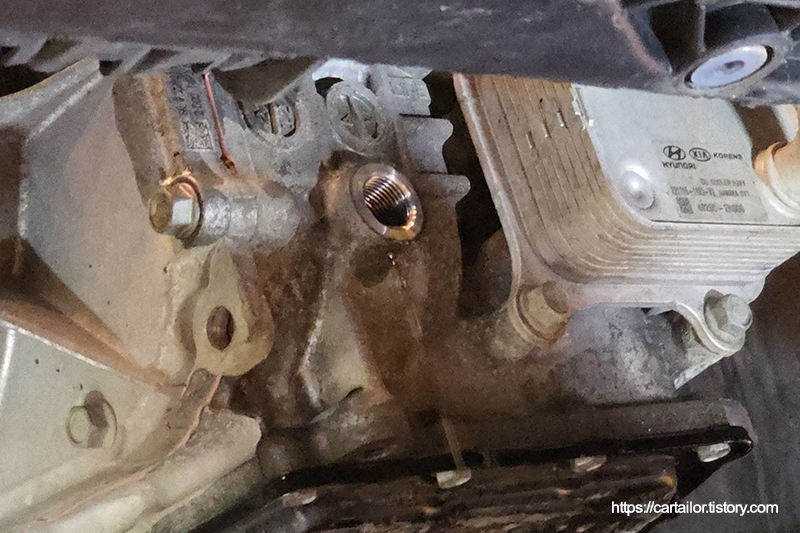

언더커버를 탈거 후, 측면에 위치한 압력필터를 제거합니다.

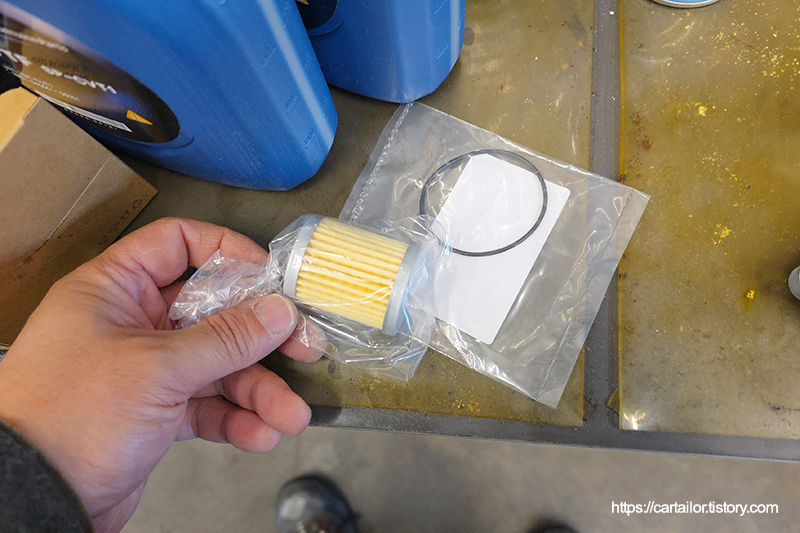

신품 압력필터와 필터 하우징 오링입니다. 이번 작업은 압력 필터 교체까지만 진행하며, 오일팬 내부 오일필터 어셈블리 교체 작업 선택도 가능하니 니즈에 맞게 진행하시면 되겠습니다.







올뉴K3(BD) 1.6 MPI IVT(무단변속기)오일교환 - 압력 필터, IVTF 필터, 오일팬 교체, 미션오일레벨링

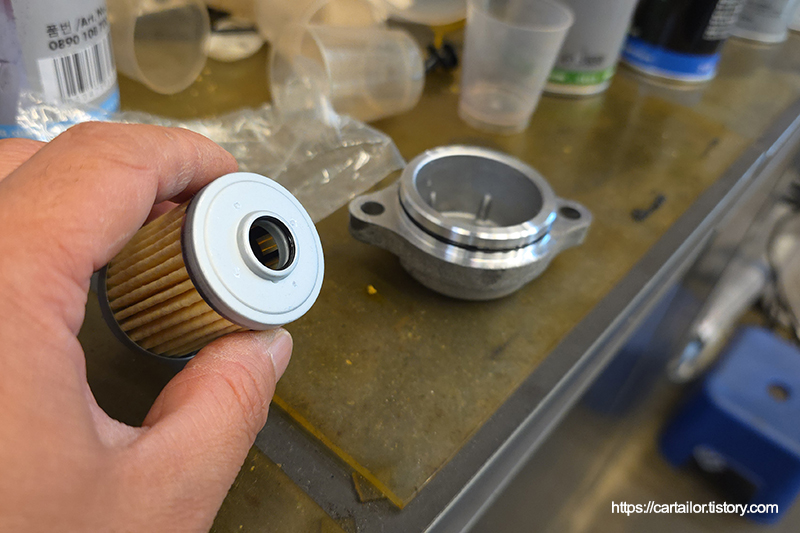

신품 필터 내부 씰링과 신품 하우징 씰링에 신유를 발라 장착 중 마찰로 인해 씰이 밀려 이탈하거나 변형되지 않도록 합니다. 필터캡 고정 볼트를 손으로 돌려준 후, 지침서에 명시된 규정 토크로 정확하게 체결합니다.

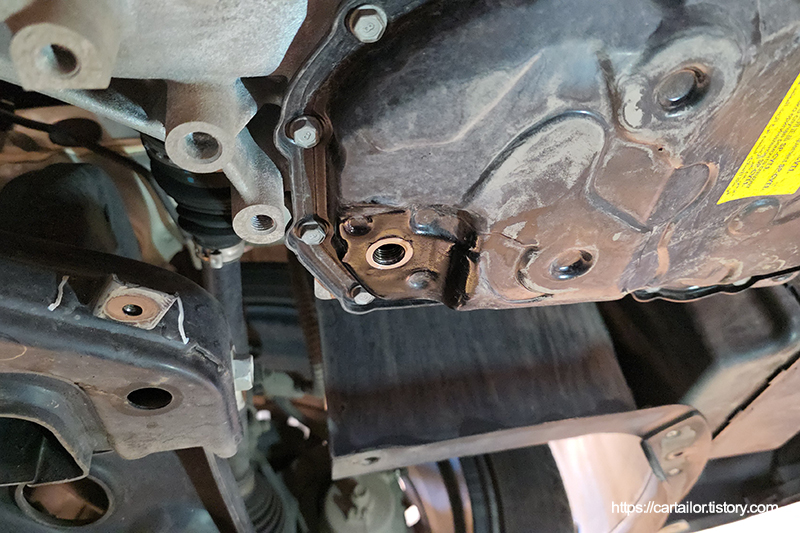

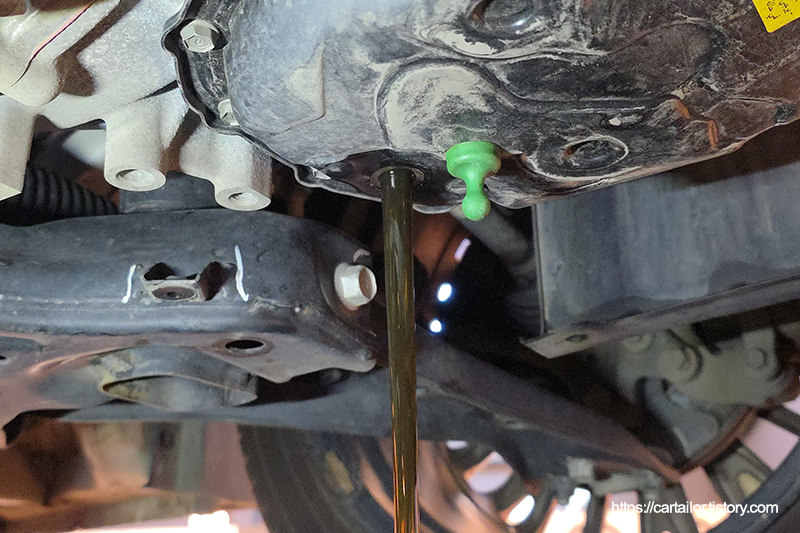

IVT오일을 드레인합니다.







배출구 형상에 맞게 차를 기울여 자연 낙하 방식만으로는 나오지 않는 잔유를 배출합니다.







마지막으로 마일드한 세기로 에어를 불어넣어 오일이 더 이상 나오지 않을 때까지 잔유를 배출합니다.







재사용이 불가한 일회성 소모품인 와셔를 신품으로 교체합니다.

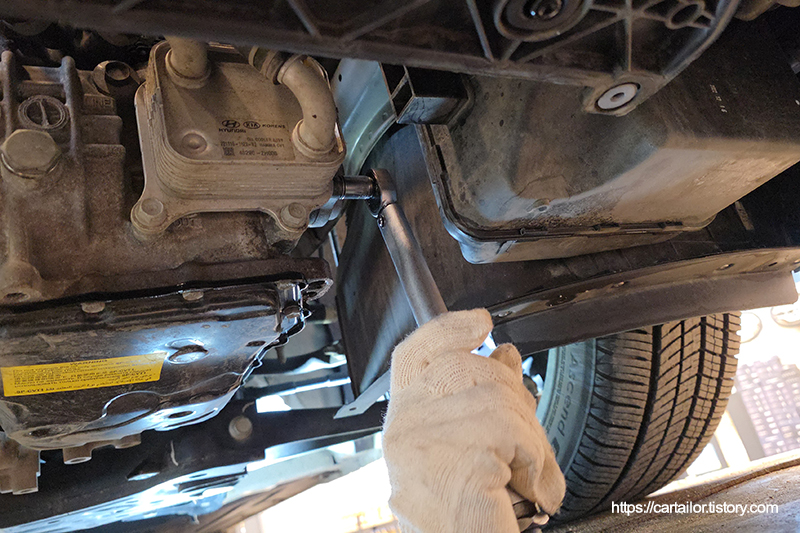

오일 배출이 완전히 끝났으면 드레인플러그를 손으로 끝까지 돌려준 후, 토크렌치를 이용해 규정 토크로 체결합니다.







주입할 IVT오일은 현대 CVTF(SP-CVT1)으로 해당 차량이 요구하는 정확한 규격과 점도의 순정 오일입니다.

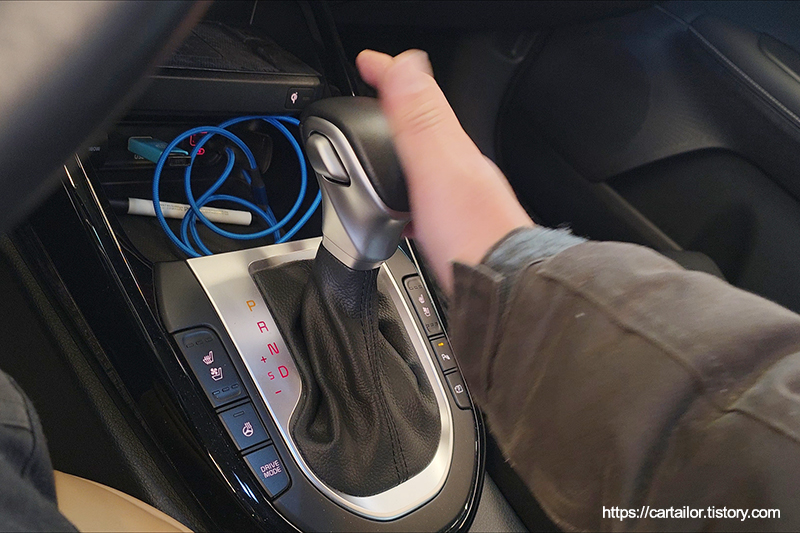

미션오일레벨링을 감안한 용량의 신유를 주입 후 시동을 걸어 신유 순환을 진행합니다. P단에 위치 후 레벨링 작업을 시작합니다.









미션오일이야기 - 4. 미션오일 레벨링, 정확한 시공의 중요성







레벨링플러그를 개방해 과주입된 오일을 배출합니다.







레벨링플러그 와셔를 신품으로 교환합니다.







오일이 미량 혹은 방울 단위로 떨어지기 시작할 때, 신품 와셔로 교체한 레벨링플러그를 손으로 돌려 가체결합니다.







미션오일레벨링 작업은 지침서에 명시된 규정 온도 범위 내에서 완료되었습니다.







가체결했던 레벨링플러그를 토크렌치를 이용해 규정 토크로 체결해 마무리합니다.







전용 세정제를 이용해 작업 부위를 클리닝합니다.







마지막으로 지침서에 명시된 레벨링 절차에 따라 300ml 를 추가 주입하면 오일교환 작업이 종료됩니다.







출처 : 기아 정비지침서

말리부 8세대 아이신 및 최근 출시되는 몇몇 현대,기아 차량들의 경우 예전 처럼 특정 온도에서 레벨링을 진행 후 후속 작업으로 특정 용량의 신유를 추가로 보충해야 하는 경우가 있어 주의가 필요하며, 해당 작업을 미진행하는 경우 과소 주입 상태가 되어 버립니다.



즉, 어떤 이유에서 인지 기존 방식 대로 레벨링을 하면 모자른 상태가 되는건데요, 차라리 레벨링홀을 살짝 위로 만들던가 레벨링 규정 온도를 낮춰 주입량이 늘어나게 하면 추가 주입 없이도 레벨을 맞출 수 있을텐데 그냥 기존 대로 진행 후 추가 주입하는 쪽으로 지침서에 명시됩니다. 근데 이게 뭔가 과정이 하나 더 늘어나는 것이기 때문에 은근히 상당히 귀찮고 번거롭습니다.







더뉴K3에서 배출된 변속기 오일입니다.







좌측은 기존 사용유, 우측은 레벨링 시 배출된 오일입니다. 우측이 현재 차량의 변속기 오일 상태로 보시면 되겠습니다.







교체 후 폐기되는 소모품들입니다.







시운전을 다녀온 뒤, 작업 부위를 확인합니다. 모두 깨끗합니다.







전용 진단기를 이용해 작업과 관련된 폴트 여부를 체크합니다. 깨끗합니다.
