르노 뉴SM5(L43) 2.0 가솔린 CVT(무단변속기) 미션오일교환 - 오일필터교체, 드레인방식

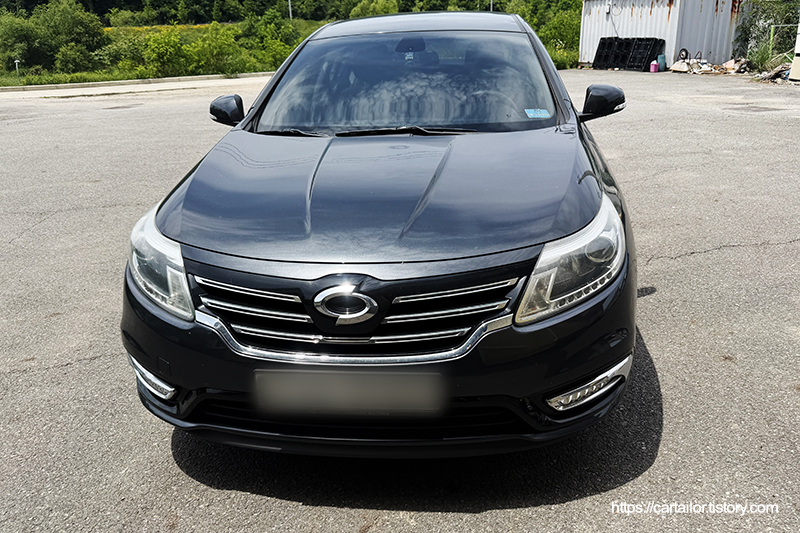

차량 인수 후, 교체 이력을 알 수없는 CVT 미션오일교환 작업을 위해 입고된 뉴SM5 2.0 가솔린 모델입니다. 삼성차에서 애용하는 CVT변속기의 경우 차량의 효율과 승차감을 높이고 경쾌한 주행감을 선보이는 일등 공신이지만 일반적인 자동변속기 대비 좀 더 세심한 관리가 요구 됩니다.







미션오일이야기 - 6. CVT변속기는 뭔가요? 왜 소음이 나고, 어떻게 관리해야 할까요?







드레인하기 적절한 온도가 되었을 때, 작업을 시작합니다.

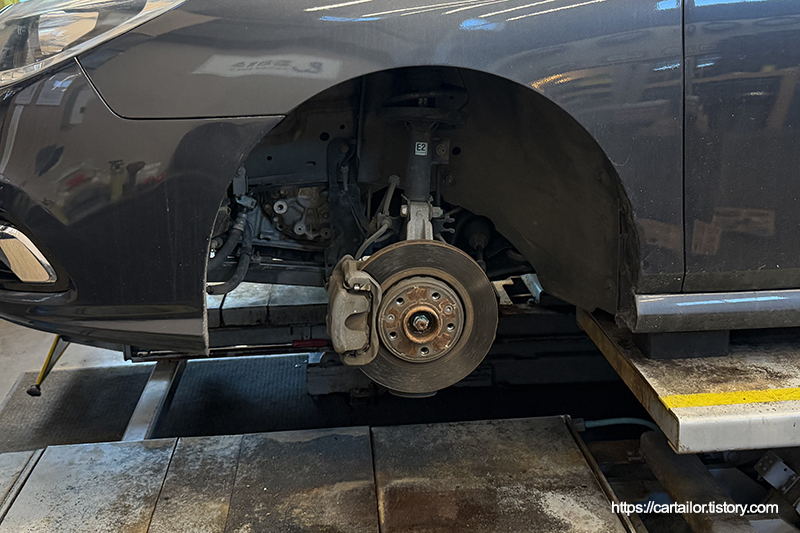

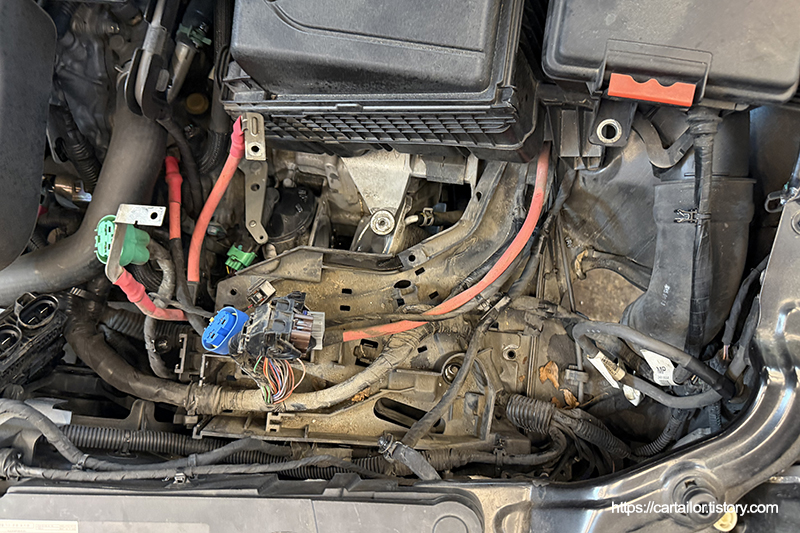

오일 필터 교체를 위해 배터리, 좌측 전륜, 휠커버를 탈거합니다. 주요 배선들이 배터리 플레이트에 묶여 있어 작업이 번거럽고 오래 걸립니다.







카트리지 필터와 씰링을 제거합니다.

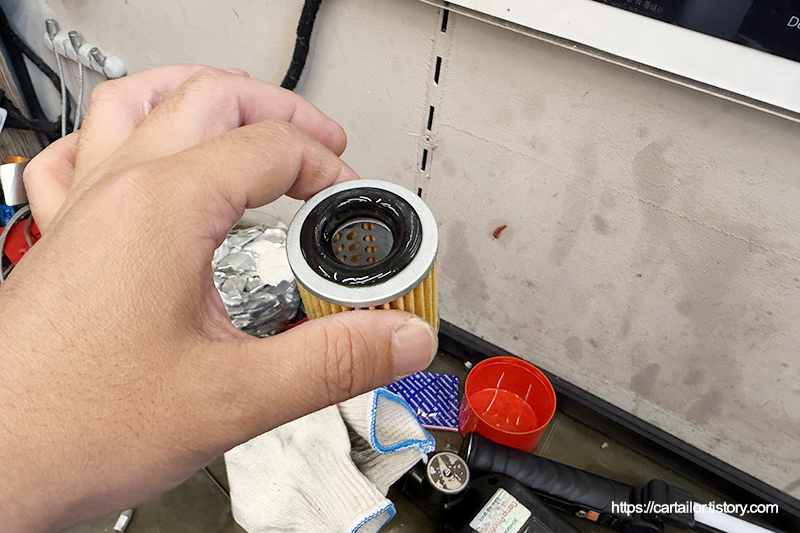

신품 필터와 오링에 신유를 발라 윤활해줍니다.

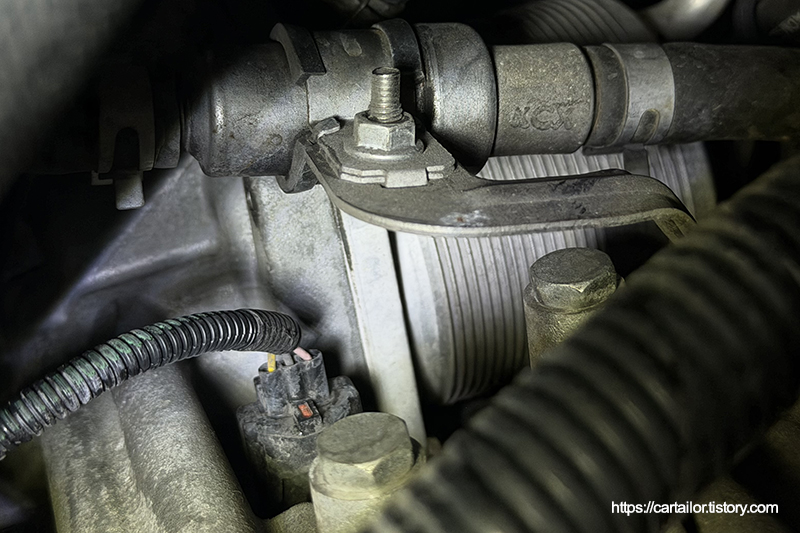

고정 볼트 4개 모두 지침서에 명시된 규정 토크로 체결합니다.

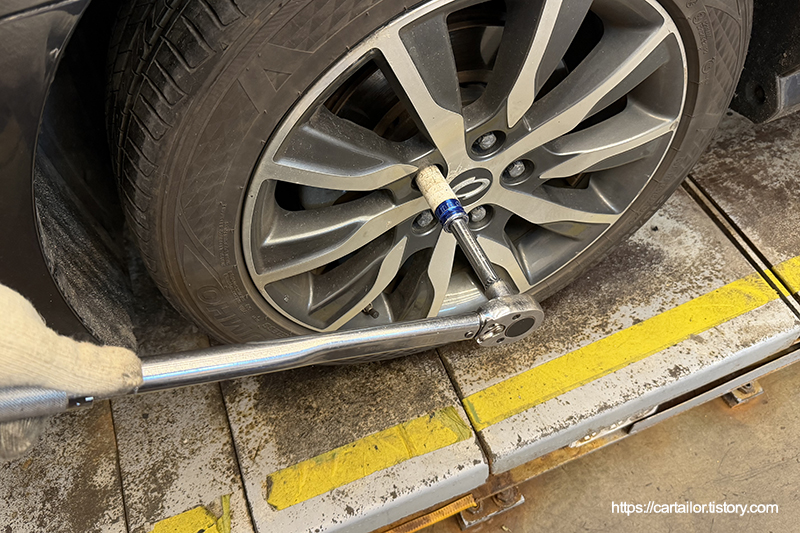

탈거했던 휠커버, 휠을 장착 후, 규정 토크로 체결해 마무리합니다.

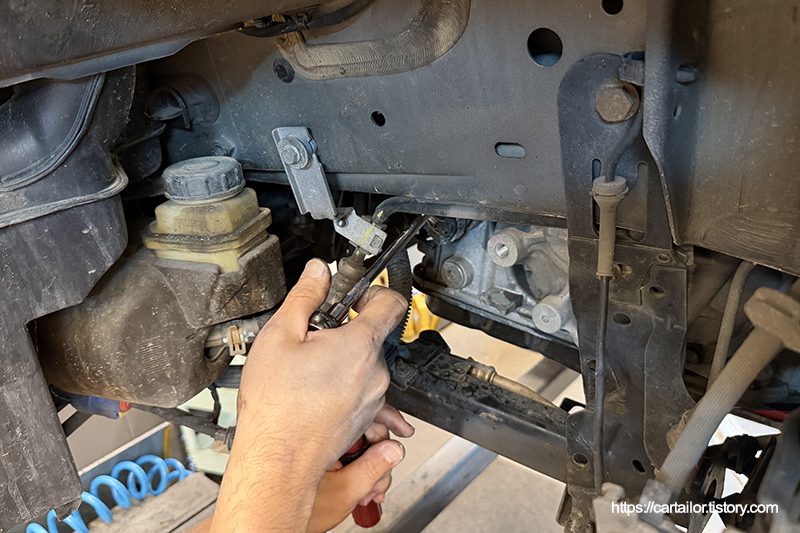

잔유 제거를 위해 주입구에 호스를 연결한 뒤, 차량을 올려줍니다.

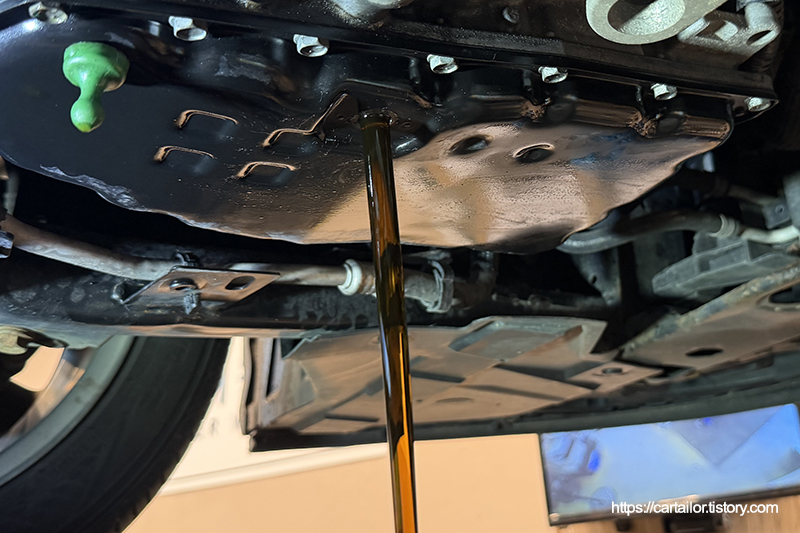

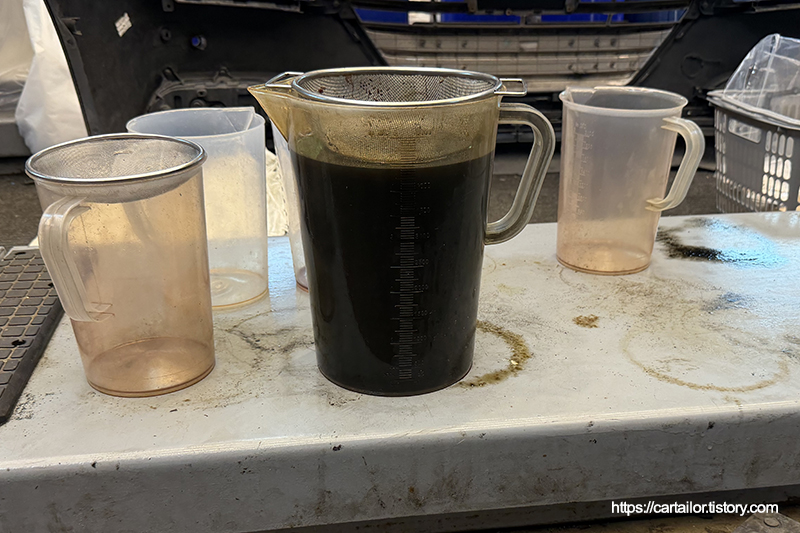

기존 사용유를 배출합니다.

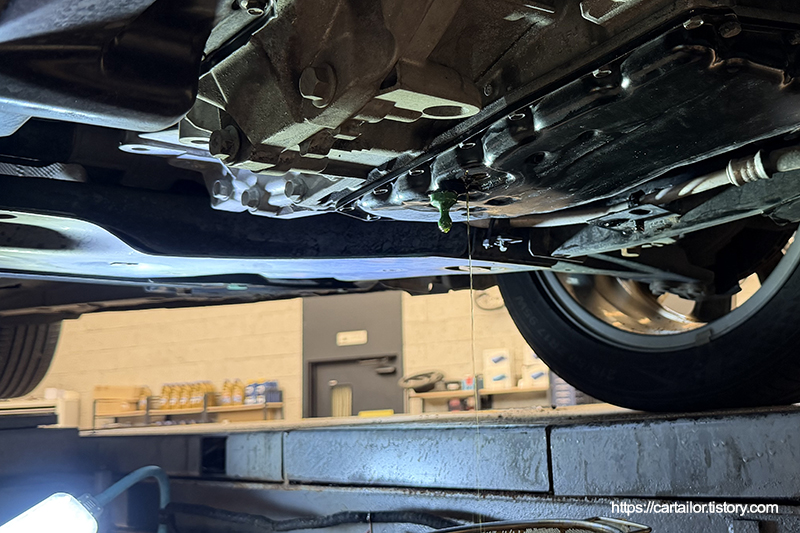

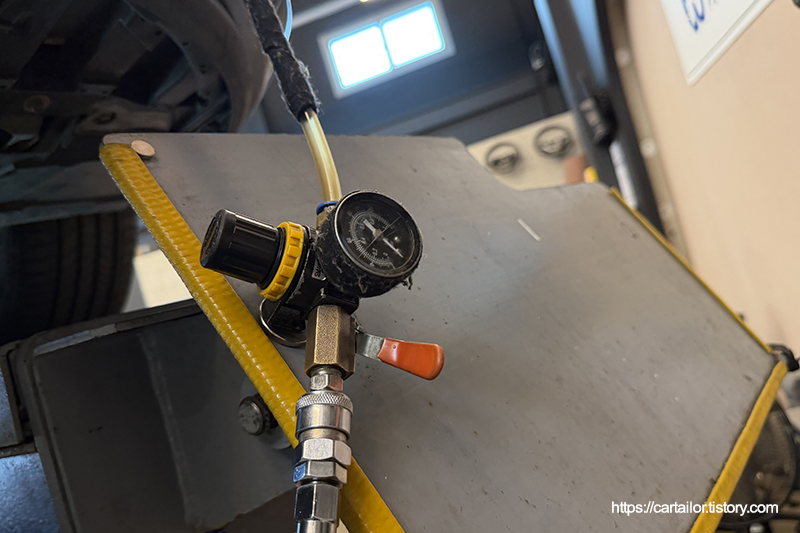

자연 낙하 방식의 배출이 끝났으면 배출구 형상에 맞게 차량을 기울인 후, 압력이 걸리지 않을 정도의 세기로 에어를 세팅해 잔유를 배출합니다.

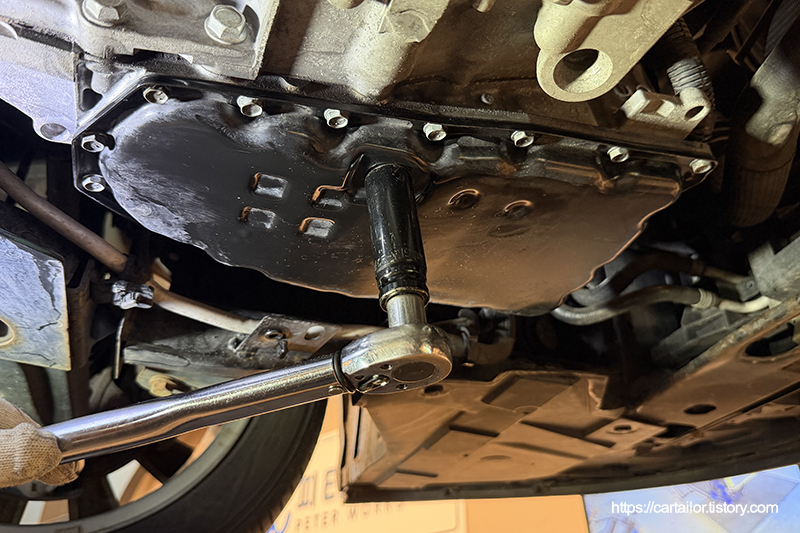

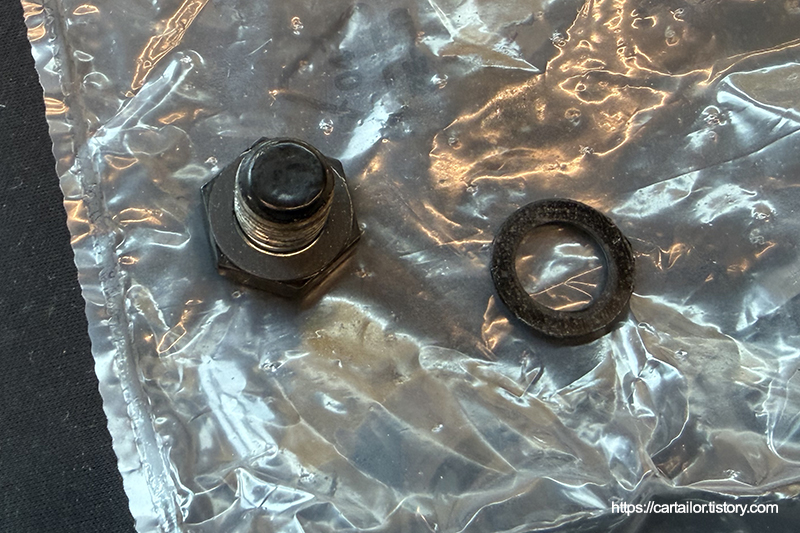

드레인플러그와셔를 신품으로 교체합니다. 오일 배출이 완전히 끝났으면 플러그를 손으로 돌려준 후, 토크렌치를 이용해 규정 토크로 체결합니다.







해당 차량의 미션오일 규격은 NS-3 입니다. 자트코 엑스트로닉을 비롯하여 르노삼성 CVT에 일괄적으로 적용되는 규격인데, 기존 NS-2 규격보다 동점도가 많이 하락하여 연비나 발진 가속감에서는 유리할 수 있겠으나, 열화 및 내구성면에서는 사실 분리한 스팩입니다. 사실상 무교환으로 사용하기에는 무리가 있어보입니다.



르노삼성 브랜드로 출시하는 해당 오일은 에쓰오일에서 생산하여 공급하고 있으며 에쓰오일에서 생산하는 고순도 VHVI 기유가 기반일 것으로 보입니다. 에쓰오일은 VHVI 기유 생산 품질은 세계적으로도 매우 우수하기로 정평이 나있습니다. 즉 고순도 VHVI(에스루브)에 NS3 첨가제 패키지로 구성되어 있을 것입니다.

르노삼성 순정오일의 물성치는 엄청난 초특급 기업 비밀이기 때문에 동일한 규격(NS-3)의 닛산 순정 CVT 물성치를 참고하면, 섭씨 40도 냉간시 동점도가 25.8mm2/S, 섭씨 100도 열간 동점도가 6.23mm2/S 이며 인화점이 섭씨 170도 입니다. 물론 닛산 순정 제품의 자료를 참고했기 때문에 100% 동일한 지는 모르겠으나 둘다 닛산의 동일한 규격이기 때문에 아마 크게 차이가 없을 뿐더러 굳이 차등을 둘 이유는 없어 보입니다.

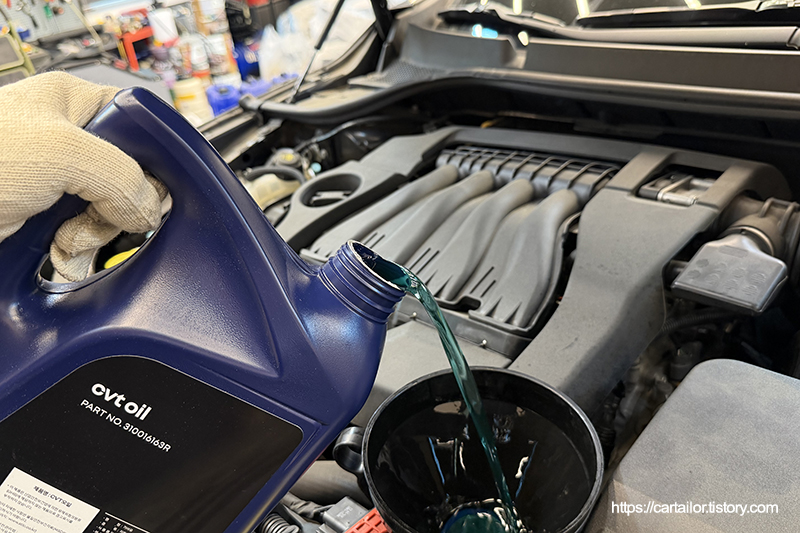

배출된 용량과 지침서에 명시된 용량을 참고해 신유를 주입합니다.

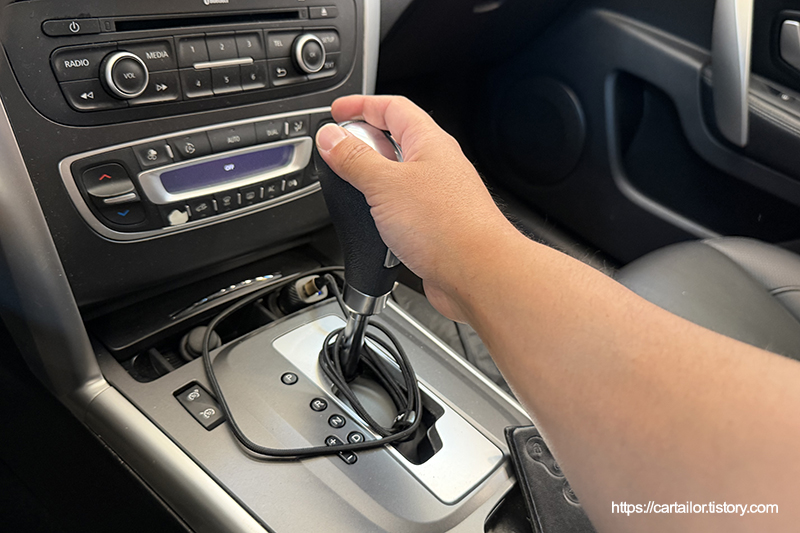

시동을 걸어 신유 순환 및 유온을 올려 줍니다.







미션오일이야기 - 4. 미션오일 레벨링, 정확한 시공의 중요성

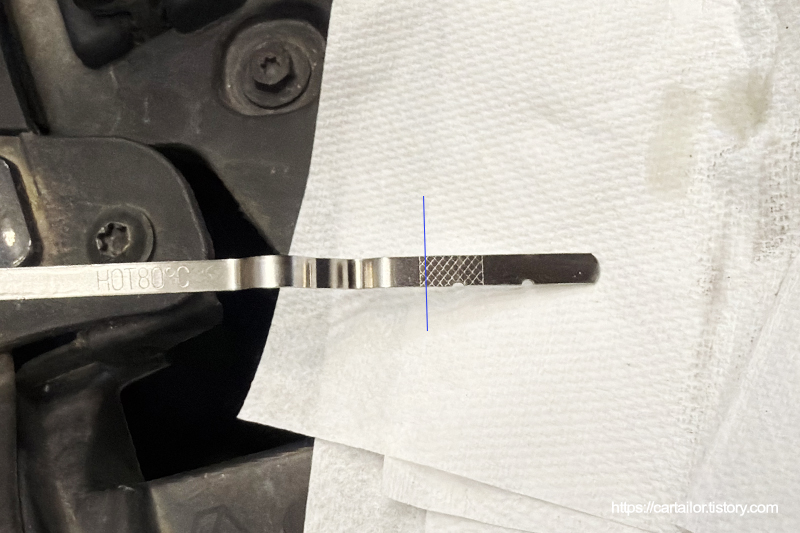

온도가 오일 체크 구간에 들어서면 딥스틱을 뽑아 레벨을 확인합니다. 정량 잘 주입되었으며, 규정 온도 범위 내에서 확인하였습니다.







SM5에서 배출된 무단 변속기 오일입니다.







좌측은 기존 사용유, 우측은 신유입니다.

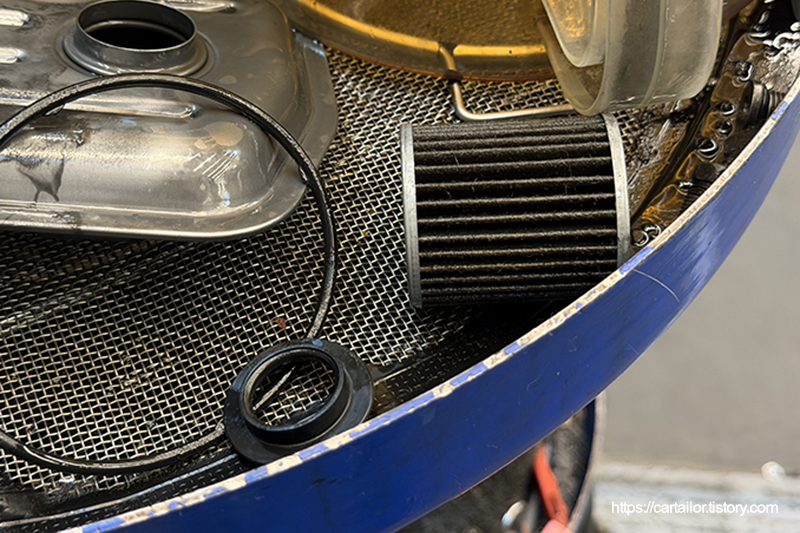

교체 후 폐기되는 소모품들입니다.







시운전을 다녀온 뒤, 작업 부위를 체크합니다. 모두 깨끗합니다.

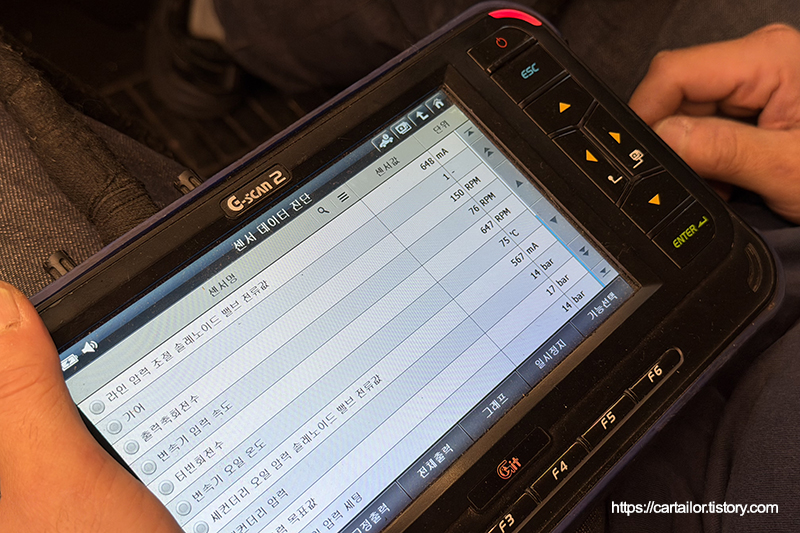

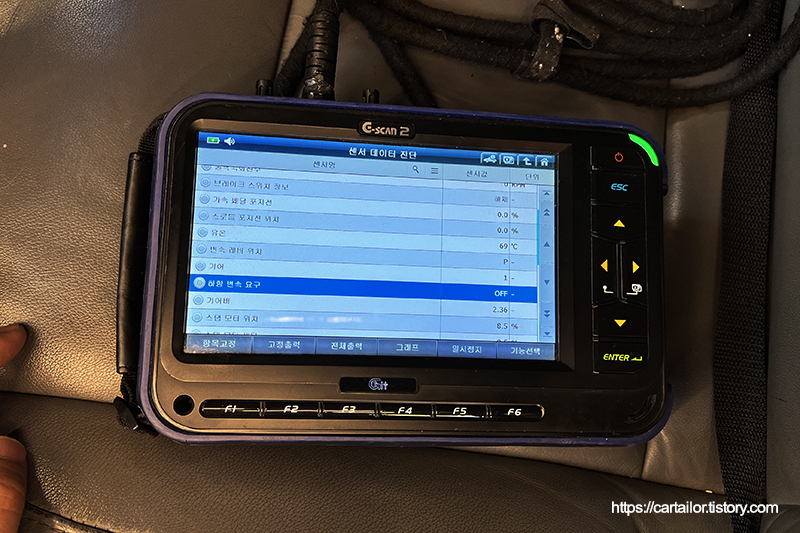

진단기를 이용해 관련 폴트 여부 체크 후 출고합니다. 깨끗합니다.
