그랜저TG 도어락 고장, 도어락액츄에이터 교체면 해결됩니다!



현재까지도 인기가 많은 브랜드 중 하나인 그랜저,



2006년형 그랜저TG로 모델명 L330 인 이 차는 3.3 V형 6기통 DOHC 엔진에 3,342cc, 자동 5단 변속기를 탑재했으며, 최대출력 233hp, 최대토크 31.0kgm 의 제원을 가지고 있습니다. 당시 그랜저TG라인의 플래그쉽 모델입니다.







그랜저TG의 경우, 도어락 고장 문제가 많은 편인데요, 차량 도난과 매우 직결된 문제인 만큼, 반드시 정비가 필요한 부분입니다.

증상은 리모컨이나 버튼으로 문을 잠궈도 락이 걸리지 않습니다. 문을 잠궜다고 생각하고 차를 방치해 두었는데, 사실 아무나 열어버릴 수 있는 상태가 되는 것이죠.





해당 차량은 프론트와 리어 우측 도어락이 실행되지 않는 상태였습니다. 아마 매일 주차하는 환경이 좌측면으로 해를 강하게 받는다던가 하지 않았나 하는 생각이 듭니다. 좌측면의 앞뒤 도어 모두 고장이거든요.



이제 그랜저TG 도어락액츄에이터 교체작업을 시작해볼까요?







도어락 액츄에이터를 교체하기 위해선 도어 트림을 탈거해야 합니다. 트림의 경우, 상하좌우를 잘 만져보면 각각의 탈거포인트가 있습니다. 플라스틱헤라를 이용해 딱맞는 힘으로 들어올리면 플라스틱핀이 뽑히면서 트림을 탈거할 수 있습니다. 트림탈거의 경우, 무작정 뽑아버리면 안쪽에 연결된 커넥터 및 도어락액츄에이터의 와이어가 손상될 수 있으니, 탈거 전 반드시 해당 커넥터를 꼭! 분리 후 탈거를 합니다.





도어트림을 탈거한 후, 파워윈도우 레일에 고정된 볼트를 풀어야 다음 작업이 가능합니다. 파워윈도우 관련 작업 시, 윈도우는 마스킹 테이프를 이용해 단단하게 고정시킨 후 작업을 진행합니다.

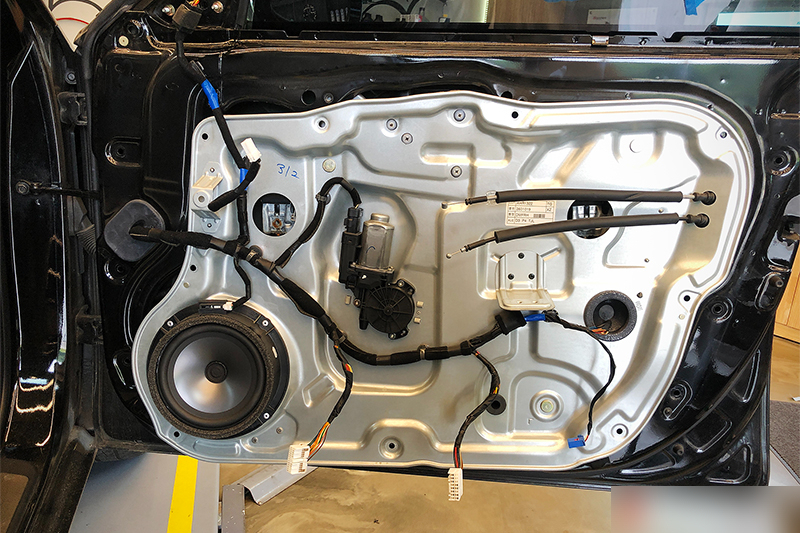

트림을 탈거하면 도어판넬을 확인할 수 있는데요, 이 역시 탈거해야만 액츄에이터 교체가 가능합니다.

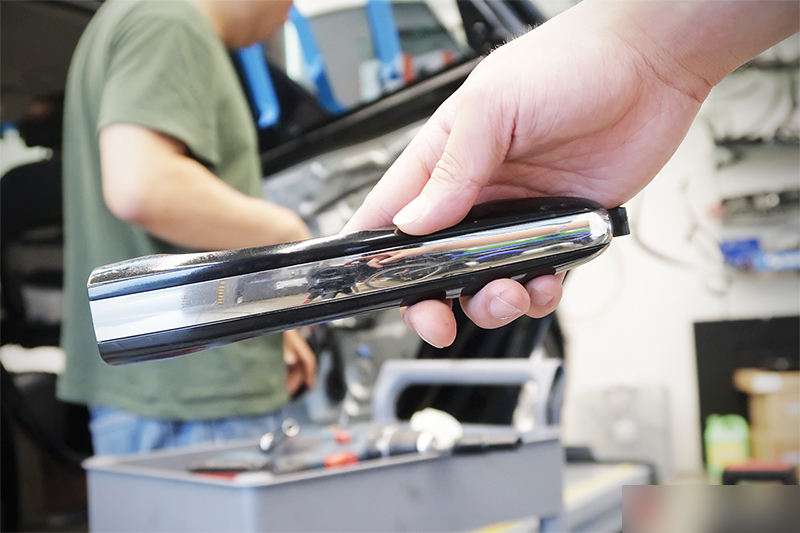

추가적으로 도어 외캐치 역시 탈거를 해야합니다..ㅠ 액츄에이터 하나 교체하기 위해서 탈거해야할 파츠가 상당히 많네요.







깔끔하게 탈거해주고요.







오늘 장착될 신품 도어락 액츄에이터입니다. 1:1 교환 방식이기에 별도의 가공이나 배선작업은 필요하지 않습니다.

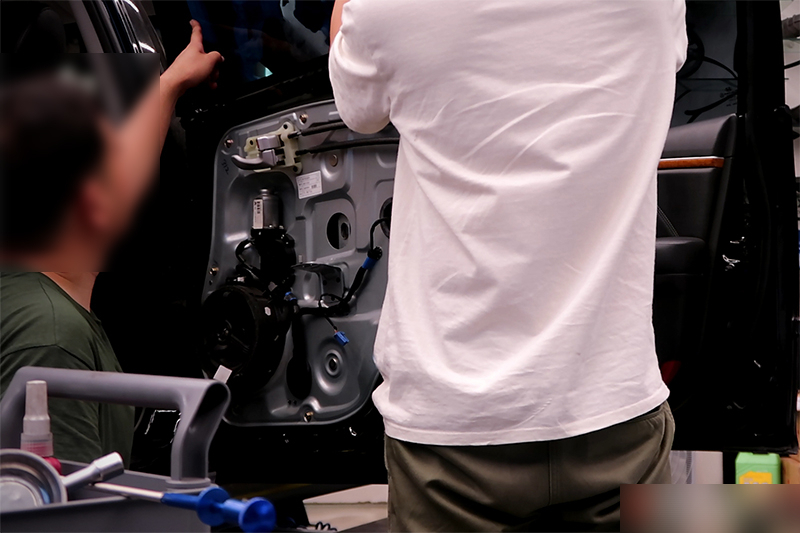

판넬을 드러내고, 래치를 고정하는 볼트를 풀어주면 도어락액츄에이터를 분리할 수 있습니다.









신품으로 다시 장착한 후, 다시 장착을 진행합니다.

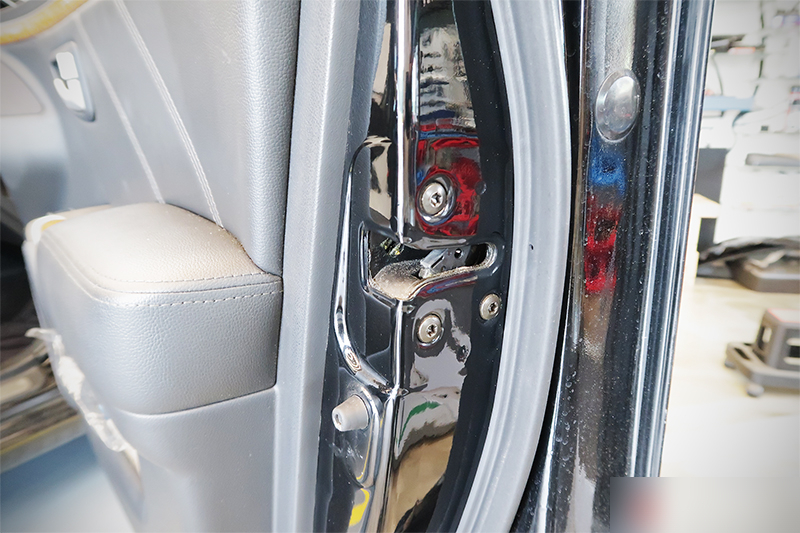

래치고정볼트는 나사풀림방지제를 도포해 체결해줍니다. 아무래도 매일 충격을 받는 부분이기 때문에 풀림 방지가 꼭 필요합니다.







도어트림의 경우, 신품 플라스틱핀으로 교체 후 장착을 합니다. 재사용을 할 시, 자칫 트림이 헐거워질 수 있으니 신품을 장착하는 게 좋습니다.







조수석쪽 도어락 액츄에이터 교체작업이 완료되었습니다. 도어 트림도 유격이나 움직임 없이 꽉 체결되었고요.







트림도 깔끔하게 잘 장착되었고요.







2열(뒷좌석) 도어락 액츄에이터도 같은 방법으로 교체를 진행하면 작업은 끝이 납니다.







10년이 넘는 시간이 흘렀어도 여전히 멋지고 중후하며 고급스러운 차량 중 하나로 그랜저TG를 꼽을 수 있을 것 같습니다. 품격있는 세단은 무엇인가에 대한 하나의 모범답안이라는 느낌이니까요.
