어둡고 흐리멍텅한 할로겐의 야간 시야를 개선하고자 입고된 아반떼MD 입니다. 준중현 세단의 마케팅 포지션의 시발점으로 출고된 차량으로 전작인 아반떼HD와 비교해 더욱 커진 차체와 넓은 실내 공간이 특징입니다.
![](https://blog.kakaocdn.net/dn/8kvzC/btrAbu09Wkw/FGf2oGfDK1AkdWK4yC6r61/img.jpg)
해당 차량은 MD 전기형으로, 클리어 타입의 헤드램프가 장착되어 있습니다. 프로젝션 타입은 더뉴아반떼MD 부터 적용되었습니다. 자기인증LED를 장착하기 위한 선제는 바로 프로젝션 헤드램프인데요. 그렇기 때문에 후기형 MD 에 적용된 헤드램프로 변경해야 장착이 가능합니다.
![](https://blog.kakaocdn.net/dn/b3KjBr/btrAc50ahB5/B6XwIimp3ZWEOHj4TvjCw1/img.jpg)
![](https://blog.kakaocdn.net/dn/MCa1s/btrAca8VkTy/9jB77kXged3DkZ0DJF46zK/img.jpg)

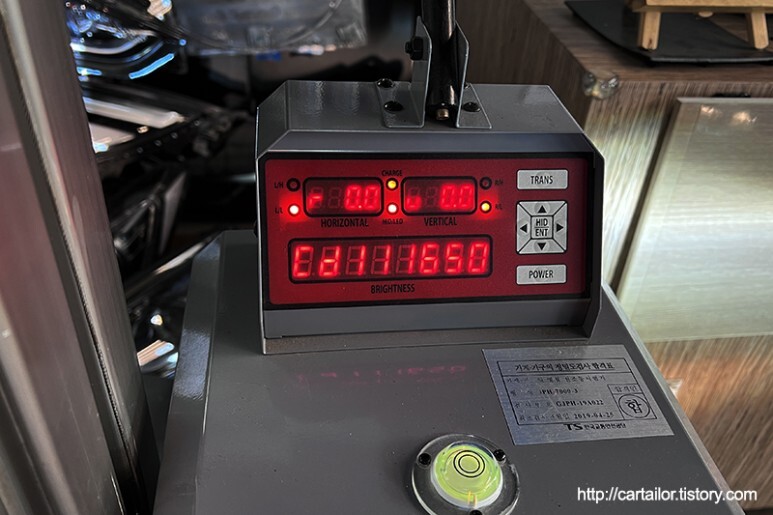

입고 후 측정한 라이트 조사각 및 칸델라(cd) 수치입니다. 좌측은 운전석으로 우측으로 심하게 틀어져 있으며 하향을 비추고 있습니다. 우측은 조수석으로 좌측 상향으로 틀어져 있네요. 칸델라 수치는 준수한 편입니다.
![](https://blog.kakaocdn.net/dn/PR4zZ/btrAbLuQpKt/oO2tKanzwrF2zOfiHHgmA1/img.jpg)

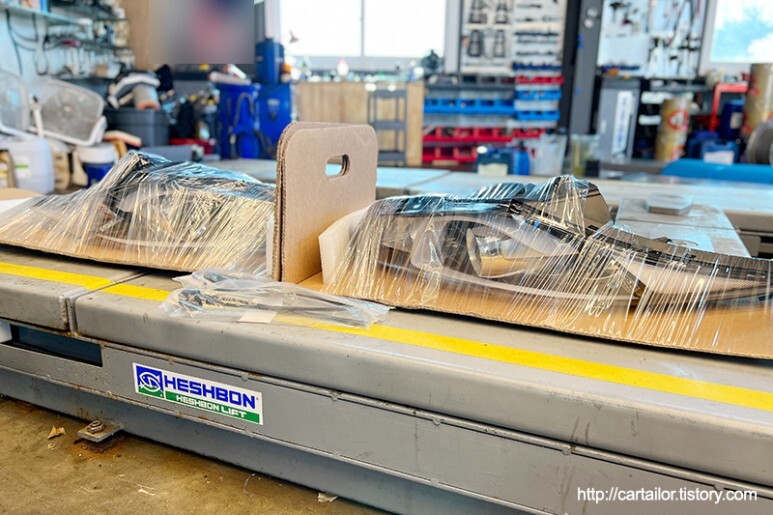

준비한 제품은 더뉴아반떼MD용 프로젝션 헤드램프입니다. 모두 모비스 정품이자 신품으로 준비했습니다.
![](https://blog.kakaocdn.net/dn/eBue3t/btrAbLIiwCW/5gknODgkkKT41hsUMwBXxk/img.jpg)
아반떼MD는 헤드램프 타입이 상당히 많은 편입니다. 클리어 타입 할로겐과 프로젝션 할로겐 그리고 면발광이 추가된 사양과 HID 까지 참 다양하죠. 이번 작업의 핵심 목적인 주광원 LED변경의 경우, 면발광이 없는 사양의 프로젝션 헤드램프를 추천합니다. 면발광이 추가된 할로겐으로 선택할 경우 부품 가격이 확 올라가게 되거든요. 하지만 결국 추천일 뿐, 니즈에 맞게 선택하시면 됩니다.
![](https://blog.kakaocdn.net/dn/L5P4o/btrAcv53gpR/YWVqsvCVnMsFn3ySn5Clw1/img.jpg)

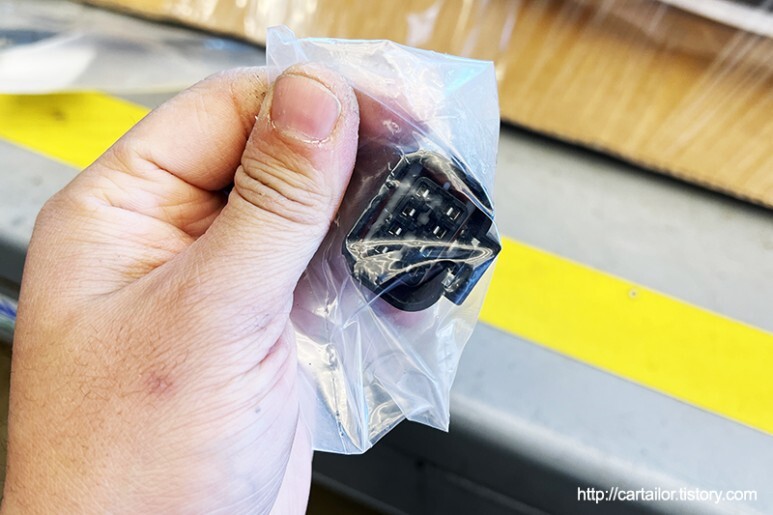

기존 헤드라이트 커넥터와는 형상 및 핀 수가 맞지 않아 사양에 맞는 커넥터로 변환해줘야 합니다.
![](https://blog.kakaocdn.net/dn/bfQ1wl/btrAbL2DZAR/65iwVFi4oFDhCWWeDtppZk/img.jpg)
브라비오LED V1 9005 제품입니다. 제품 보증 기간 1년을 제공하며, 생활 방수 방진을 지원합니다.
![](https://blog.kakaocdn.net/dn/mHPnT/btrAcROzBOj/y7cbYyGQEqBOgkp26XCwE1/img.jpg)
9005 차종들은 H7 타입과 다르게 차종별 인증을 받은 차량에 대해서만 장착이 가능합니다. 장착 가능한 차종 리스트 및 해당 제품에 대한 자세한 사항은 아래 포스팅에서 확인할 수 있습니다.
브라비오 LED헤드라이트 관련 문의(Q&A) 정리
안녕하세요, 최근 브라비오 LED관련 문의가 많아 저희가 장착시공하였던 고객들의 피드백과 경험을 대상으로 참고할만한 사항을 정리해 보았습니다. 좀더 세부적이거나 기술적인 문의는 브라비
cartailor.tistory.com
브라비오LED 장착 및 합법적 인증가능 차종 안내
1. 인증받은 차량의 모델(연식, 사양 등)에만 사용이 가능 브라비오 LED제품은 차량의 모델별로 LED벌브 제품 장착의 적합성을 '사전인증' 받은 제품입니다. 전구의 '규격'별 인증이 아니기
cartailor.tistory.com
![](https://blog.kakaocdn.net/dn/cCsbLK/btrAbvlqGrC/xpdorVKGq4o2RIDP9Rwq2K/img.jpg)
기존 헤드램프를 탈거합니다.
![](https://blog.kakaocdn.net/dn/73LgO/btrAcbtfdc9/KejUZnxafw6ivPc73WRdyk/img.jpg)
신품에 들어있던 전구는 고객님께 따로 전달 후, 브라비오LED를 장착합니다.
![](https://blog.kakaocdn.net/dn/bUfFys/btrAdvRMLyX/fQmzb6DsOC2MUg9FZ1DeA0/img.jpg)
기존 헤드라이트 커넥터의 모습입니다. 6핀 사양으로 되어 있습니다. 새롭게 바뀌는 후기형 헤드램프는 8핀으로 사양에 맞게 변환해줘야 합니다.
![](https://blog.kakaocdn.net/dn/cn9AHa/btrAcvdU2Fm/GRb1vofVkMBCf1QMOkKtj0/img.jpg)
![](https://blog.kakaocdn.net/dn/pqhKr/btrAdw4duH5/CuWGAA78FOxEYJMtMEm3I1/img.jpg)

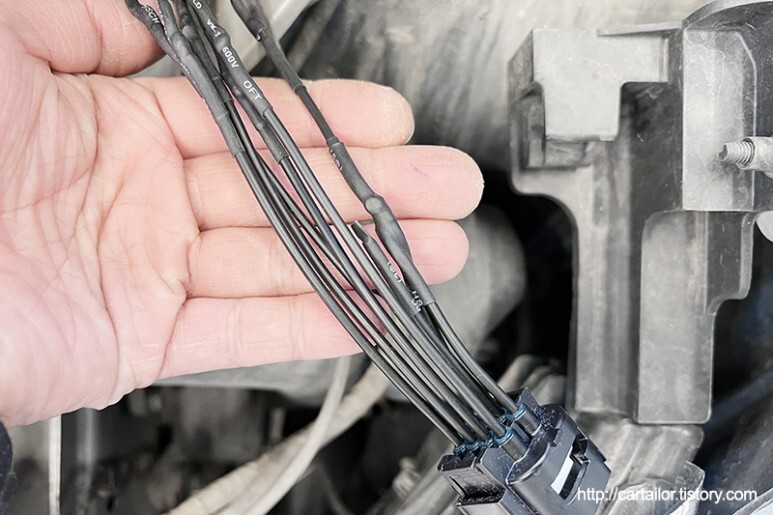

납땜과 수축튜브를 이용해 2중, 3중으로 튼튼하게 결속하였습니다. 단순히 변환잭을 사용해 작업하는 것 보다 훨씬 믿음직 스럽죠.
![](https://blog.kakaocdn.net/dn/7D5Cm/btrAcvSxrdW/LiI7dwqbu7gApnwlMlQwZK/img.jpg)
변경된 8핀 헤드라이트 커넥터의 모습입니다.
![](https://blog.kakaocdn.net/dn/WAVoG/btrAdwwoUWg/Mwj91ouaYugyJk57ePQ6gk/img.jpg)
콜게이트 튜브와 전기테이프로 감싸 마무리하였습니다.
![](https://blog.kakaocdn.net/dn/bSYijr/btrAdwpFJDA/YOgssYDYAonQsNJ59XwOO1/img.jpg)

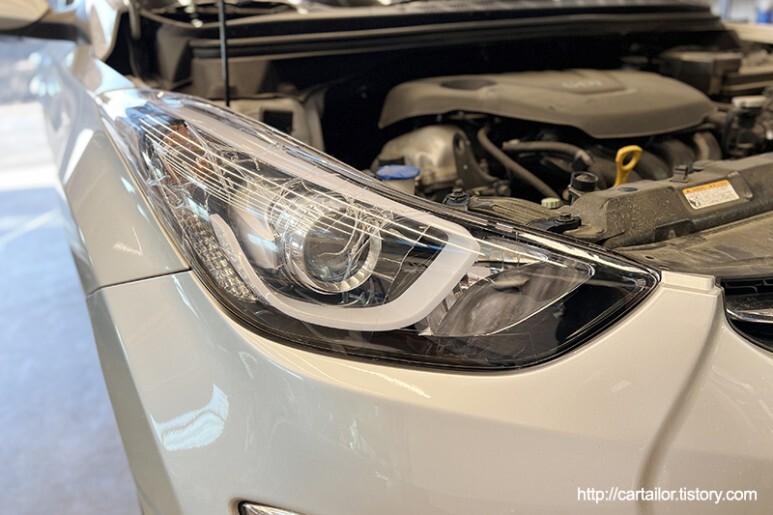

신품 헤드램프를 장착합니다.
![](https://blog.kakaocdn.net/dn/bnFyCL/btrAdZE8L6u/8LYo0z5eJQAmKUe21FXX3K/img.jpg)
전원을 인가해 라이트를 작동시켜 봅니다. 시원하게 잘 들어오네요. 라이트 보호필름을 제거 후 조사각 조절을 시작합니다.
![](https://blog.kakaocdn.net/dn/b1SPvt/btrAbKvVT3B/G1v2Mg1f8GRSE4fx8zzCcK/img.jpg)
선행 및 맞은 편 차량 눈부심 방지와 더불어 제조사가 의도하는 밝기 구현을 위해 해당 작업이 반드시 필요합니다. 뿐만 아니라 신품이라 할 지라도 차량 컨디션 및 제품 컨디션에 따라 조사각이 모두 제각각이라 더욱 더 조절 작업이 필요하죠. 할로겐, HID, LED 타입의 모든 광원을 지원하는 테스터기를 통해 조절 작업을 진행합니다.
![](https://blog.kakaocdn.net/dn/b9KtxX/btrAc6xYiTb/kKfAlQjRpvcOCEV1vy9EP1/img.jpg)
![](https://blog.kakaocdn.net/dn/m3bCz/btrAcQIT2Jd/yXKXbB4K5GAk2iYntny1AK/img.jpg)

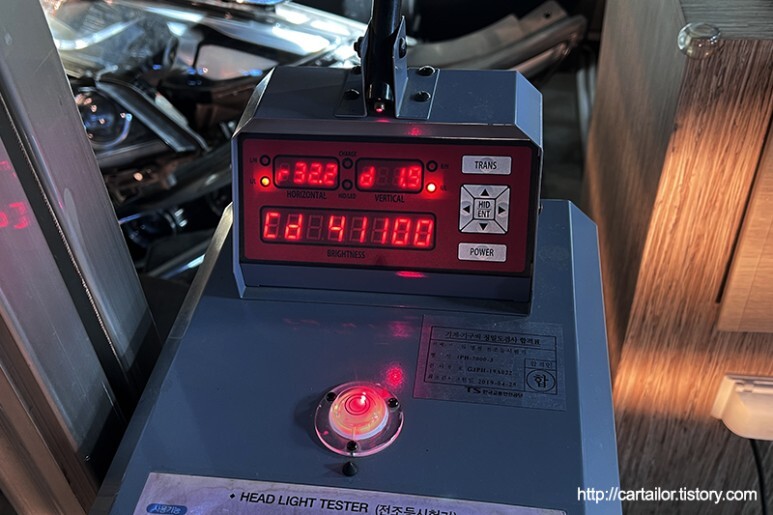

[운전석] 좌측은 작업 전, 우측은 프로젝션 헤드램프 및 브라비오LED 장착 후 확인한 모습입니다. 2.5배 이상의 칸델라 수치 증가를 보여주네요.
![](https://blog.kakaocdn.net/dn/uD42f/btrAcu0qiEU/rFRhKhnJBTLhRDHrbdYCtk/img.jpg)
![](https://blog.kakaocdn.net/dn/qYGDc/btrAcROzBKu/2VUM4nkawmSWkEBtXkrWKk/img.jpg)
[조수석] 좌측은 작업 전, 우측은 프로젝션 헤드램프 및 브라비오LED 장착 후 확인한 모습입니다. 약 3배 이상의 칸델라 수치 증가를 보여줍니다. 통상 컨디션이 괜찮은 할로겐의 칸델라 수치는 4~6만cd 정도 측정되는데 훨씬 상회하는 모습을 보여줍니다.
![](https://blog.kakaocdn.net/dn/miUYA/btrAbwdyPSc/jtToemKZ0QAkJSXRjn4UgK/img.jpg)
차량등록증에 검사통과를 위한 사전인증 스티커 부착 및 전산등록을 진행합니다. 해당 튜닝을 위한 별도 검사나 구조변경은 필요없으며 걱정없이 잘 사용하시면 되겠습니다.
![](https://blog.kakaocdn.net/dn/c0DLFV/btrAcvSxrhC/cqY6fjITeo21louqm2nXM0/img.jpg)
![](https://blog.kakaocdn.net/dn/b5U9CS/btrAcaHSvDo/wkP1KTuGOZnQzFiwBS8e7k/img.jpg)
좌측은 작업 전, 우측은 작업 후 변경된 LED의 모습입니다. 야간 시야 개선은 물론이고 차량 드레스업 효과로도 매우 훌륭한 것 같습니다.
![](https://blog.kakaocdn.net/dn/AI7D0/btrAbi0XdpV/u2B3gGr921y5Qrgvn4EDG1/img.jpg)
어두운 라이트 밝기 때문에 고민이셨다면 합법적인 LED 튜닝으로 문제점을 개선해보는 건 어떨까요? 감사합니다.
