올뉴K7(YG) 3.3 GDI - 순정 FULL LED 헤드라이트 튜닝

K7프리미어의 전작인 올뉴K7 3.3 GDI 모델입니다. HID 사양 헤드라이트가 주는 다소 아쉬운 디자인 변경과 더불어 야간 시야를 개선하기 위해 순정 FULL LED 헤드라이트 교체를 진행하는 케이스입니다.







HID 사양의 경우, 하향등과 상향등이 분리된 4등식 타입으로 되어 있으며, 상향등과 방향지시등은 할로겐 전구가 적용되어 있습니다. 실용적인 면을 떠나 미관상으로도 아쉬운 부분인 것 같습니다.

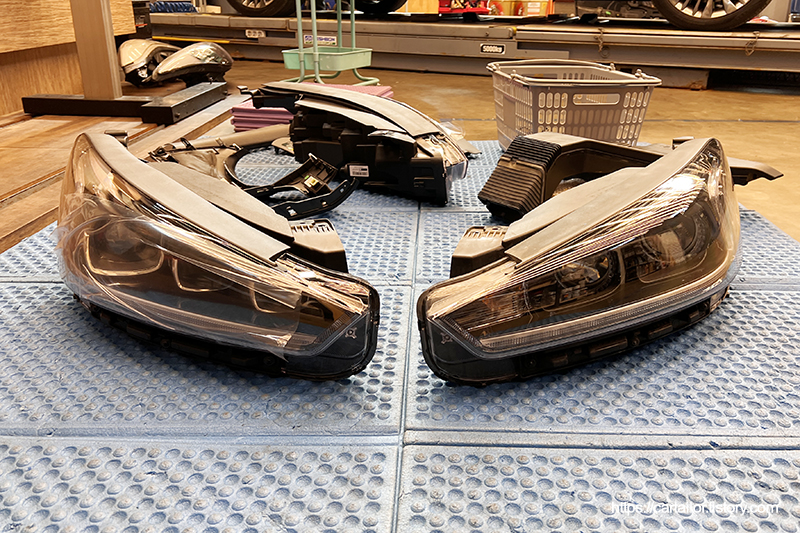

순정 AHLS LED 사양 헤드라이트입니다. 모든 광원이 LED로 구성된 완전한 FULL LED 헤드램프입니다.

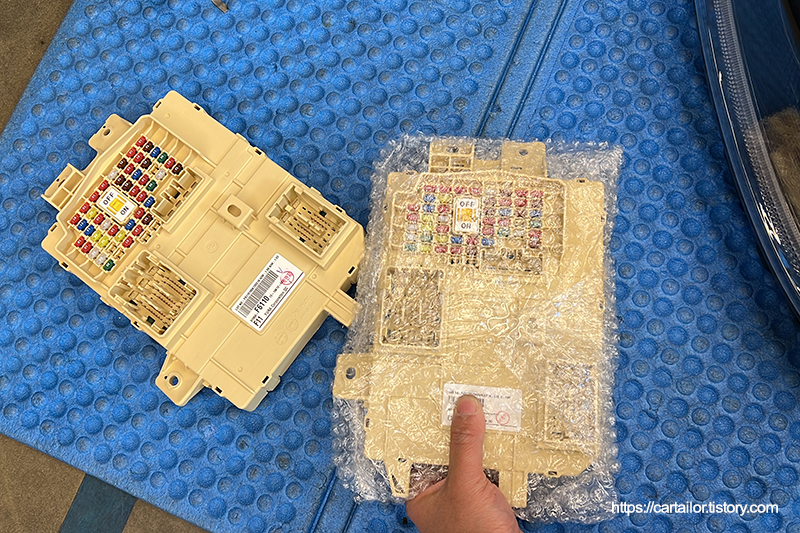

LED 사양에 맞는 정션박스입니다. 해당 부품도 함께 교체해야 합니다.







신규로 추가되는 배선은 모두 차량에 맞게 1차 마감해두었으며, 순정 방수핀도 준비했습니다.







전장으로 들어가는 전원부터 차단 후 작업을 시작합니다.







마스킹을 해 흠집을 방지한 후, 프론트 범퍼와 양쪽 헤드램프를 탈거합니다.

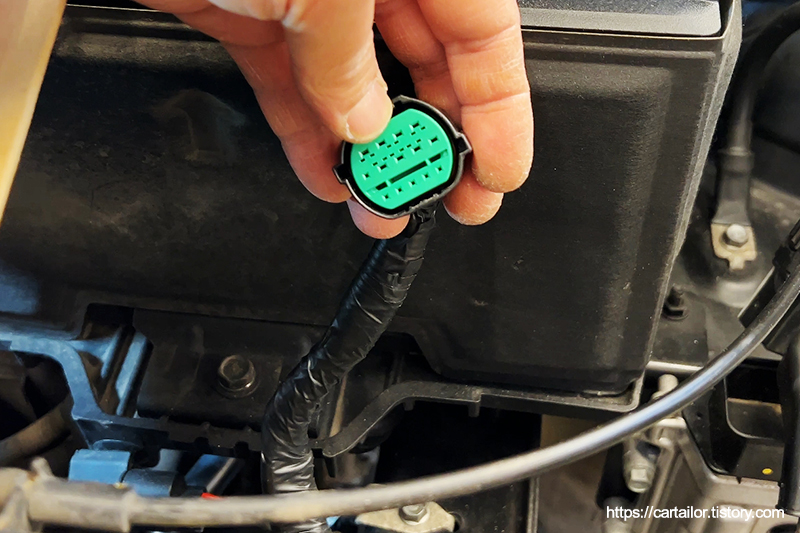

HID에서 LED로 변경 시 사양에 맞게 커넥터 배선 작업을 진행해야 합니다.

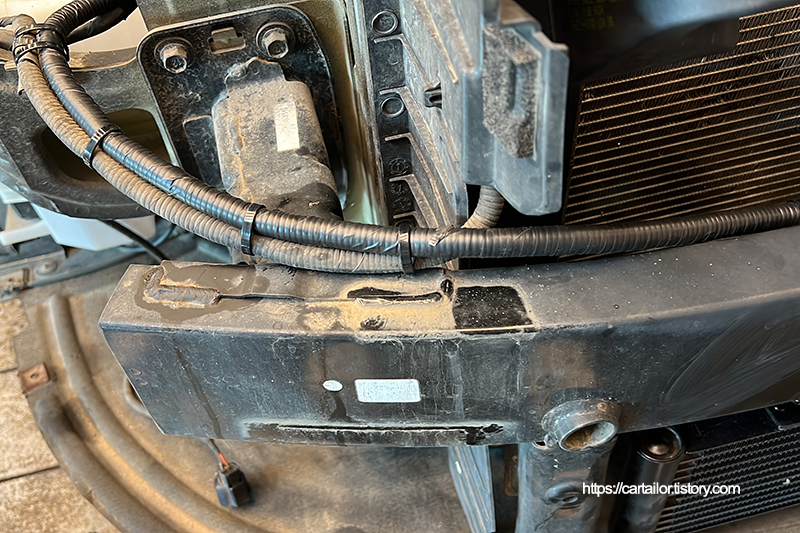

순정 방수핀 삽입을 통해 작업하였으며, 콜게이트 튜브와 전기테이프로 마감해 물이나 엔진 열로부터 배선을 안전하게 보호하였습니다. 전용 홀타이와 케이블 타이를 이용해 범퍼 탈부착 시 간섭이 없도록 고정하였습니다.







좌측은 LED, 우측은 HID 사양 헤드라이트입니다. 기존 4등식에서 2등식으로 타입이 변경되며, 보조하향등 추가, 2 way 방식 LED 턴시그널 그리고 상향등에서도 LED 광원을 사용할 수 있는 차이점이 있습니다.







정션박스 교체 및 실내 배선 작업을 진행합니다. 해당 부품을 사양에 맞게 바꿔줘야 라이트 떨림, 깜빡임, 경고등없이 완벽하게 정상 사용이 가능합니다.

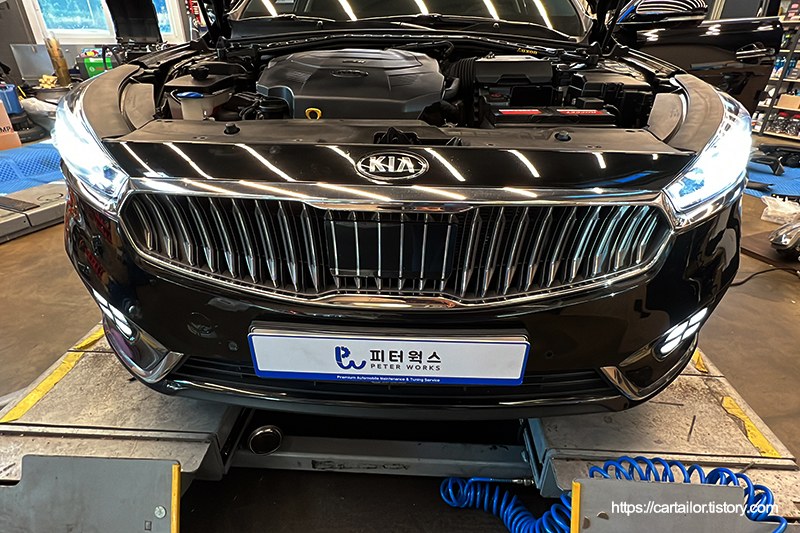

탈거의 역순 조립을 마친 후, 배터리를 연결해 점등 테스트를 진행합니다. 양쪽 모두 시원하게 잘 들어옵니다.

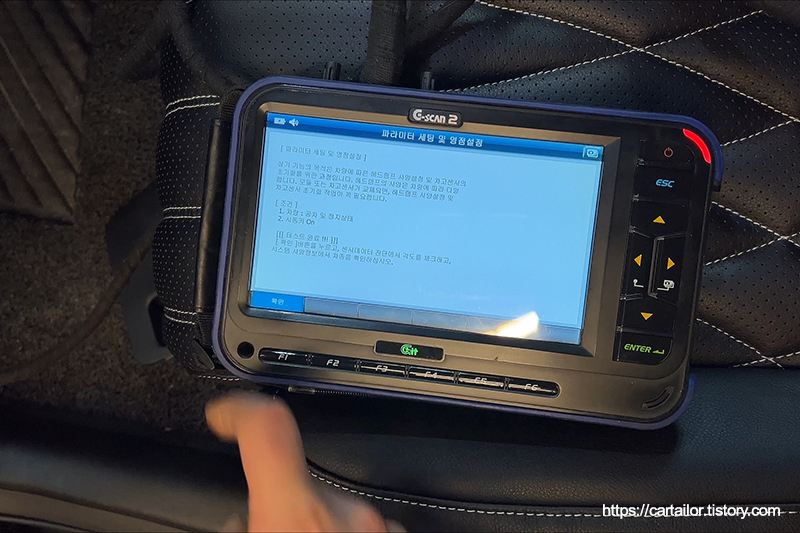

헤드라이트가 변경되었으니 진단기를 이용해 코딩 작업을 진행합니다.

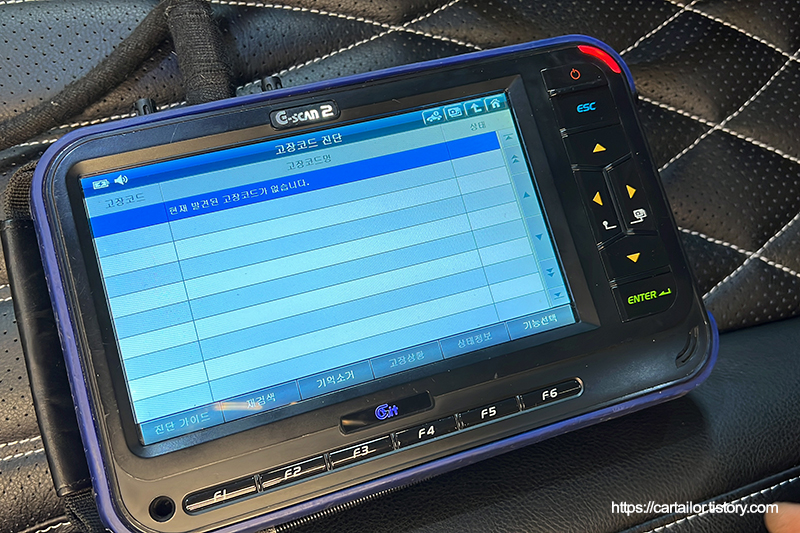

작업과 관련된 폴트 여부를 체크합니다. 깨끗합니다.







선행 및 맞은 편 차량 눈부심 방지와 더불어 광원 교체 효과를 극대화하기 위해 전조등 시험기를 이용해 조사각을 조절합니다.

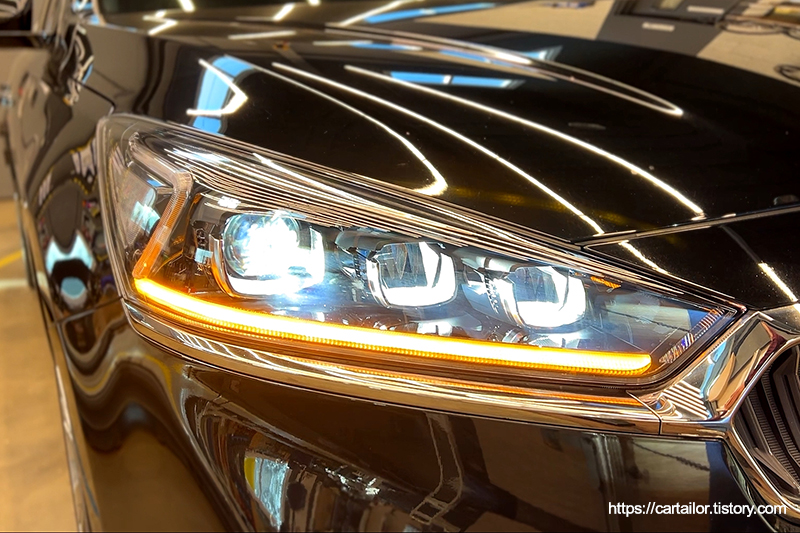

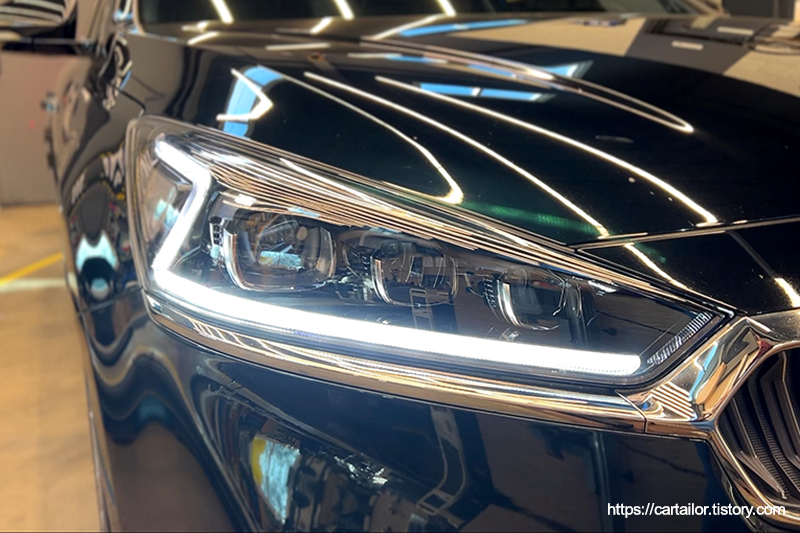

좌측은 데이라이트&미등, 우측은 방향지시등 점등 시 모습입니다.

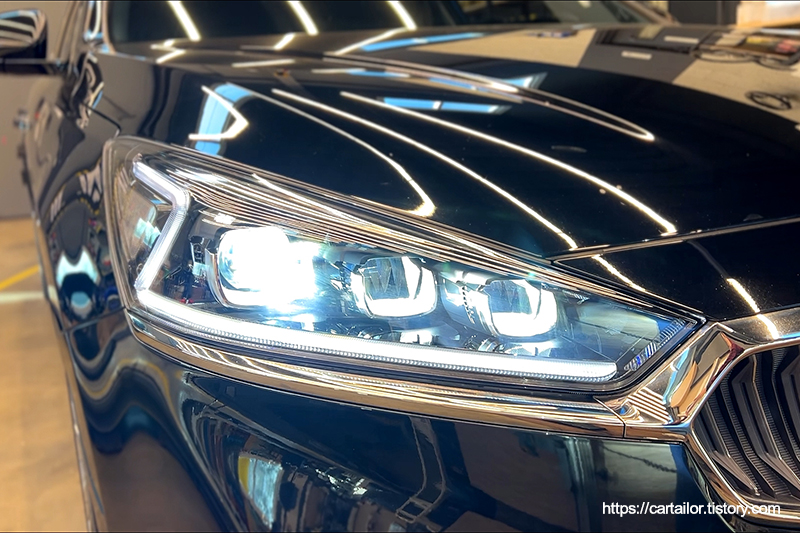

하향등, 상향등 점등 시 모습입니다. FULL LED헤드라이트 사양에서는 상하향등일체형인 2등식 바이펑션 타입 헤드램프가 적용됩니다. 가장 바깥쪽 프로젝션이 전조등이며, 안쪽 2개에서 나오는 불빛은 보조하향등입니다.

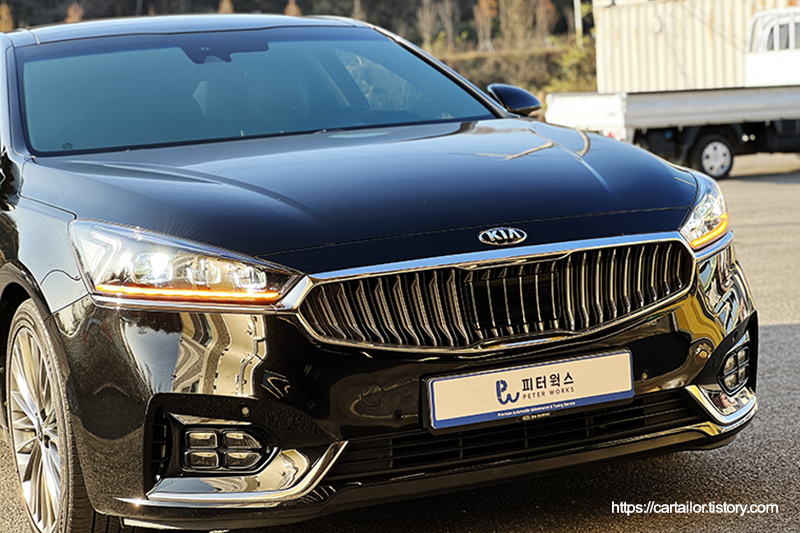

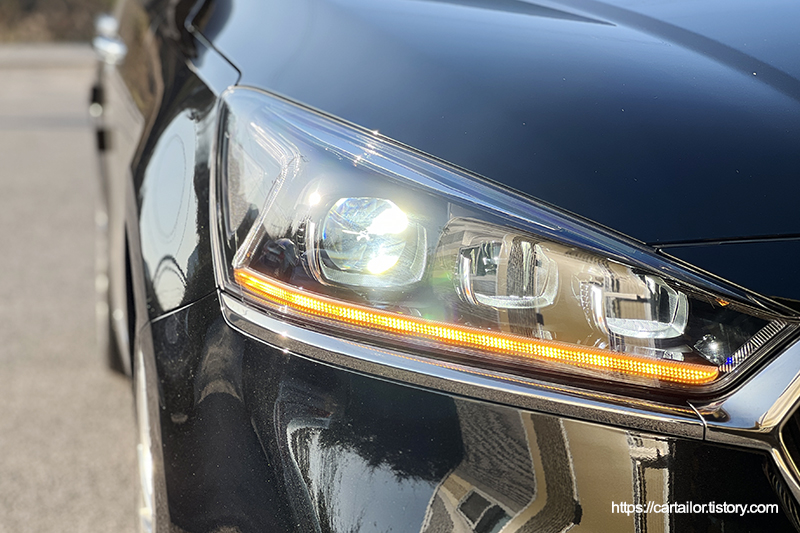

좌측은 HID, 우측은 FULL LED 헤드라이트의 모습입니다.
