할로겐 사양 전후면 등화장치가 아쉬워 순정품 및 합법 인증 튜닝 제품으로 교체하기 위해 입고된 아반떼MD 1.6 GDI 초기 모델입니다. 초기형의 경우, 헤드램프가 클리어타입으로만 출시되었는데요, 당 시대 차급을 생각하면 당연하겠지만 지금 보면 아쉬움이 많은 부분입니다.
물론 초기형 헤드라이트에는 합법적으로 LED 벌브를 적용할 수 없습니다만, 다행이 후기형 페이스리프트 모델에는 프로젝션 헤드라이트로 업그레이드 되어 출시가 되었습니다. 그래서 전지형 모델도 후기형인 더뉴아반떼MD 헤드램프로 교체하면 인증 LED 설치가 가능합니다.
이번에는 후면인데요, 일반적인 할로겐 타입 리어 콤비네이션 램프가 적용되어 있습니다. 해당 차량이 출시되었을 시절에는 너무나 당연한 조합이지만, 요즘들어서는 신형차량들과 비교하면 흐릿하고 뭔가 부족해 보이는게 사실입니다.
미등 점등 시, 아웃사이드와 인사이드 모두 점등되며 정지등은 아웃사이드에서만 나오는 형태입니다.

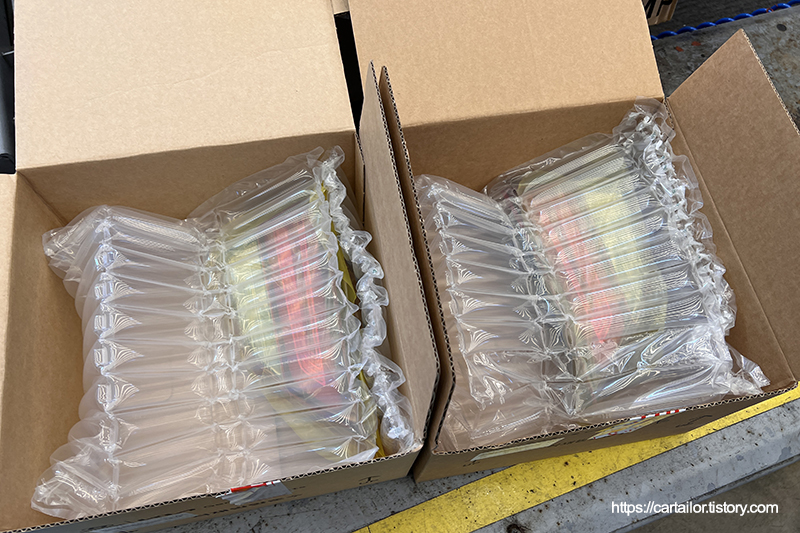

새롭게 장착할 후기형 모델의 프로젝션 타입 할로겐 사양 헤드라이트입니다. 현행법 상, 자기인증LED 설치를 위해서는 "프로젝션"타입이 적용되어야 하는 조건으로 인해 해당 사양에 맞는 후기형 제품 헤드라이트로 교체가 불가피합니다. 하지만 단순히 LED를 장착하기 위해서라는 조건만 보기에는 부연 설명이 필요한 부분들이 있는데요. 우선 헤드라이트 디자인 변화와 함께 프로젝션이 주는 구조적인 장점으로 인해 먼 거리를 비추는 데 클리어 타입과 비교해 유리한 장점이 존재합니다.
또한 두 헤드라이트의 치수나 피팅부가 정확하게 일치하기 때문에 후기형 헤드라이트로 교체해도 별도의 물리적 가공이나 개조없이 정확하게 설치가 되며 유격이 생긴다던가 하는 문제도 없습니다. 단, 헤드라이트 잭은 두 모델이 상이하기 때문에 변경해 주어야 합니다.

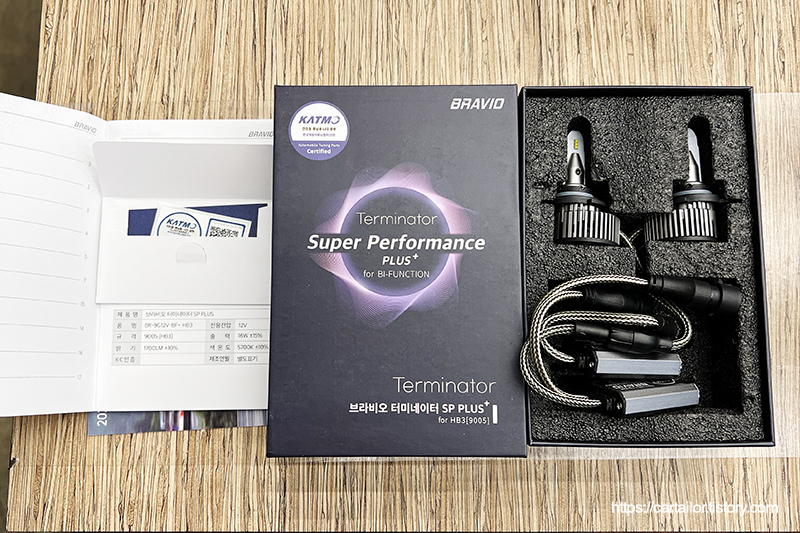

브라비오LED 중 플래그쉽 제품인 터미네이터 SP PLUS 입니다. 한국튜닝산업협회(KATMO), 국토부 인증을 받은 합법 자기인증 전조등으로 합법적으로 사용가능한 LED 제품입니다. 해당 제품 기준, 브라비오 A/S 기간 2년을 제공합니다. 다만 모든 차종에 적용할 수 있는 건 아닌데요. 해당 제품을 기준으로 더뉴아반떼MD와 같이 9005(HB3) 규격의 할로겐 전구를 사용하며 프로젝션 타입 헤드램프가 적용된 차량에 대해서만 장착할 수 있습니다.
장착 가능한 차종 리스트 및 관련 Q&A는 하단 포스팅에 정리해두었습니다.
브라비오LED 장착 및 합법적 인증가능 차종 안내
1. 인증받은 차량의 모델(연식, 사양 등)에만 사용이 가능 브라비오 LED제품은 차량의 모델별로 LED벌브 제품 장착의 적합성을 '사전인증' 받은 제품입니다. 전구의 '규격'별 인증이 아니기
cartailor.tistory.com
브라비오 LED헤드라이트 관련 문의(Q&A) 정리
안녕하세요, 최근 브라비오 LED관련 문의가 많아 저희가 장착시공하였던 고객들의 피드백과 경험을 대상으로 참고할만한 사항을 정리해 보았습니다. 좀더 세부적이거나 기술적인 문의는 브라비
cartailor.tistory.com

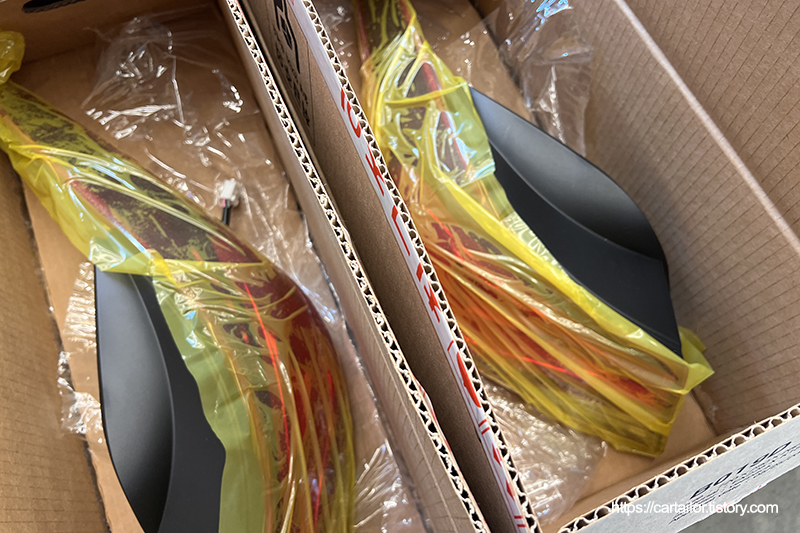

더뉴아반떼MD용 LED 면발광 테일램프입니다. 역시 정확하게 장착이 가능하지만 배선작업이 필요합니다.

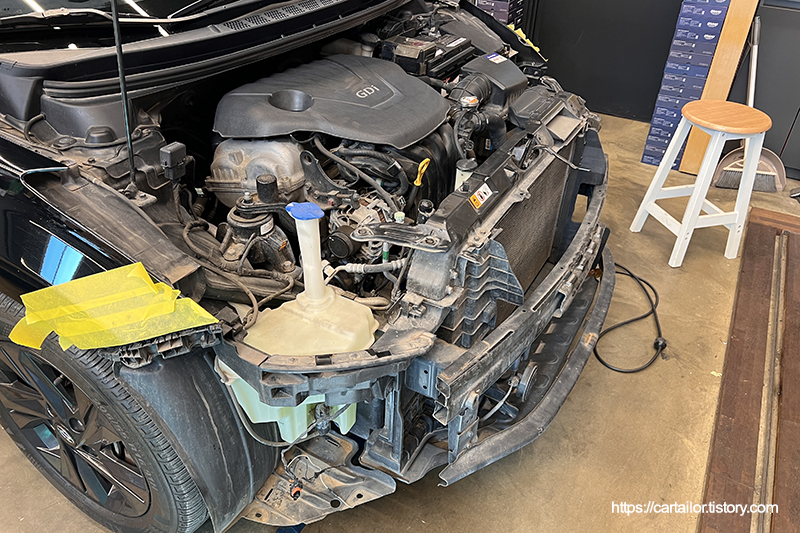

작업 부위 주변을 마스킹한 후, 프론트 범퍼와 헤드라이트 그리고 테일램프를 모두 탈거합니다.
클리어 타입에서 프로젝션으로 변경 시, 커넥터를 사양에 맞게 바꿔줘야 합니다.
모든 배선은 납땜과 수축튜브를 이용해 튼튼하게 결속하였으며, 콜게이트 튜브와 전기테이프로 마감해 엔진 열이나 수분으로부터 안전하게 보호하였습니다.
신품 헤드라이트에서 전구를 탈거합니다.
브라비오LED로 교체합니다.
신품 프로젝션 헤드라이트와 프론트 범퍼를 장착합니다.
LED 테일램프로 변경 시, 배선 작업이 필요합니다. 순정핀 삽입을 통해 배선작업을 하였습니다.
신규 배선은 면테이프로 감싸 잡소리를 방지한 후, 순정 라인을 따라 이동합니다.
신품 테일램프를 장착 후, 토크렌치를 이용해 규정 토크로 체결합니다.
점등 테스트를 진행합니다. 전후면 등화장치 모두 시원하게 잘 들어옵니다.
LED 미등 타입이 아닌 프로젝션 헤드라이트의 경우, 하향등을 제외한 미등과 상향등, 방향지시등은 모두 기존 클리어 타입과 동일하게 전구 타입이 적용됩니다.

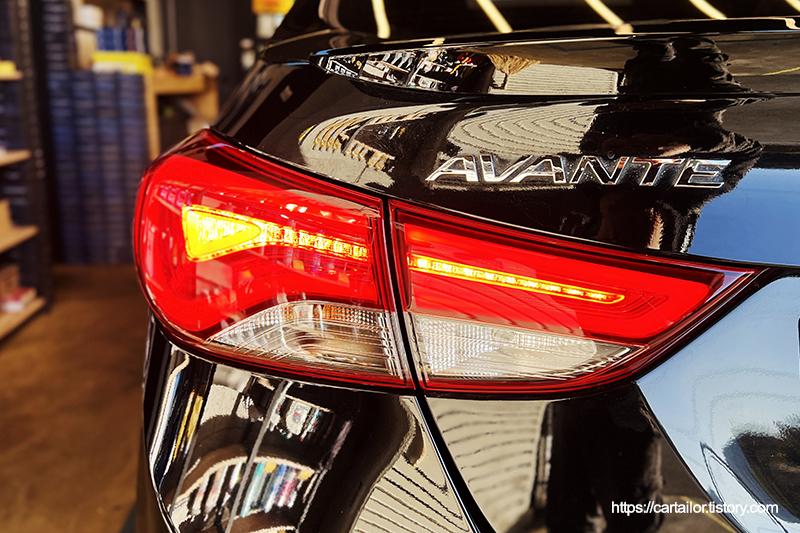

좌측은 미등, 우측은 정지등 점등 시 모습입니다.
라이트 테스터기를 이용해 조사각을 조절하여 상대방이나 선행 차량에 눈부심 유발없이 LED의 높은 광원을 필요한 곳만 밝히도록 조절 작업을 진행합니다.
차량등록증에 사전 인증 스티커를 부착 후, 전산 등록을 진행합니다. 모든 작업이 합법이니 안심하고 사용하시면 됩니다.

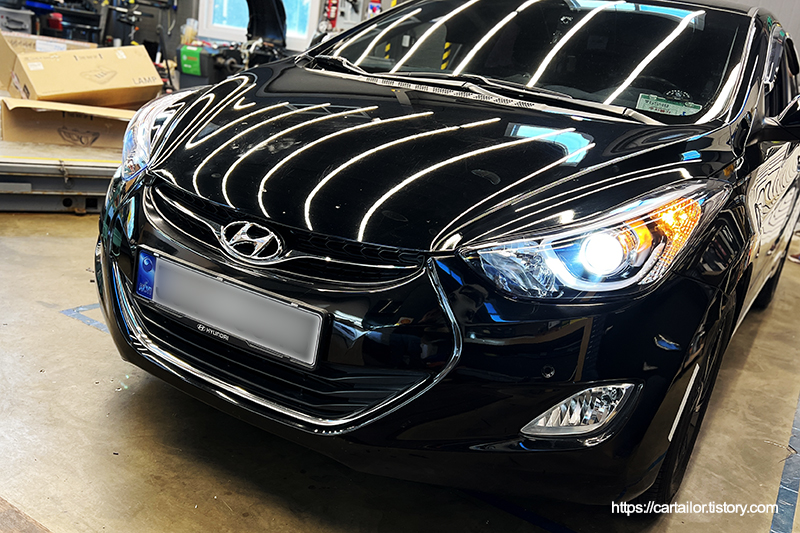

작업 전후 헤드라이트 비교입니다.

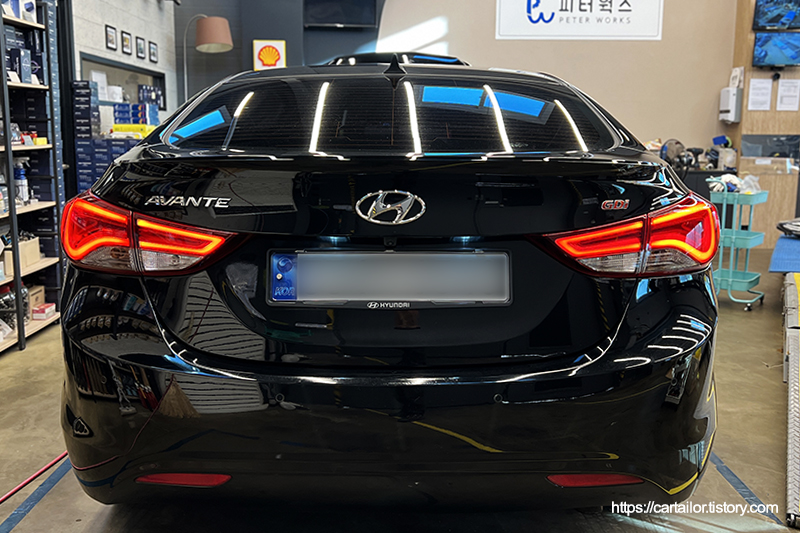

작업 전후 리어 콤비네이션 램프 비교입니다.
전체적인 외관 비교입니다.
아반떼를 위한 다양한 순정 옵션 인스톨, 합법 인증 튜닝 그리고 유지보수 작업들이 궁금하시다면 피터웍스의 블로그, 유튜브를 통해 확인할 수 있습니다. 감사합니다.
