현대 투싼(NX4) - 순정 LED 테일램프, 브라비오 LED 헤드라이트 튜닝

투싼(NX4) 모델로, 신차 계약 시 선택하지 않았던 순정 LED 테일램프와 더불어 야간 시야 개선을 위해 합법 인증 LED 헤드라이트 튜닝을 진행합니다.







순정 LED 테일램프

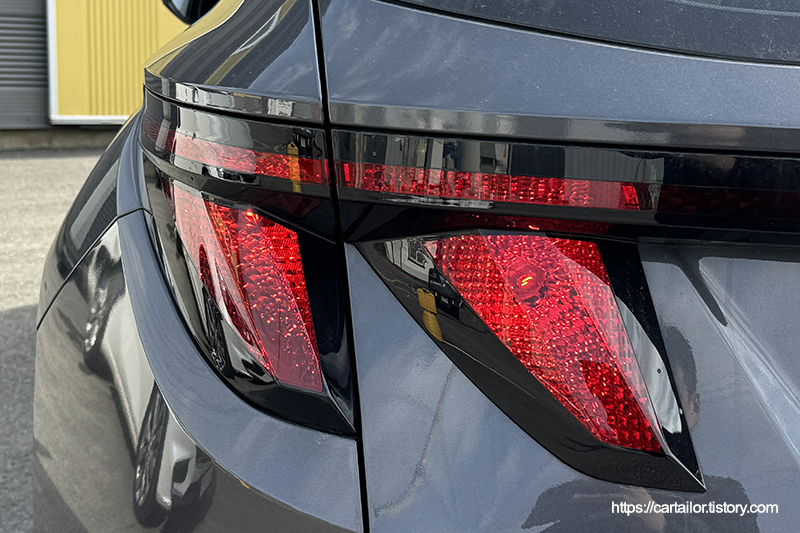

좌측은 미등 점등 시, 우측은 정지등 점등 시 모습입니다. 할로겐 사양 테일램프 기준, 미등 점등 땐 아웃사이드 램프 그리고 인사이드 가장 자리에서 점등되나 정지등 점등 땐 아웃사이드 램프에서만 나오게 되어 있습니다. 그나마 나오는 양쪽 아웃사이드 정지등은 할로겐 광원을 사용하기 때문에 흐릿하고 밝은 날에는 시인성도 나쁩니다.

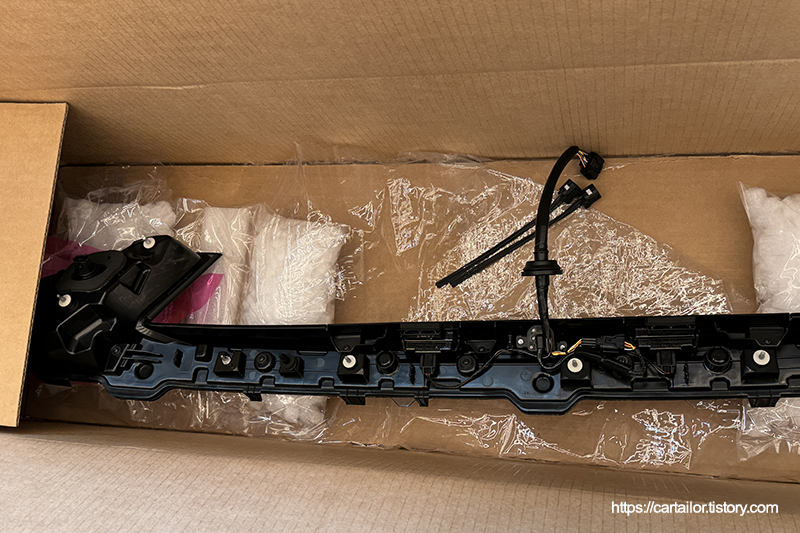

준비한 부품은 현대 정품 LED 사양 콤비네이션 램프 어셈블리입니다. 검사통과 걱정없이 사용할 수 있습니다.

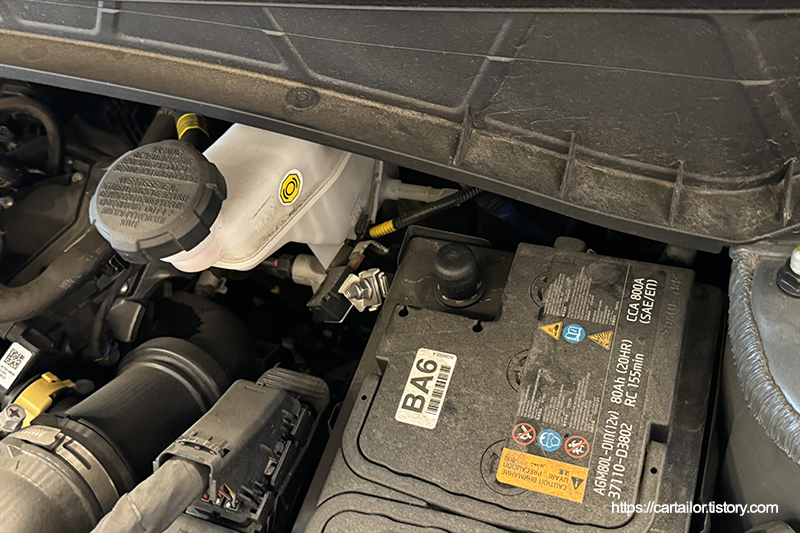

우선 배터리 마이너스 단자를 탈거해 전원을 차단 후, 캡을 씌워 접촉을 방지합니다.

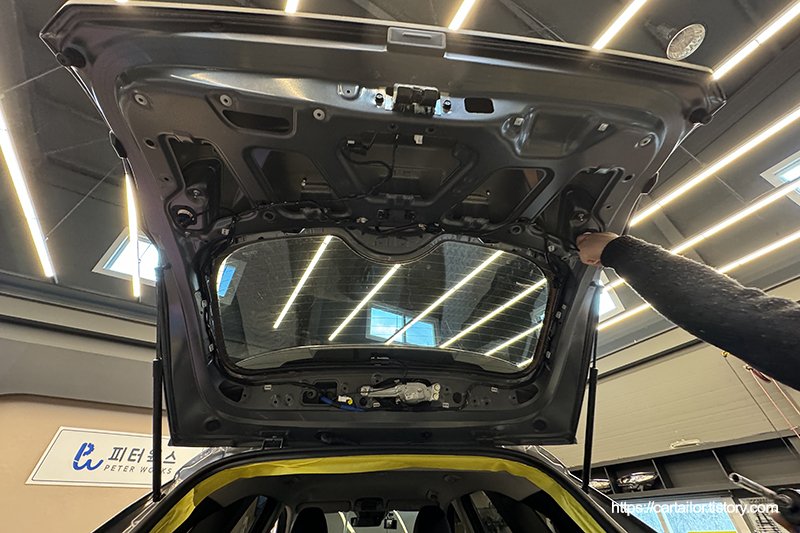

트렁크 리드 트림을 탈거합니다.

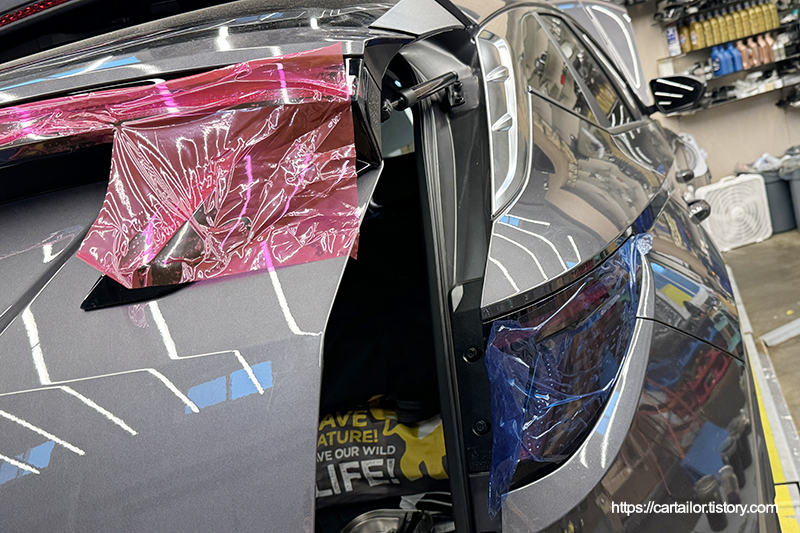

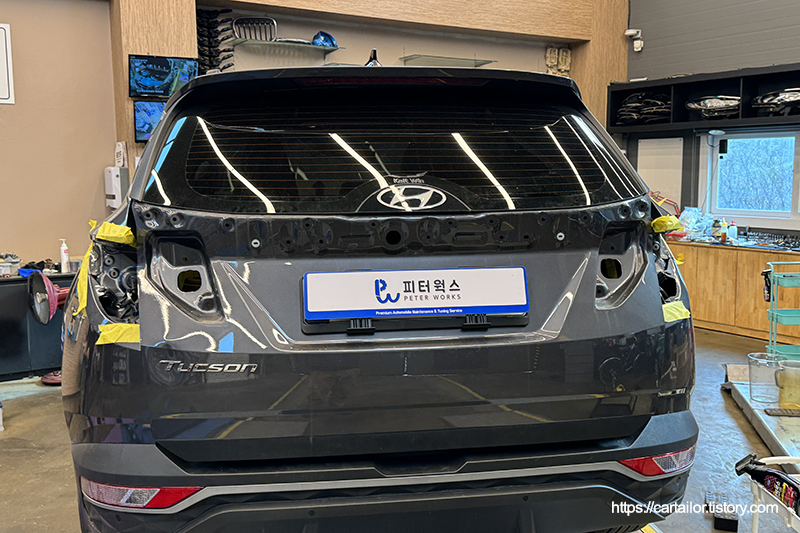

마스킹을 꼼꼼히한 후, 아웃사이드 램프와 트렁크 리드 백패널, 인사이드 램프들을 탈거합니다.







할로겐 사양에서 LED사양 테일램프로 변경 시, 커넥터가 맞지 않아 사양에 맞는 리페어 커넥터로 변환해줘야 합니다.







모든 배선은 납땜과 수축튜브를 이용해 튼튼하게 결속하였으며, 면테이프로 테이핑해 잡소리를 방지하였습니다.







신규 배선은 순정 라인을 따라 케이블 타이를 이용해 튼튼하게 고정하였습니다.







신품 콤비네이션 램프 어셈블리를 장착합니다.

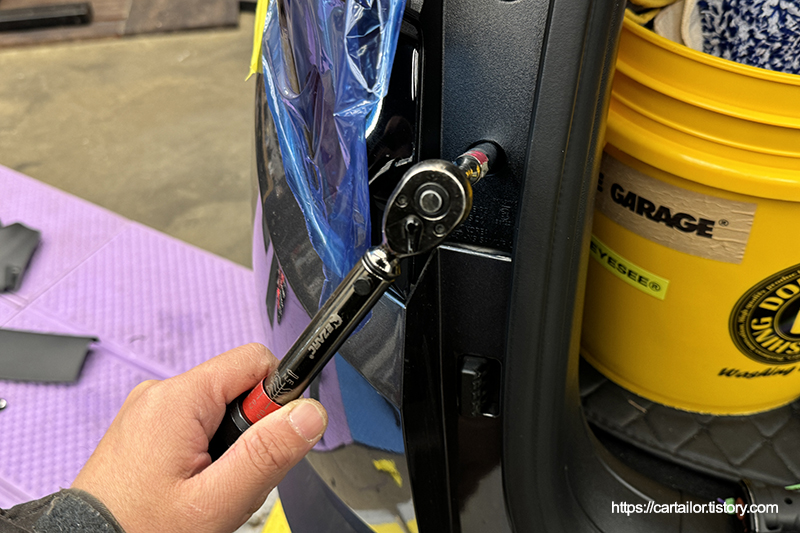

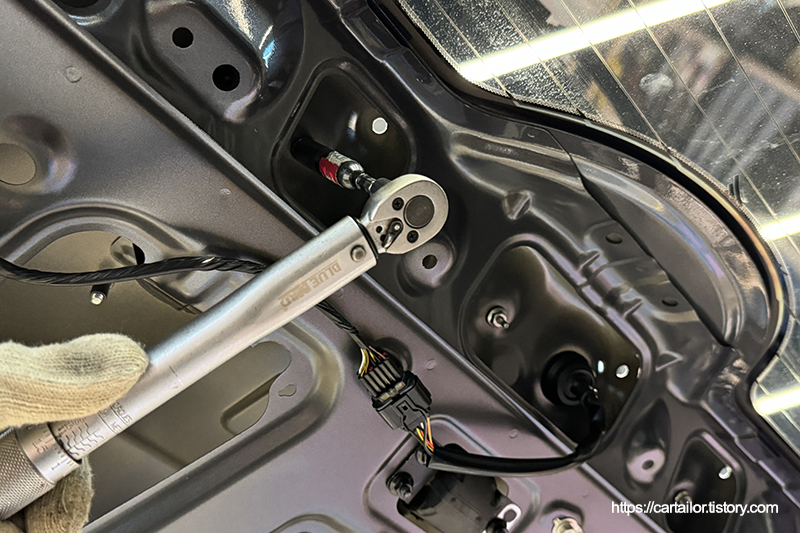

테일램프 고정 볼트들을 모두 토크렌치를 이용해 규정 토크로 체결해 마무리합니다.

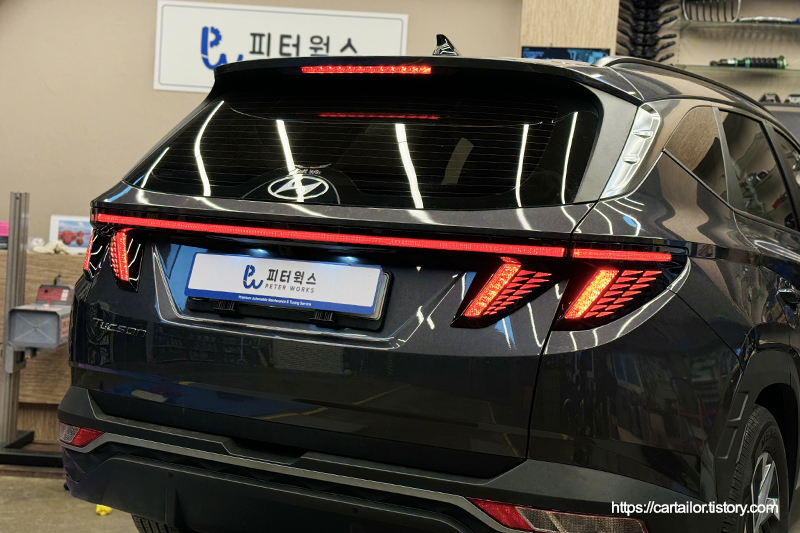

배터리를 연결해 작동시켜 봅니다. NX4의 아이덴티티인 일자로 뻗어있는 미등 라인이 눈길을 사로잡습니다.







작업 전후 미등 점등 시 모습입니다. LED인 만큼 점등되는 반응속도도 빠르고 면발광 타입으로 시인성이 우수합니다.

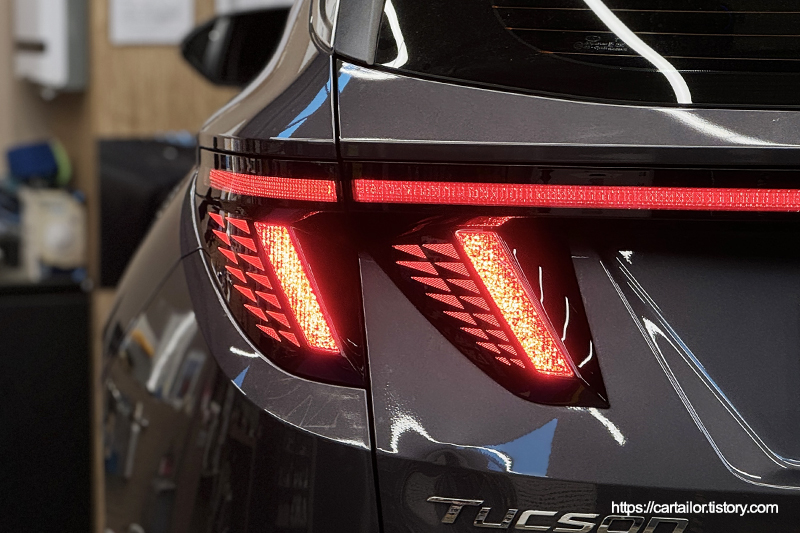

정지등 점등 시 비교입니다. LED 사양에서는 인사이드 가장 자리에서도 정지등이 점등되어 뒷차에 정지 신호를 확실하게 보낼 수 있으며, 디자인도 더욱 세련된 느낌을 주게 됩니다.







브라비오LED

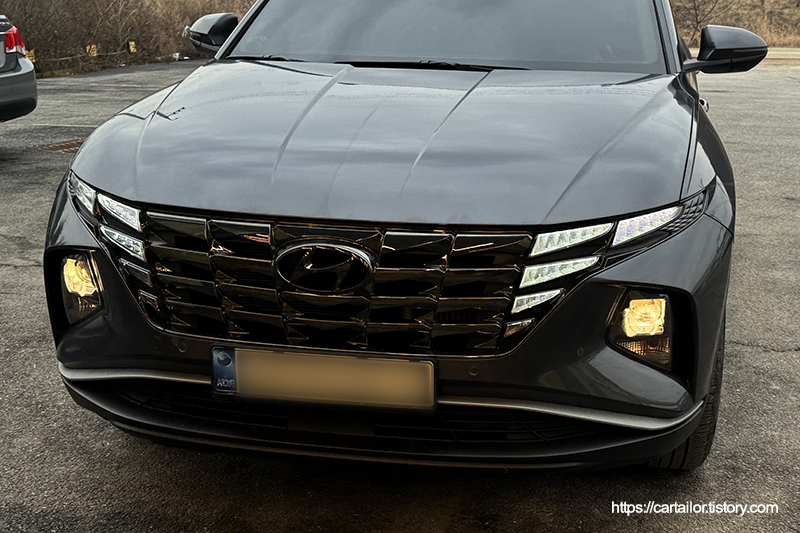

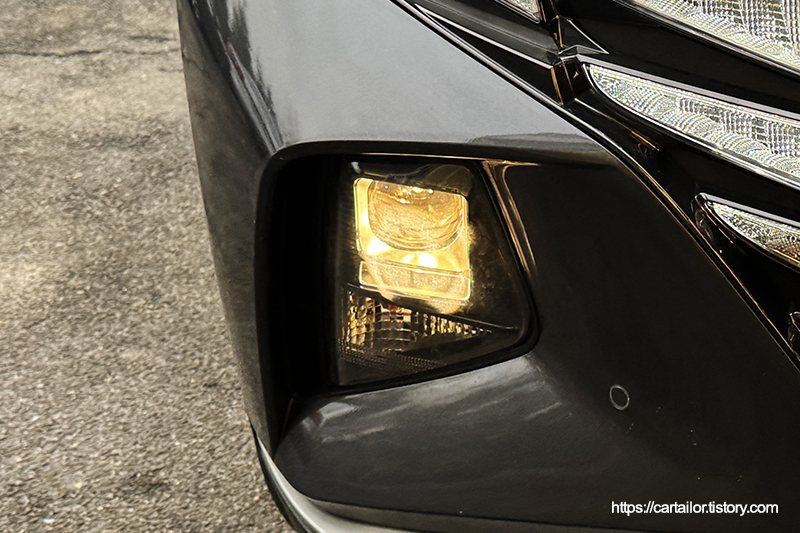

순정 LED 헤드라이트를 선택하지 않으면 보시는 것처럼 프로젝션 타입의 할로겐 헤드라이트가 적용됩니다. 전면을 아우르는 거대한 LED 타입 데이라이트에 반하는 노란 불빛이 여러모로 아쉬우며, LED와 비교해 야간 시야 역시 부족한 부분들이 있습니다.

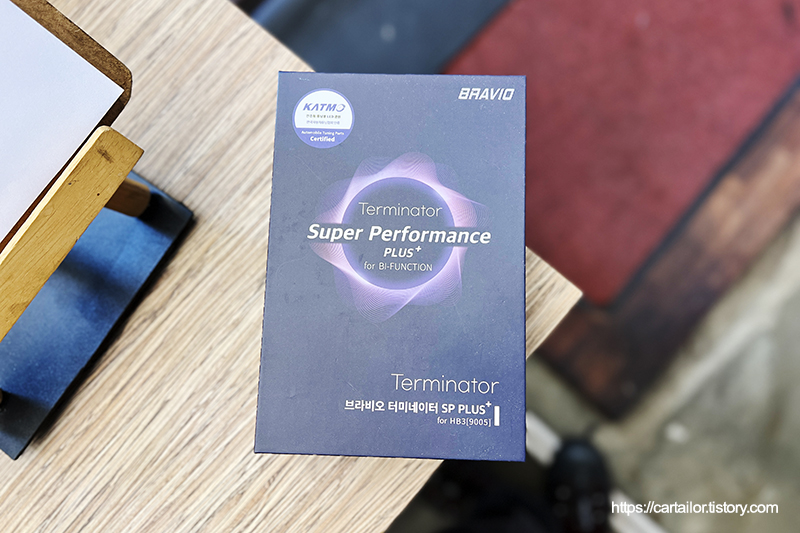

장착할 제품은 브라비오LED 중 플래그쉽 제품인 터미네이터 SP PLUS 바이펑션입니다. 한국튜닝산업협회(KATMO), 국토부 인증을 받은 합법 자기인증 전조등으로 합법적으로 사용가능한 LED 제품입니다. 해당 제품 기준, 브라비오 A/S 기간 2년을 제공합니다. 다만 모든 차종에 적용할 수 있는 건 아닌데요. 해당 제품을 기준으로 NX4와 같이 9005(HB3) 규격의 할로겐 전구를 사용하며 프로젝션 타입 헤드램프가 적용된 차량에 대해서만 장착할 수 있습니다.

장착 가능한 차종 리스트 및 관련 Q&A는 하단 포스팅에 정리해두었습니다.



브라비오LED 장착 및 합법적 인증가능 차종 안내

브라비오 LED헤드라이트 관련 문의(Q&A) 정리

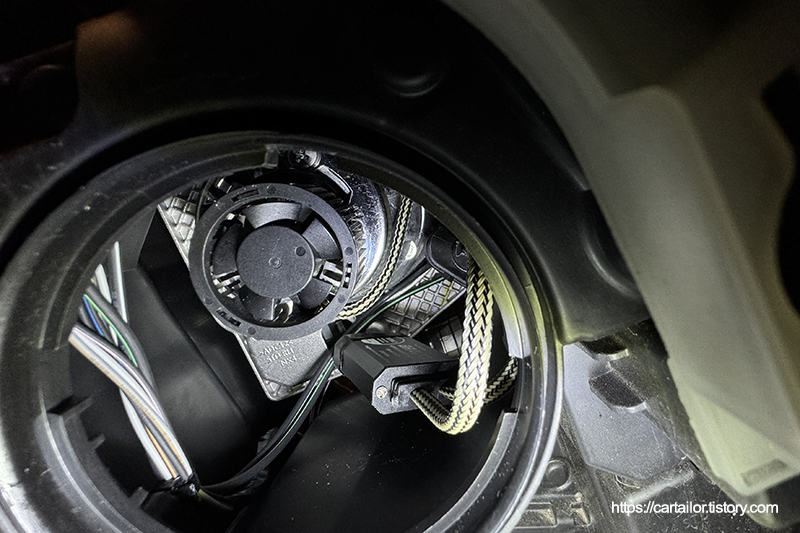

할로겐 전구를 제거 후, 브라비오LED를 장착합니다.

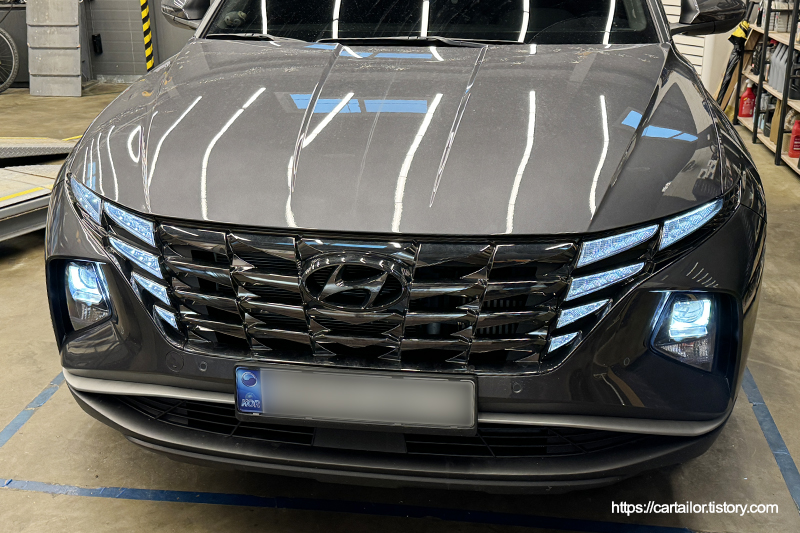

점등시켜 봅니다. 양쪽 모두 시원하게 잘 들어옵니다. 기존 LED 미등과도 이질감 없이 잘 어울립니다.







하향등과 상향등 점등 시 모습으로,  NX4와 같은 상하향등일체형 타입인 2등식 바이펑션 헤드라이트는 상향등에서도 LED 광원을 사용할 수 있습니다.

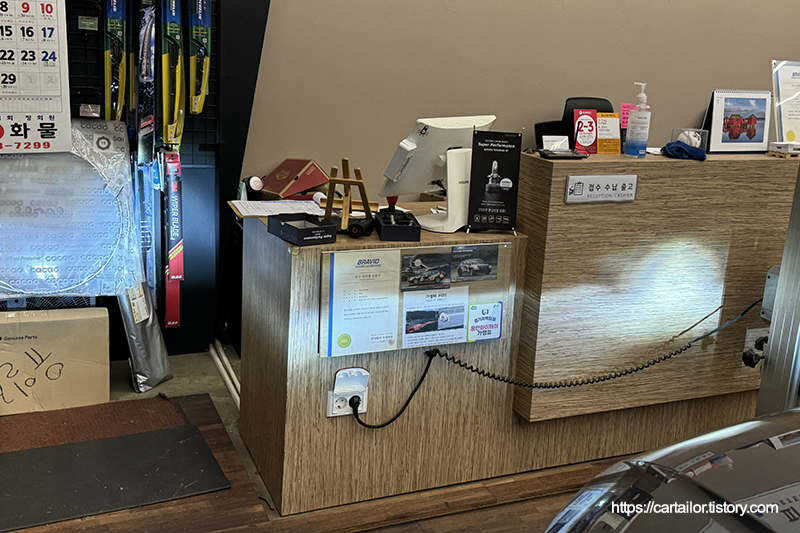

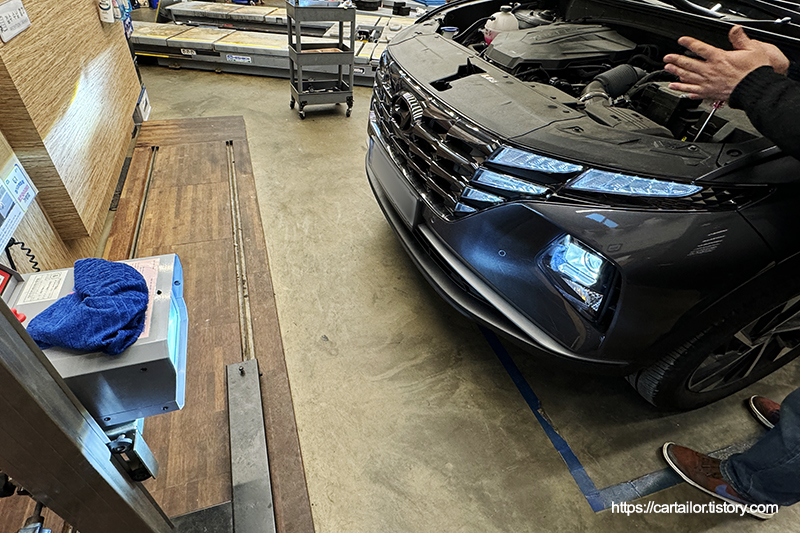

선행 및 맞은 편 차량 눈부심 방지와 더불어 광원 교체 효과를 극대화하기 위해 전조등 시험기를 사용해 조사각을 조절합니다.







해당 작업은 합법이니 안심하고 사용하시면 되며, 차량등록증에 인증 스티커 부착 및 장착 사진 첨부와 함께 전산 등록만 진행하면 됩니다.







작업 전후 헤드라이트 비교입니다. 할로겐과 비교해 훨씬 높은 광량과 더불어 세련된 외관 디자인을 만들어보시기 바랍니다.
