기아 더뉴니로 하이브리드 - 순정 LED 헤드라이트, LED 안개등 튜닝

할로겐으로 구성된 전면 등화장치를 LED로 변경하기 위해 입고된 니로(DE)의 페이스리프트, 더뉴니로 하이브리드 차량입니다.







장착할 부품들은 모두 기아 순정품입니다. 전작인 니로(DE) 1세대의 LED 헤드라이트는 AHLS(오토헤드램프레벨링시스템)이 적용된 반면, 더뉴니로부터는 HLLD(수동레벨링) 타입의 LED 헤드라이트로 변경되어 형식승인을 받았습니다. 두 사양 간 외관의 차이점은 없어 보이나, 전작인 니로 1세대에서는 미등&DRL(주간주행등)과 방향지시등이 하나의 광원에서 점등되는 2way인 반면, 더뉴니로에서는 방향지시등만 담당하며, 미등&DRL은 범퍼 하단으로 이동해 헤드라이트와는 무관한 별도의 등화장치로 분리되었습니다.







니로(DE) 하이브리드 순정 AHLS FULL LED헤드램프 튜닝 - 합법, 검사통과, 라이트 조사각 조절







해당 차량은 전장품을 위한 별도 배터리가 존재하지 않으며 하이브리드 메인 배터리를 함께 사용하는 구조입니다. 그렇다보니 전체 전원 차단이 필요한 형태입니다. 전원 차단 후 작업을 시작합니다.



참고로 센터페이시야의 배터리 리셋 버튼은 전원 차단과는 무관한 12V 리셋 버튼입니다. 가끔 그 버튼을 누르면 되는데 왜 커넥터를 빼냐는 문의가 있는데 전원 차단과는 아무런 관련이 없습니다.



더뉴니로 부터는 전장품 및 시동모터에 필요한 저전력을 기존 물리적인 12볼트 배터리 대신 고전압 배터리에서 일정부분 가상으로 할당하여 12볼트 배터리 처럼 작동하도록 하고 있습니다. 해당 버튼의 경우 전원 차단이 아니라 저전력 시스템 할당분이 모두 소진되면(물리적인 배터리의 경우 방전과 같은 상황) 다시 일정 부분 재할당 시켜주는 리셋 버튼입니다.







마스킹을 한 뒤, 프론트 범퍼 커버와 헤드라이트 어셈블리를 탈거합니다.







할로겐에서 LED로 변경 시 커넥터는 동일하나, LED 사양에 맞게 배선 작업을 진행해야 합니다.







순정 방수핀 삽입을 통해 작업하였으며, 전기테이프 및 전용 테이프로 한 번 더 감싸 마감하였습니다.







신규로 추가되는 배선들은 콜게이트 튜브와 전기테이프로 감싸 엔진 열이나 각종 이물질, 수분으로 부터 안전하게 보호하였으며, 순정 라인을 따라 고정하였습니다.







좌측은 할로겐, 우측은 LED 사양 헤드램프입니다. 가장 중요한 광원의 변화로 인해 훨씬 밝고 시원한 광량을 보여주게 되며, 프로젝션 주변 디자인도 더욱 멋지게 변화됩니다. 할로겐 전구 타입의 방향지시등도 LED로 바뀌게 됩니다.







탈거한 범퍼에서 안개등 어셈블리를 LED 사양으로 교체합니다. 안개등 커넥터의 경우, 두 사양 간 적용된 커넥터가 달라 바꿔줘야 합니다.







LED 사양에 맞는 방수 커넥터로 변경하였으며, 납땜과 수축튜브 그리고 콜게이트 튜브와 면테이프로 감싸 마감하였습니다.







정션박스를 사양에 맞는 신품으로 교체 후, 구동에 필요한 배선 작업을 진행합니다. 정션박스도 함께 교체해야 등화장치의 정상적인 작동은 물론이고, 깜빡임이나 각종 경고등 같은 이상 증상이 발생하지 않습니다.







LED 사양 헤드램프 및 프론트 범퍼를 장착 후, 전원을 인가해 테스트를 진행합니다. 시원하게 잘 들어옵니다.







계기판도 깨끗합니다.







좌측부터 하향등, 상향등 그리고 방향지시등 점등 시 모습입니다. 헤드라이트 구성으로는 가장 바깥쪽이 상하향등일체형인 2등식 바이펑션 램프 그리고 안쪽은 보조하향등 마지막으로 헤드라이트 가장자리를 둘러싸는 방향지시등으로 되어 있습니다.







광원 변경 효과를 극대화하며 선행 및 맞은 편 차량에 눈부심을 유빌하지 않도록 라이트 테스터기 앞으로 차량을 정렬시킨 뒤, 조사각 조절 작업을 진행합니다.

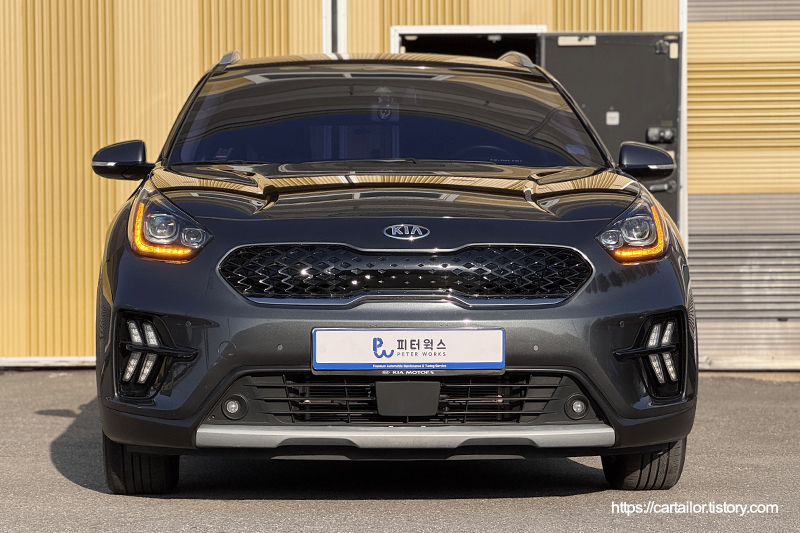

모든 작업이 끝났습니다. 작업 전후 전면 비교입니다.







헤드라이트 비교입니다.
