스포티지QL 순정 전방센서(PAS) 장착

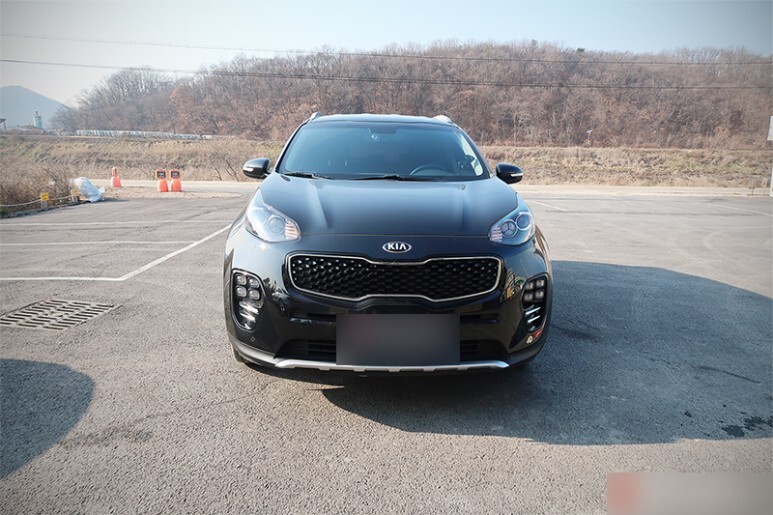

멋진 수트를 입은 것 같은 스포티지 QL차량이 입고되었습니다.

​

​

​

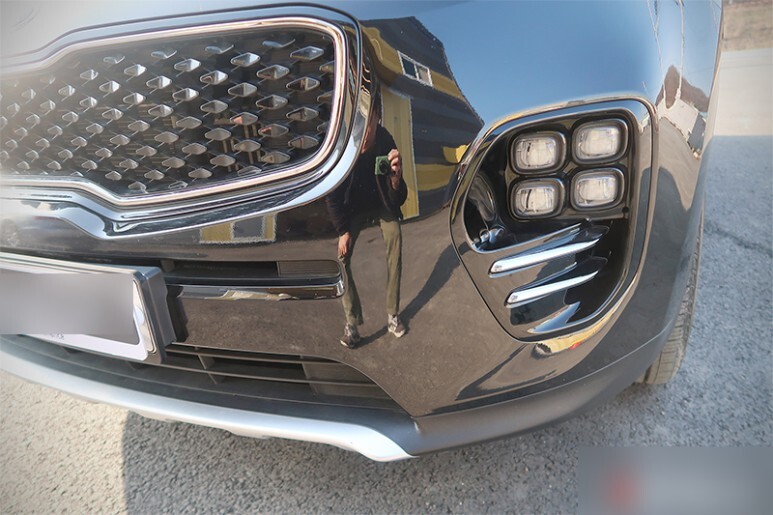

보통 순정 LED안개등을 위해 많이 찾아 주셨는데, 해당차량은 이미 출고시 장착이 되어있습니다. 더볼드가 출시되기 전 연식은 할로겐 해드램프 사양에도 안개등 선택만 단독으로 가능했었거든요. 오늘 오신 이유는 바로 전방주차센서 장착입니다. 특히 전고가 높은 SUV의 경우 전방 거리를 가늠하기가 정말 어렵습니다. 잘 보이지도 않고요.

​

​

​

전방센서 옵션이 없이 출고되었기 때문에 해당 옵션을 활성화 시키는 스위치 역시 존재하지 않습니다.

​

​

​

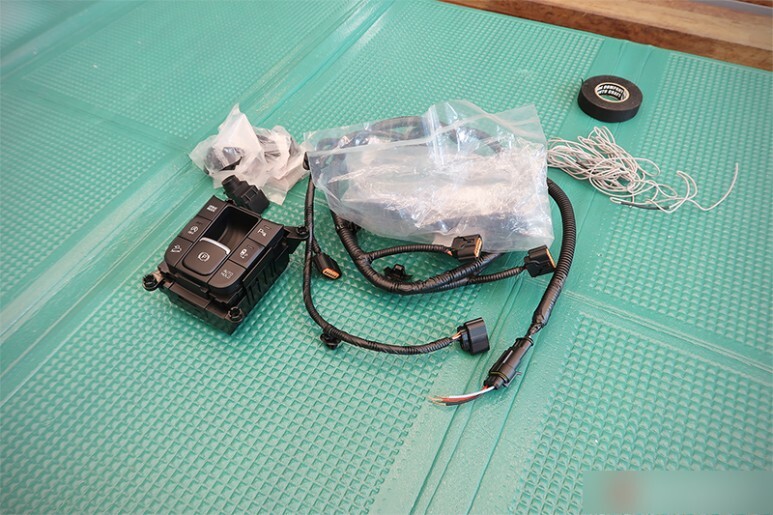

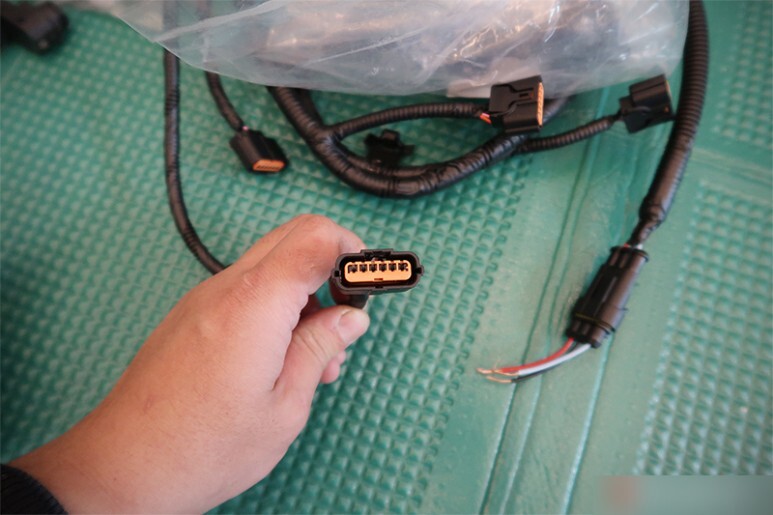

실제 장착시간을 줄여드리기 위해 예약과 동시에 배선, 방수 커넥터 등을 미리 작업하여 준비해 놓습니다.

​

​

​

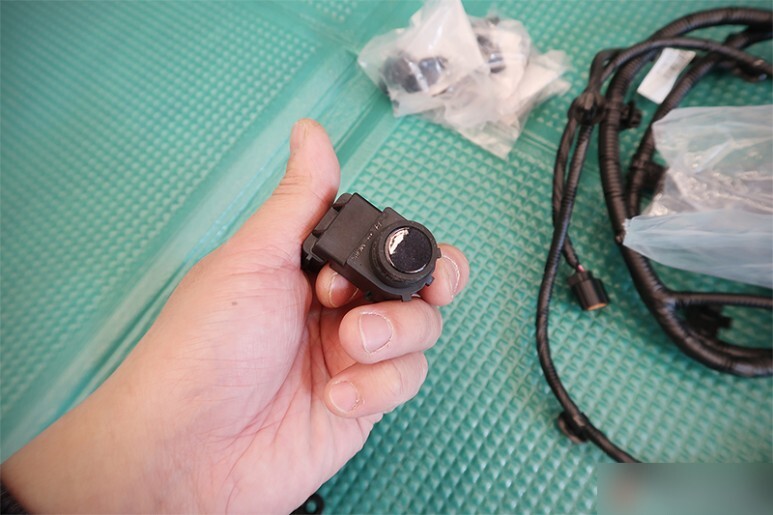

장착되는 센서이고, 총 4개가 설치되는데, 모두 동일한 품번의 파츠입니다. 해당 센서에서 각 핀마다 접지되는 신호선에 갯수에 따라 자신의 위치를 인식하게 되는 시스템입니다. 그래서 생산라인도 다원화 할 필요도 없고 재고관리도 용이하겠습니다만, 배선이 약간 복잡하다는 단점이 있겠네요.

​

​

​

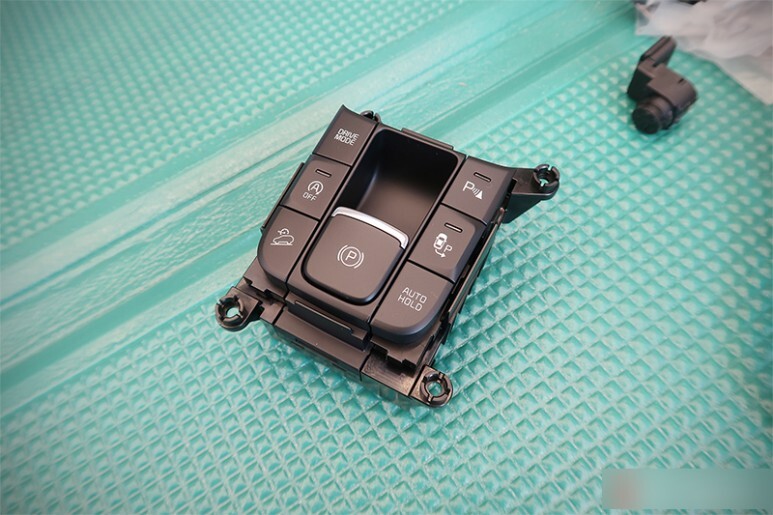

준비된 신품 스위치 입니다. 우측 상단에 관련 기능을 켜고 끄는 버튼이 생깁니다.

​

​

​

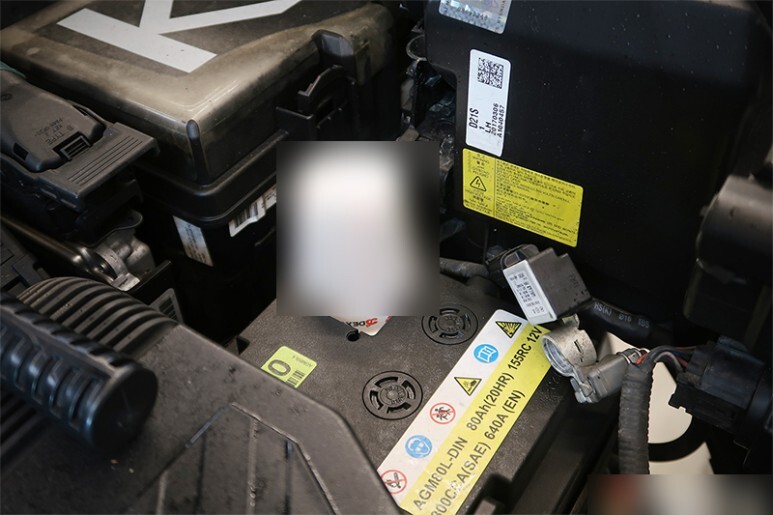

전장품 작업의 기본인 배터리 마이너스 단자부터 탈거 합니다.

​

​

​

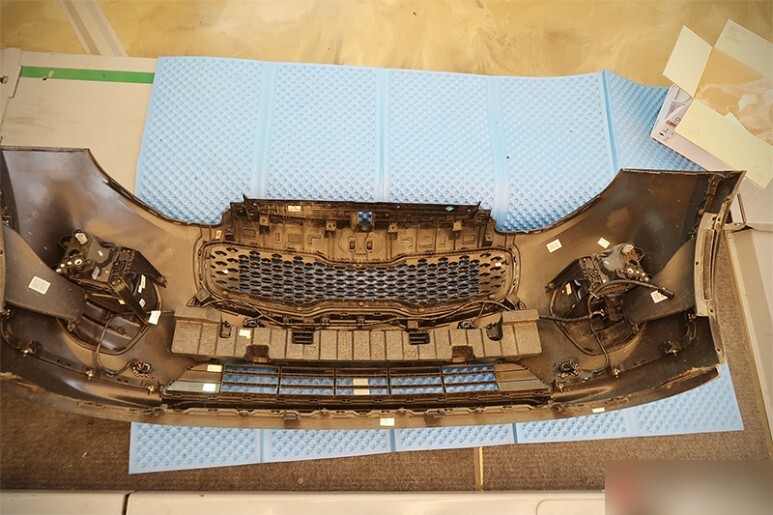

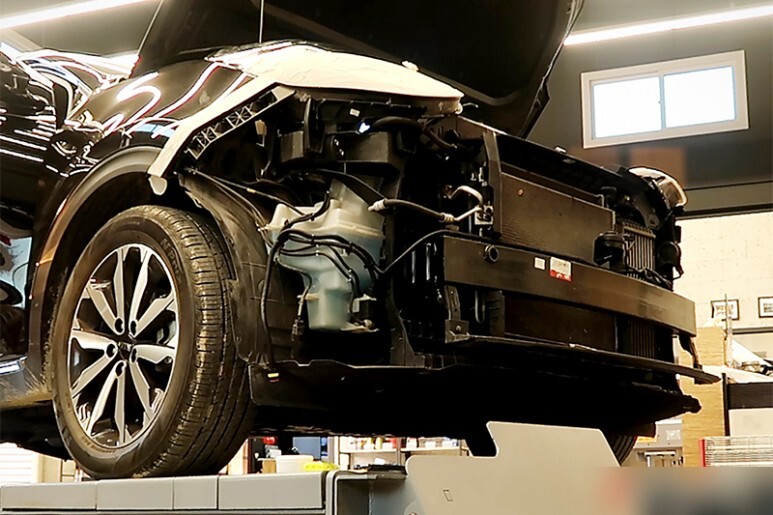

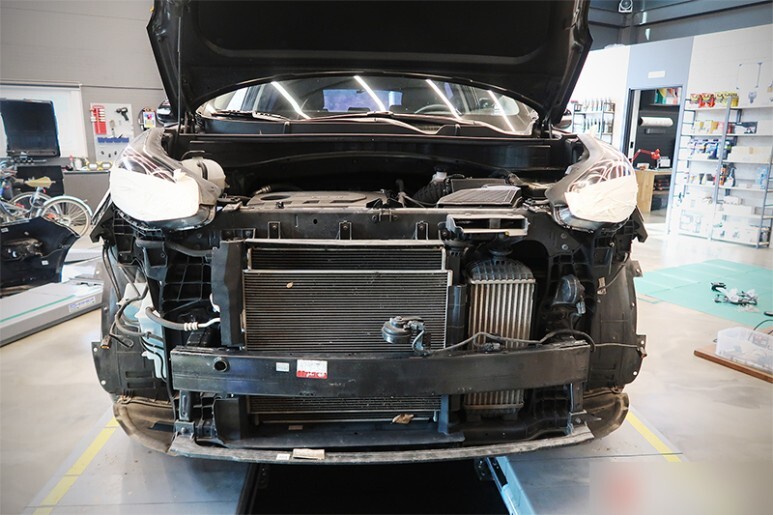

가장먼저 차체 및 해드램프를 꼼꼼히 마스킹 후 범퍼를 조심스럽게 탈거합니다. 스포티지의 경우 핀 결합이 매우 강하기 때문에, 탈거 전 물왁스 치트키를 충분히 사용하여 부러지지 않고 이결될 수 있도록 윤활해 줍니다.

​

​

​

마킹된 정 위치에 정확하게 타공 후, 순정 브라켓을 사용하여 열융합으로 고정 후 센서를 삽입 합니다. 차 후 센서 고장시 또는 파손 시 순정과 동일하게 쉽게 탈 부착 가능한 장점이 있으며, 절때 이격되지 않습니다.

​

​

​

모든 센서를 방향에 맞게 잘 결합해 줍니다. 딸깍~! 그리고 배선도 제 위치에 잘 설치해 주고요.

​

​

​

전방센서 배선은 순정라인을 따라 홀고정용 타이로 단단하게 고정하였으며, 방수커넥터를 사용해 차후 정비 시 간편하게 커넥터 탈부착이 가능하도록 작업하였습니다.

​

​

​

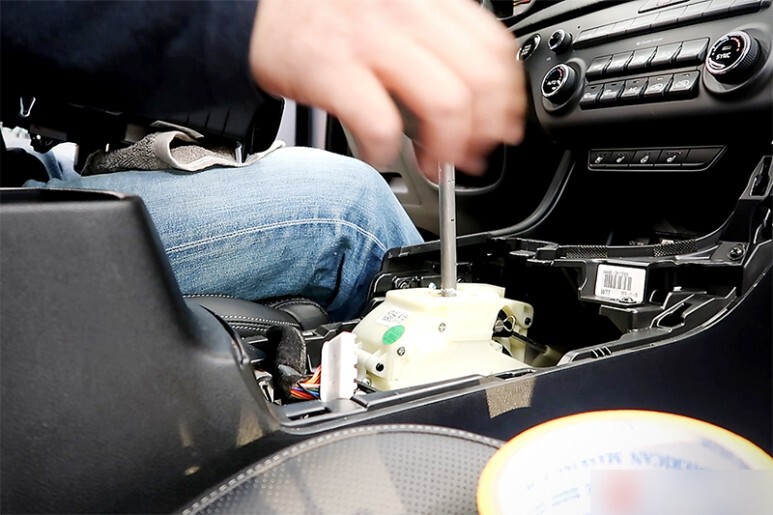

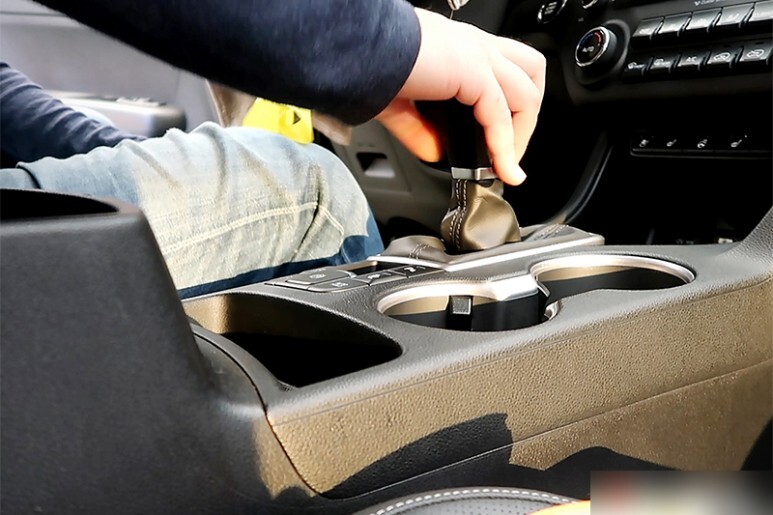

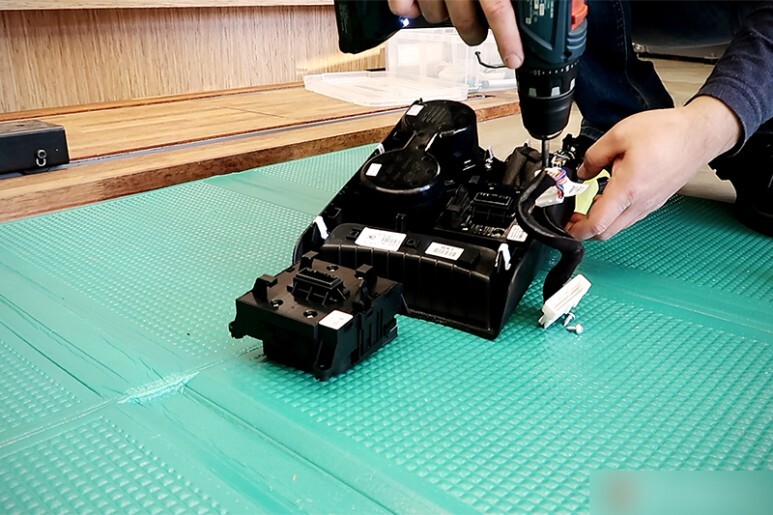

다음은, 스위치 교체를 위해 기어봉을 쏙~ 뽑아주고 기어봉 주변 트림을 탈거 합니다. 나사하나 없이 핀으로만 고정 되어있기 때문에 탈거가 매우 수월한 편입니다. 단, 스위치 모듈은 나사 고정 방식입니다.

​

​

​

탈착흔적 없이 깔끔하게 마무리 되었습니다. 마지막으로 뽑았던 기어봉을 쏙 하고 넣어 줍니다. 삽입 압력은 약 40Kg 이내 입니다.

​

​

​

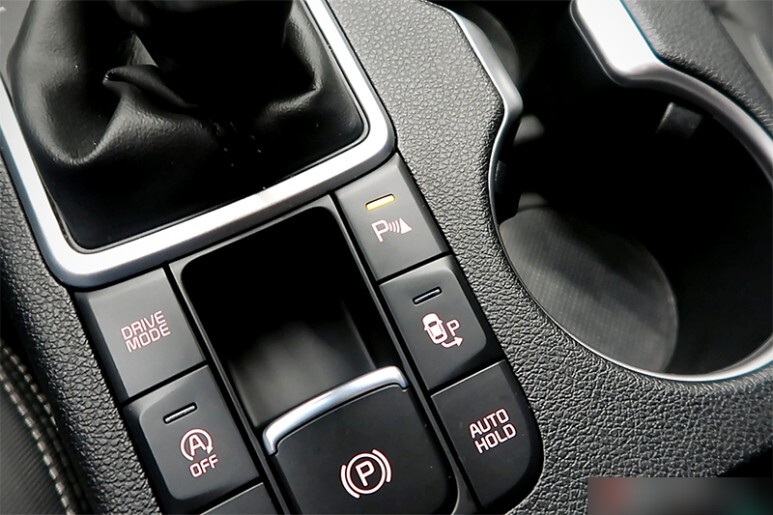

BCM배선 작업 후 제대로 활성화가 되었습니다. 해당 기능은 자동으로 켜 지게 세팅이 가능하며, 자동으로 On 된 상태에서도 해당 기능을 일시적으로 사용하기를 원치 않는 경우 본 스위치로 잠시 꺼 둘 수도 있습니다. 아니면, 반대로 일정 차속 이하, 자동으로 켜지지 않는 조건에서도 해당 스위치를 눌러 강제로 켜지게 할 수도 있고요.

​

​

​

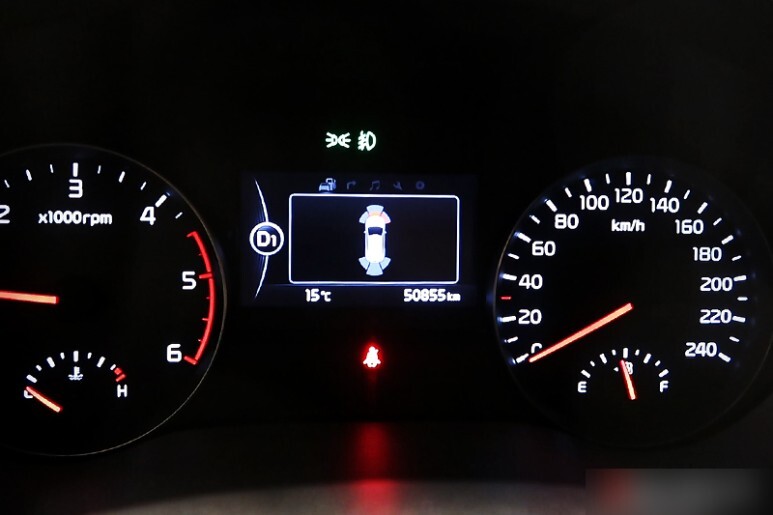

짠, 앞에는 없었던 감지선이 표시됩니다. 색의 변화와 소리로 감지된 거리가 표출됩니다.

​

​

​

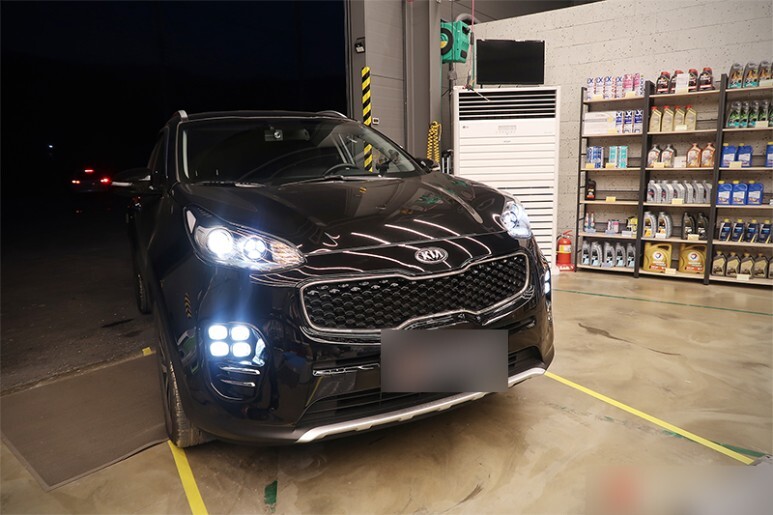

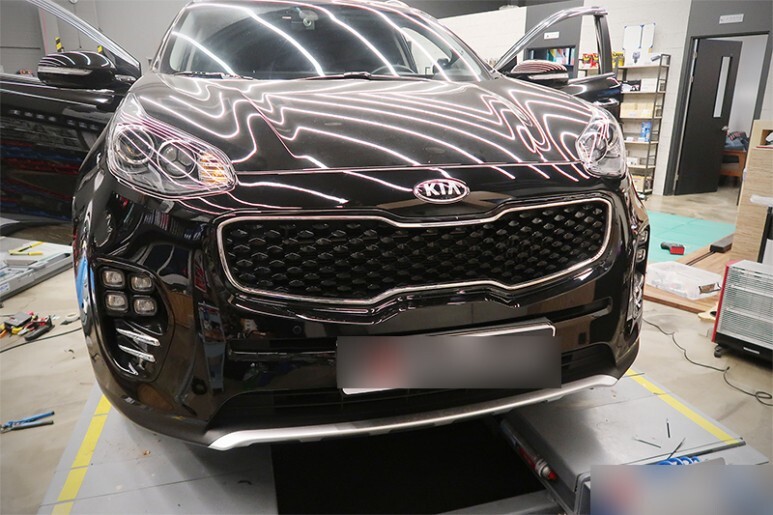

작업이 끝났는데, 흔적조차 없다고요?

​

​

​

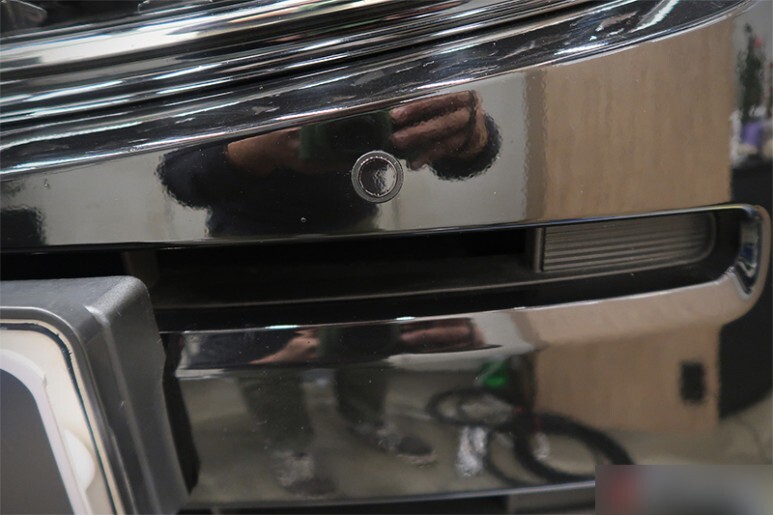

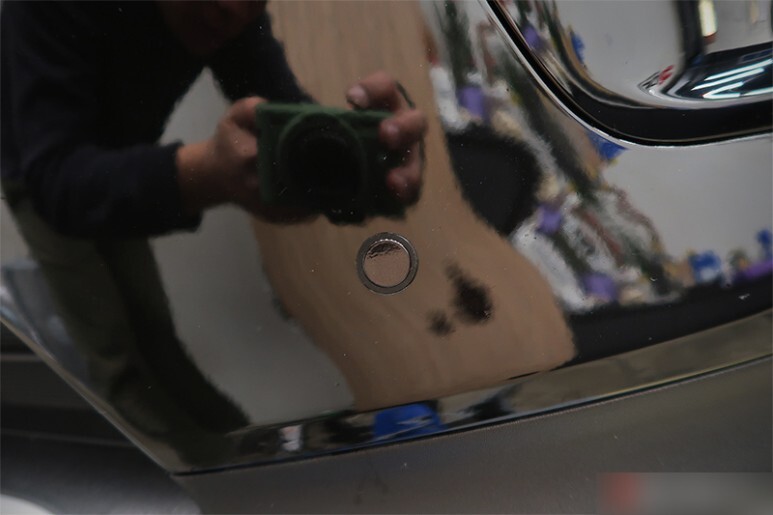

자세히 보시겠습니다. 정확한 구경으로 정밀하게 가공하였고, 순정 브라켓으로 장착되었기 때문에 이질감이 없습니다.

​

​

​

스포티지QL 전방센서와 함께 안전하고 편리한 주차환경을 구축해보세요!

​
