DRL(데이라이트) 의무화 전에 출시된 베라크루즈를 위한 DRL(데이라이트) 장착입니다.
베라크루즈 DRL을 검색해보면 많은 후기를 찾아볼 수 있는데요, 보통은 라디에이터 그릴에 장착을 진행합니다.
하지만 좀 더 순정 같은 외관을 위해 크롬을 가공 후, 장착을 진행할 예정입니다.

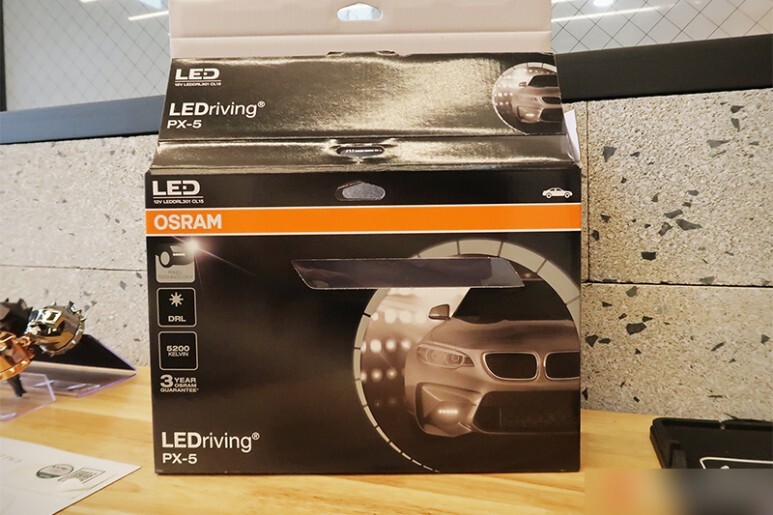

베라크루즈 전용 DRL로 유명한 오스람 인증 DRL입니다. 튜닝 협회에서 인증한 제품으로, 별도의 구조변경 절차가 필요 없으며, 정기검사 시, 제품을 구매할 때 동봉된 스티커를 차량등록증에 부착만 하면 통과가 되는 제품입니다. 단 장착위치 및 작동 조건에 대한 규정은 자동차 안전기준에 관한 규칙 제38조의 4 (주간 주행 등)의 주간주행등의 설치 및 광도 기준 (제38조의 4 제3호, 제75조의 2 제3호 관련) 에 정확히 부합해야 합법이기 때문에 인증 제품이라 하여도 법규에 대한 이해 없이 임의대로 장착하는 타 운전자에게 피해는 물론 경우 정기검사 시 문제를 야기할 수 있습니다.

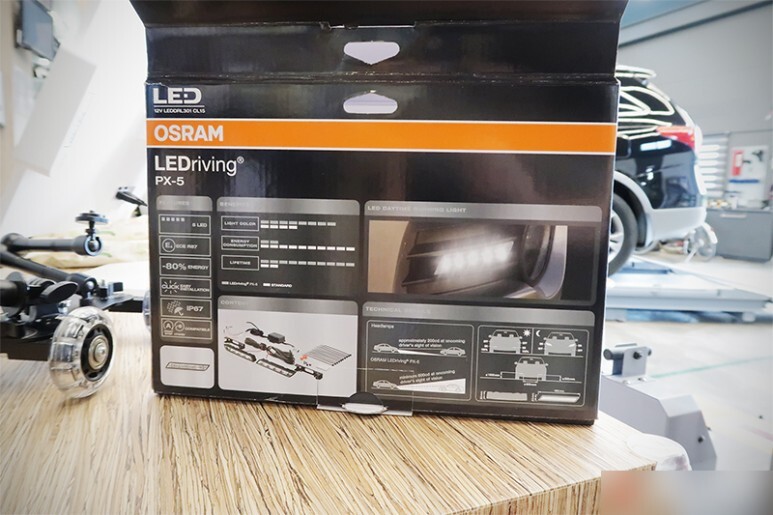

IP67의 방수방진등급을 지원하며, 각종 스펙이 제품 박스에 명시되어 있습니다.

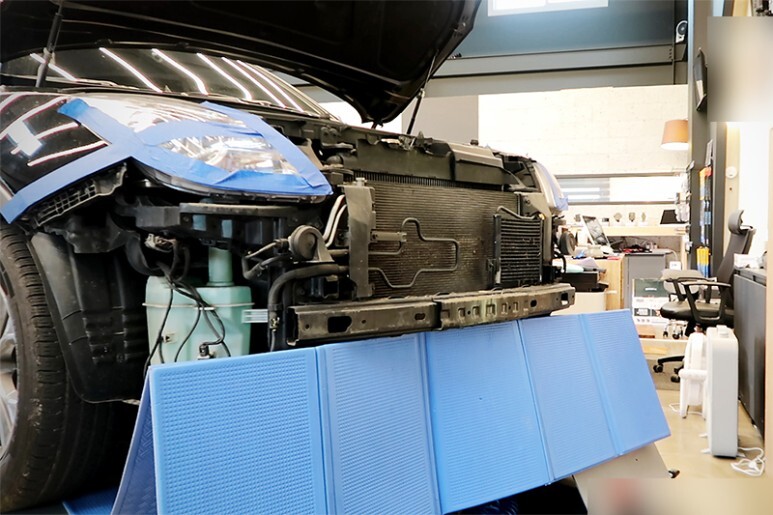

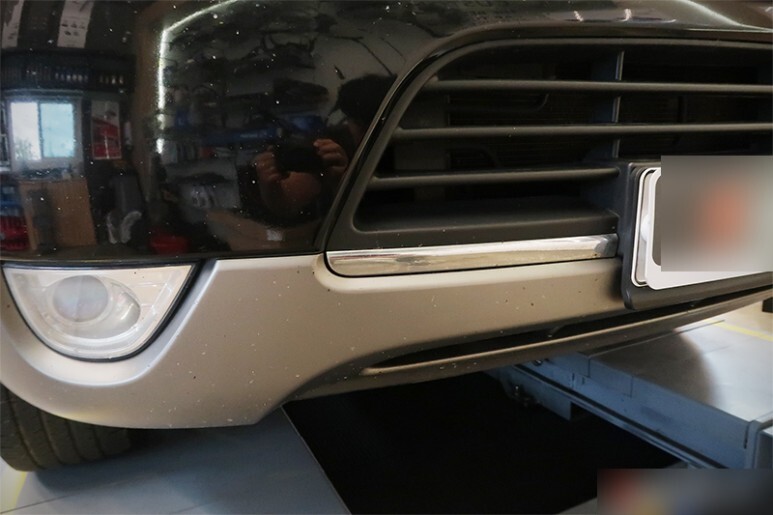

장착을 위해 베라크루즈 프론트 범퍼를 탈거합니다. 탈거 시, 흠집 방지를 위해 마스킹을 꼼꼼히 합니다.

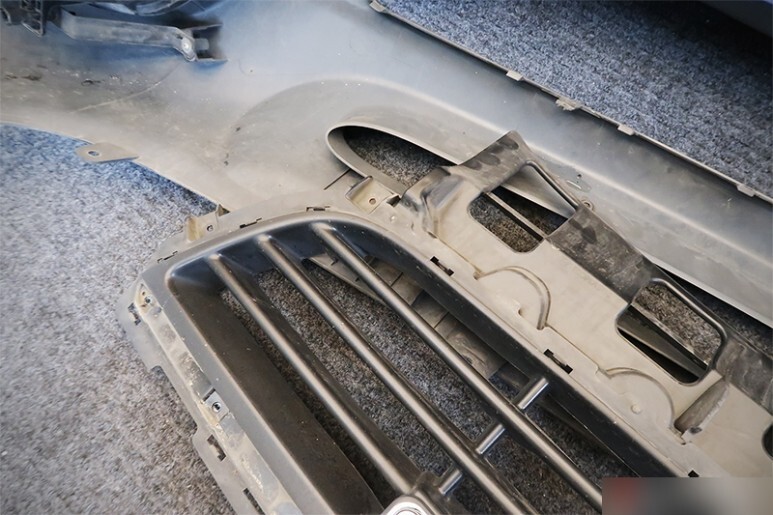

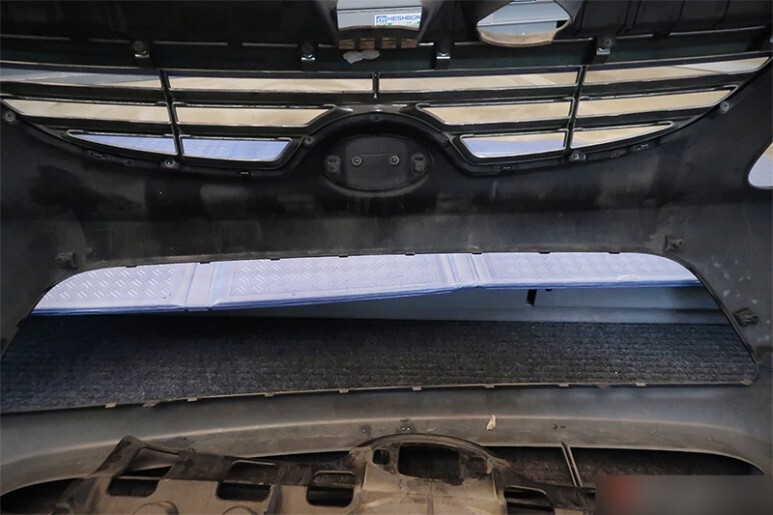

범퍼를 탈거 후, 가공 작업을 좀 더 수월하게 하기 위해 하단 그릴을 추가 탈거합니다. 탈거 시, 볼트 제거는 물론 플라스틱핀으로 고정되어 있기에 조심스럽게 탈거를 진행하였습니다.
크롬의 경우, 볼트만 풀면 쉽게 빠지는 고정 방식입니다.

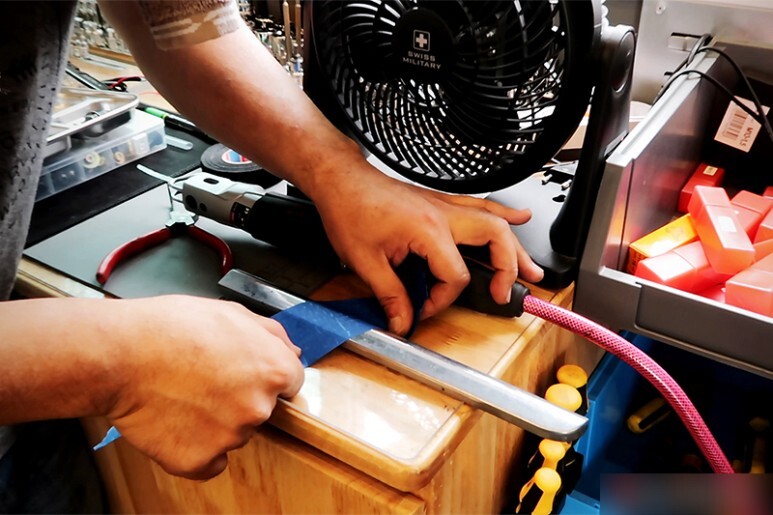

오스람 인증 DRL 하우징의 크기를 고려해 크롬을 재단합니다. 재단 후에는 사포를 이용해 절단면을 매끄럽게 다듬고 전용 페인트를 이용해 덧칠을 하였습니다.

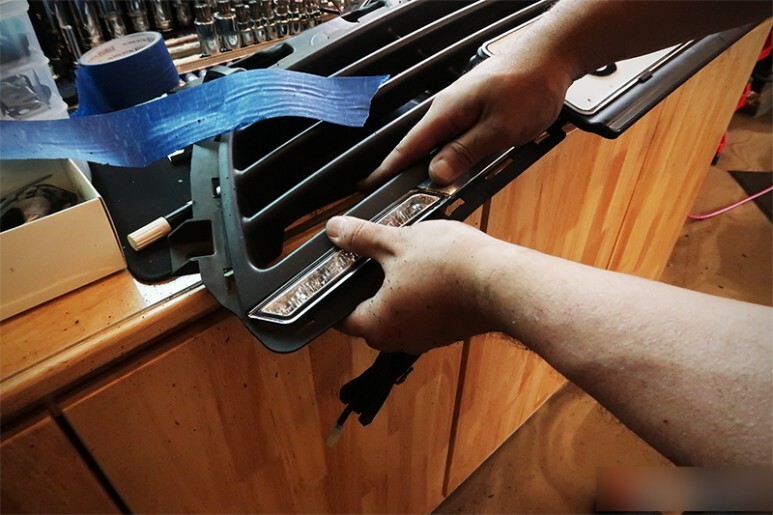

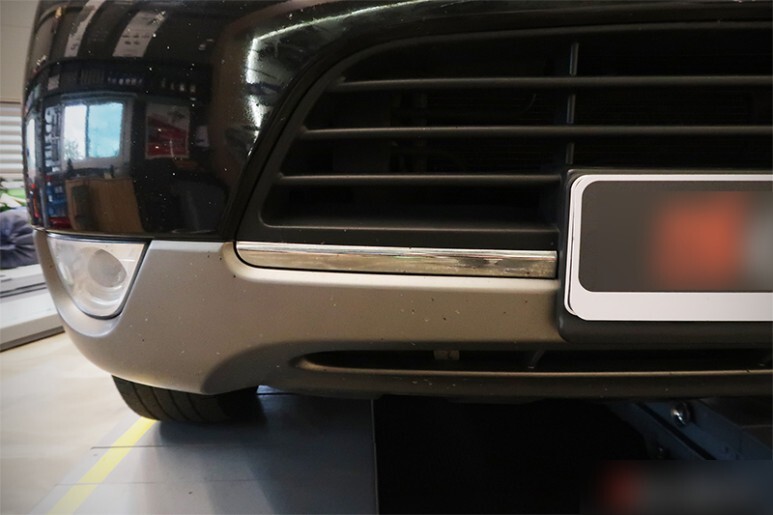

오스람 DRL이 들어가면 이런 모습이 됩니다. 그릴에 장착하는 것도 좋긴 하지만 크롬부에 장착하는 게 훨씬 순정 같아 보이네요.
오스람 DRL 고정은 우선 3M 양면테이프로 테두리를 고정하여 임시로 자리를 잡아준 후, 글루건을 이용해 추가 고정합니다. 일정 시간이 지나 건조가 완료되면 내열성이 높은 건축물 외장형 실리콘으로 3차 고정을 진행합니다. 아무래도 더운 여름철, 게다가 라디에이터 앞에 있으니 온도가 상당할 텐데요. 아무래도 글루건으로만 고정할 경우 차후 문제의 소지가 있습니다.

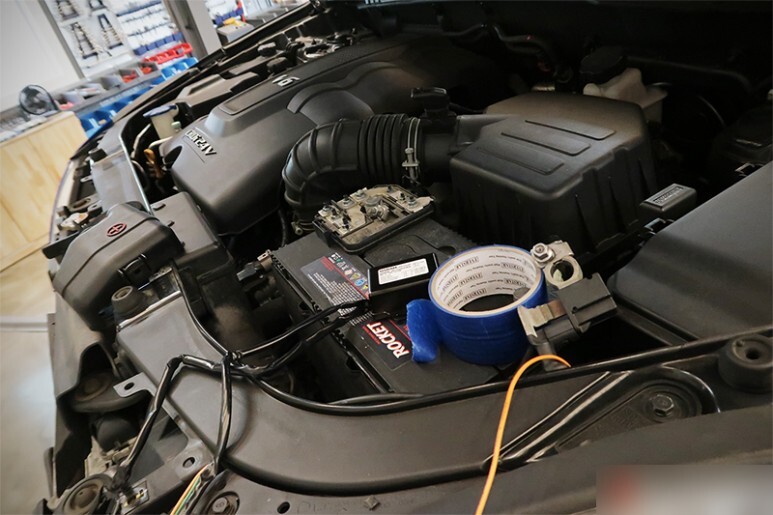

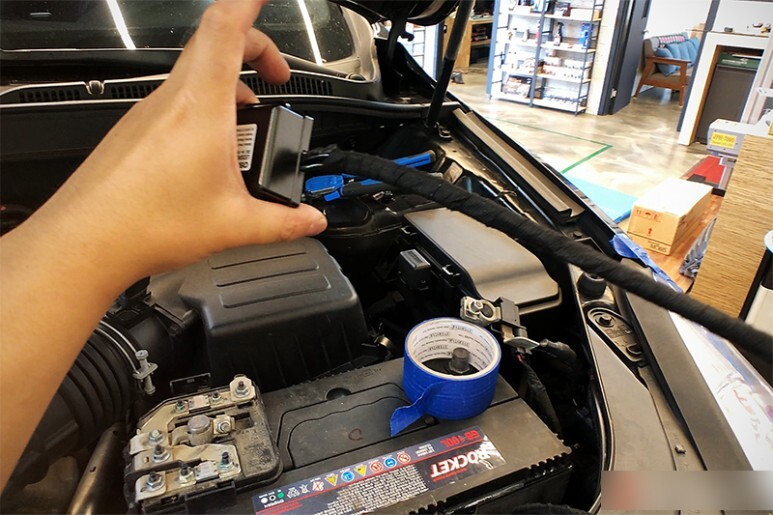

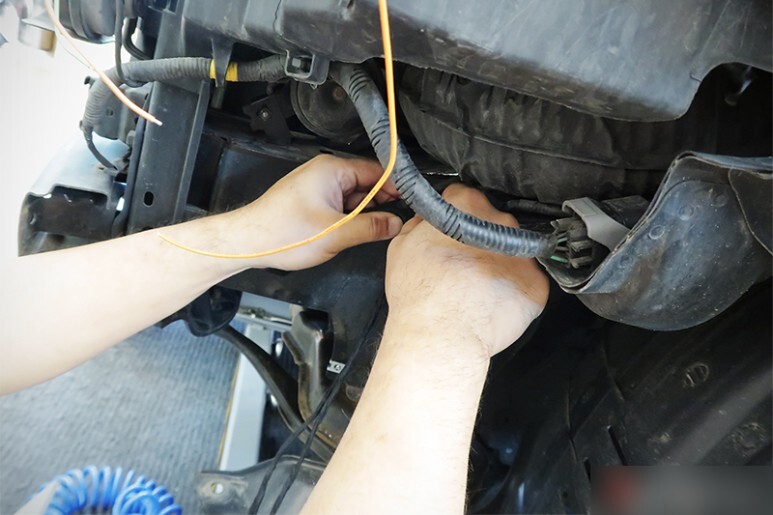

DRL 구동을 위한 배선 작업을 진행합니다. 모듈에는 배터리 전원을 직결하게 되어 있으나, 차량에 IBS가 있기 때문에 마이너스 단자의 경우 배터리에 직결하는 경우 회로도 상 IBS 상단에 위치하기 때문에 DRL로 인해 소모되는 전원은 ECU에 인식이 되지 않게 됩니다. 사소한 차이이지만, IBS 후단에 접지를 결선하여 DRL에서 소모하는 작은 전력이라도 IBS에서 인식하도록 합니다.
배선 작업순서는 우선 납땜을 이용해 튼튼하게 고정 후,
수축 튜브를 이용해 2중으로 고정합니다.
마지막으로 흡음 테이프를 이용해 3중으로 고정하는 방식입니다.

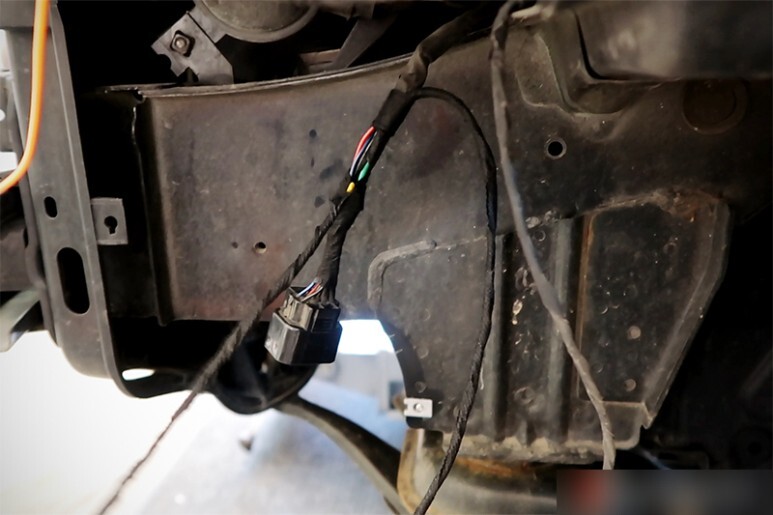

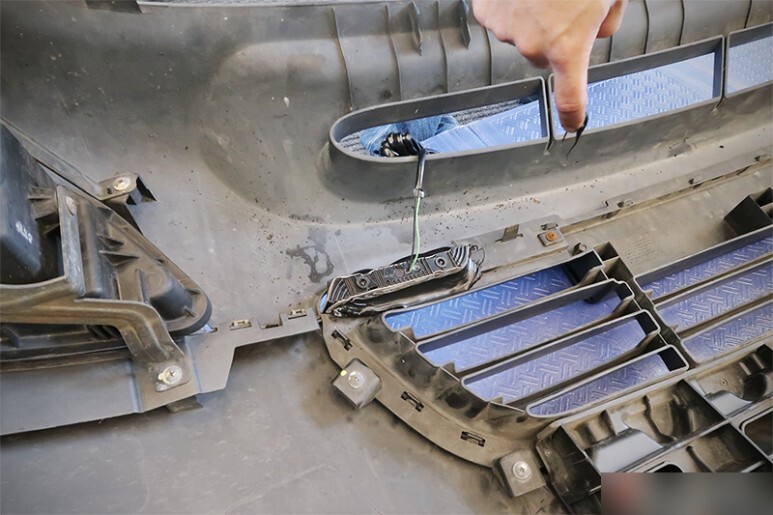

오스람 DRL의 경우, 배선이 DRL에서 바로 모듈로 들어오는 형식인데요, 이럴 경우 차후 범퍼 탈거를 요하는 작업이 있을 시, 상당히 번거롭습니다.

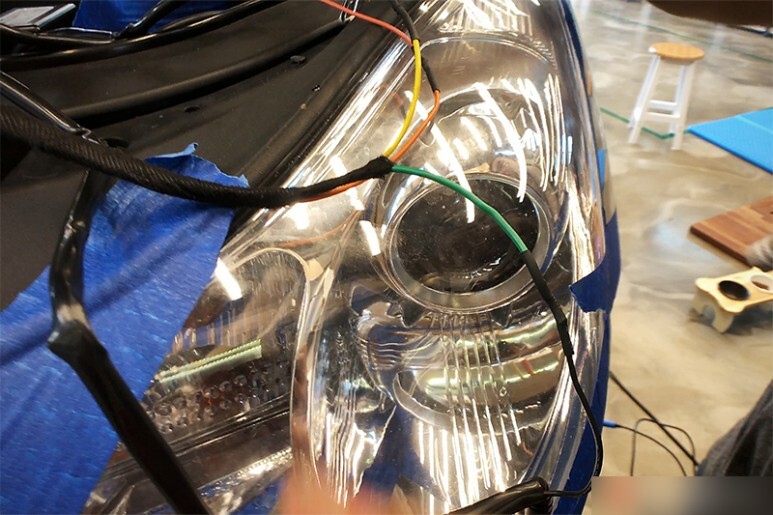

DRL의 경우, 미등에서는 OFF가 되어야 하기 때문에 헤드라이트 커넥터에서 배선을 따옵니다.

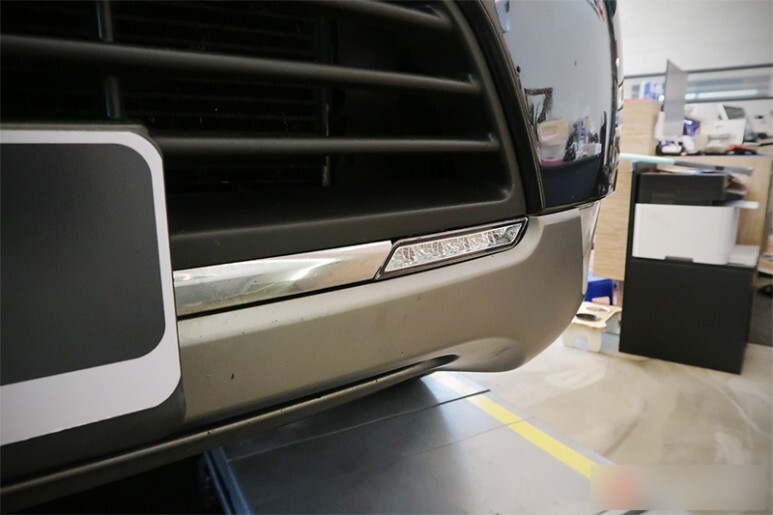

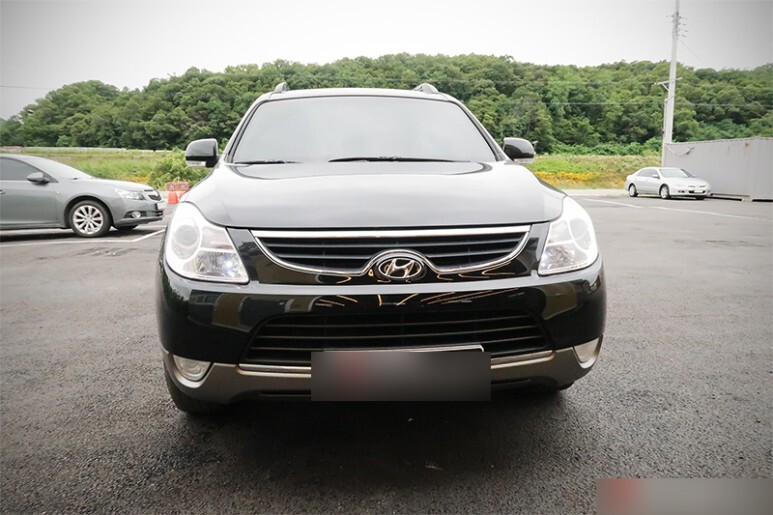

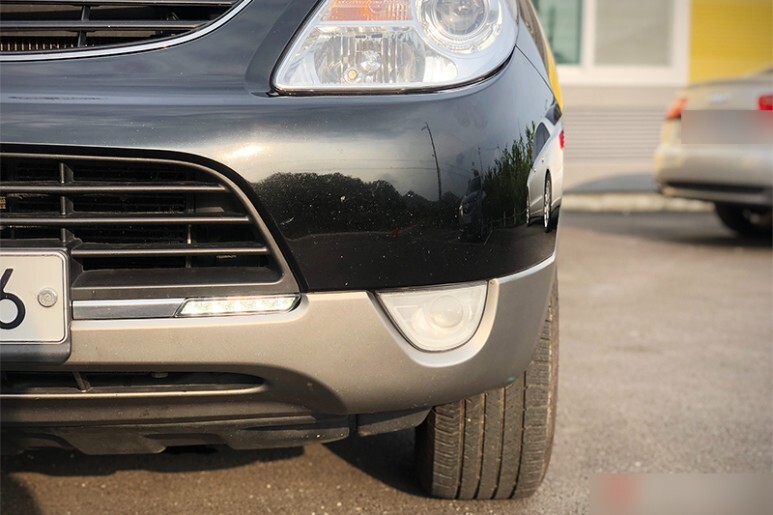

완성되었습니다. 생각보다 엄청 이쁜데요?
DRL은 헤드라이트 점등 시 OFF 가 되도록 작업했습니다(DRL보다 밝은 광원이 점등 시 꺼져야 하는 법적 규제). 단, 방향지시등 및 일시적인 경고성 하이빔 동작시에는 OFF 규정에서 예외로 둡니다.
디밍이 떠오르는 순간일 텐데요, 순정 디밍이 있다면 합법적으로 작업이 가능하겠지만 아쉽게도 베라크루즈에서는 지원하지 않습니다. 해당 모듈은 디밍이 없는 상태로 인증을 받은 제품이기 때문에 디밍이 없어야 합니다.
베라크루즈 오스람 인증 DRL 작업 시, 선택은 두 가지가 있습니다. 첫 번째는 라디에이터그릴에 브라켓을 이용한 장착 방법과 오늘 보신 것처럼 크롬을 절단 후 고정하는 방식인데요,
후자의 경우 아무래도 저 위치에 고정하기 위한 제품이 아니기에 기존 범퍼 형상의 구조나 여타 가공 상의 이유로 어쩔 수 없는 유격은 발생합니다. 충분히 고지와 이해를 드리고 진행하는 부분으로 장착 위치는 고객님의 결정에 따라 정하시면 될 것 같습니다.

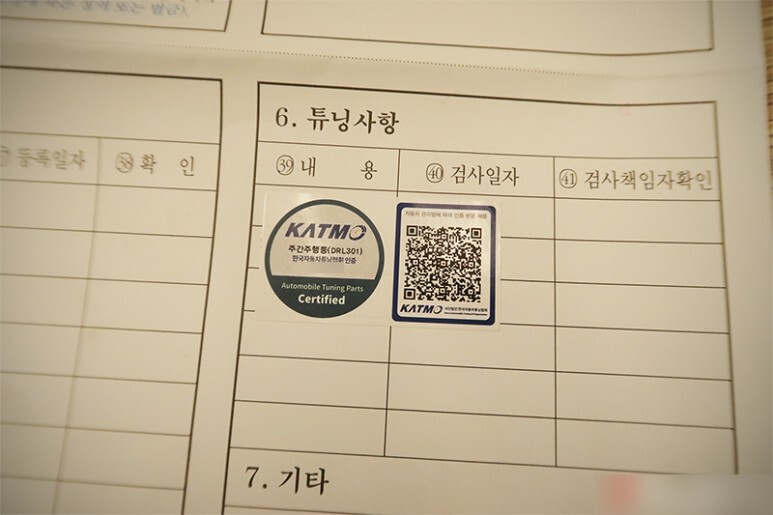

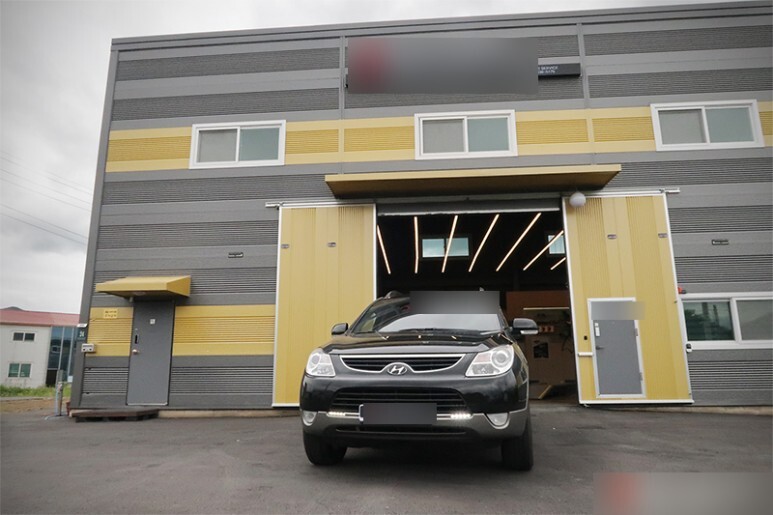

모든 작업이 끝난 후, 고객님의 차량등록증에 오스람 인증 DRL 스티커를 부착 및 전산등록 후 차량을 출고합니다.
베라크루즈를 위한 튜닝이나 정비가 필요하시다면 연락 주시기 바랍니다.
감사합니다!
