신차출고 시, LED 등화장치 옵션을 추가하지 않아 입고된 투싼 NX4 가솔린 차량입니다. 광고에서 보던 시그니처 디자인 중 하나인 LED컴비네이션 램프 장착을 위해 입고되었습니다.
할로겐 사양 테일램프에선 미등 점등 시, 인사이드램프 중앙부가 점등되지 않으며, 인사이드 끝쪽과 아웃사이드램프에서만 벌브 타입으로 점등되는 형태입니다.
정지등 점등 시, 아웃사이드램프에서만 점등되는 게 할로겐 사양의 특징입니다.
준비한 부품은 현대 정품으로, 검사통과 걱정없이 사용할 수 있으며, 순정품인 만큼 완벽한 핏을 자랑합니다.
배터리 마이너스 단자 탈거 후 캡을 씌워 전원을 차단한 후 작업을 시작합니다.

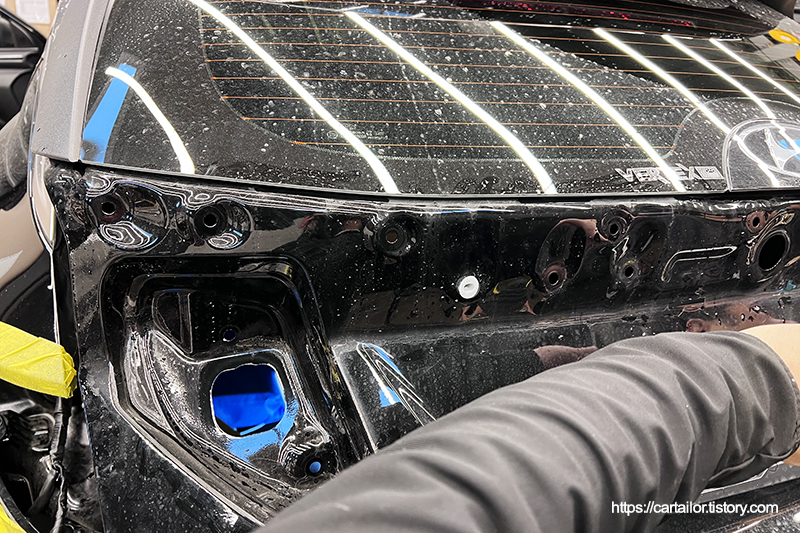

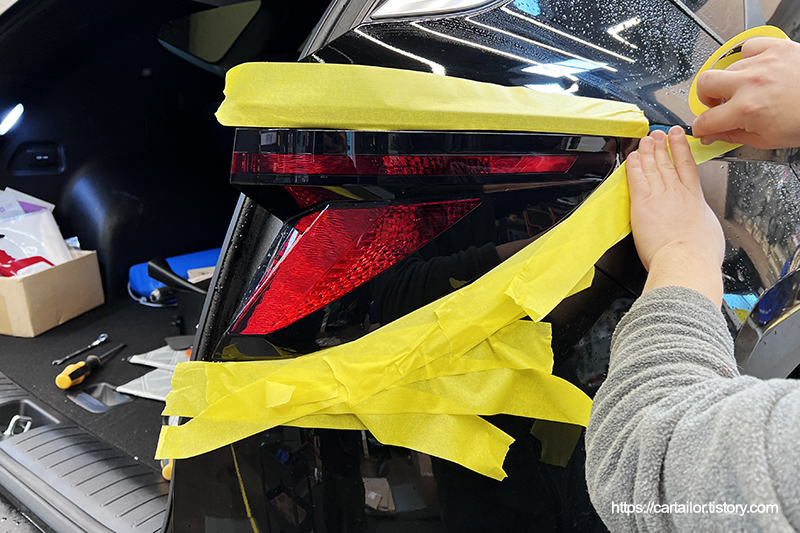

마스킹을 꼼꼼히한 후, 아웃사이드램프와 백패널, 인사이드램프들을 탈거합니다.
할로겐 사양에서 LED사양 테일램프로 변경 시, 커넥터가 맞지 않아 사양에 맞는 리페어 커넥터로 변환작업이 필요합니다.
모든 배선은 납땜으로 결속해 튼튼하게 결속하였으며, 수축튜브를 사용해 한 번 더 결속 및 마감하였습니다.
면테이프로 테이핑해 잡소리를 방지하였습니다.
신규 배선은 순정 라인을 따라 케이블 타이를 이용해 튼튼하게 고정하였습니다.
관련 배선 작업이 모두 끝났으면 배터리를 연결해 작동시켜 봅니다. 시원하게 잘 들어옵니다.
LED테일램프 작업 시, LED번호판등으로 바뀌는 이점도 있습니다.

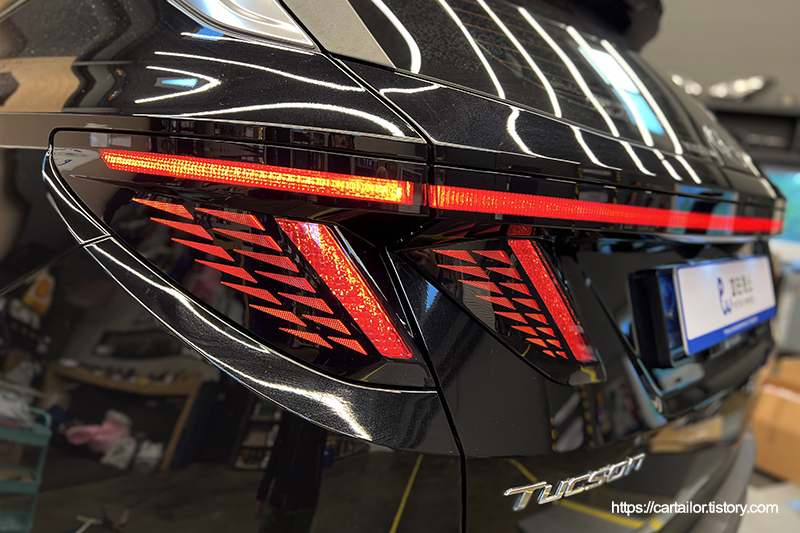

미등 점등 시 모습으로, 기존 할로겐 사양과 비교해 차량 후면 전체를 감싸는 NX4의 아이덴티티가 잘 드러나게 되었습니다.
정지등 점등 시 모습으로, 아웃사이드 뿐 아니라 인사이드램프에서도 작동해 뒷차량에 내 정지 신호를 더욱 명확하게 알릴 수 있게 되었습니다.
작업 전후 비교 모습입니다.
신형 투싼을 위한 다양한 작업들을 만나보시기 바랍니다.
