스포티지QL더볼드 순정 LED안개등 설치 - 멀티펑션스위치 교체

스포티지 QL시리즈의 마지막 페이스리프트 모델인 더볼드 입니다. 검증된 파워트레인과 세련된 디자인에 우수한 패키징으로 완성도가 정점을 찍었던 모델인데요, 안개등의 부재로 인해 악천후 시 주행에 불편함을 느끼시고 피터웍스를 찾아 주셨습니다.

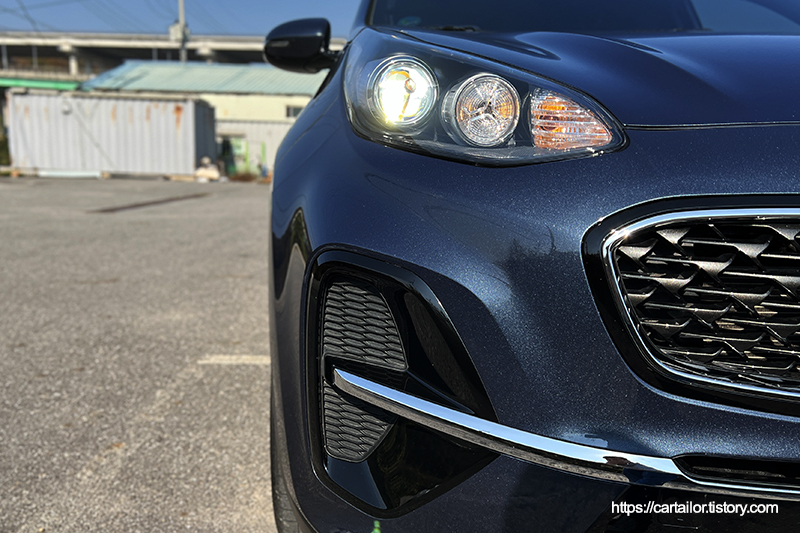

안개등 자리는 이렇게 공커버로 막혀있고 당연히 안개등이 없으니 스위치도 없습니다. 과거에는 아주 낮은 엔트리 등급만 아닌이상 안개등이 기본사양인 경우가 대부분이었으나, 최근에 출시되는 차량들은 안개등의 광원이 LED로 바뀌면서 높아진 원가 때문인지 최고 트림이나 고가의 패키징 옵션에서나 만나볼 수 있습니다.







준비한 부품들 입니다. 공커버를 대신할 안개등 트림, LED안개등 그리고 안개등 스위치입니다.







준비한 부품들 중 최고의 몸값을 자랑하는 LED안개등입니다. 광원이 LED로 변경되면서 과거에 출시되던 웬만한 차량들의 할로겐 헤드라이트 가격보다 비싸졌습니다.







스위치를 준비합니다. 현행법규상 안개등은 기타 등화장치(예. 미등)와 연동하여 작동되도록 사용할 수 없으며 미등, 전조등이 점등된 상황에서  독립적으로 켜고 끌 수 있어야 합니다.

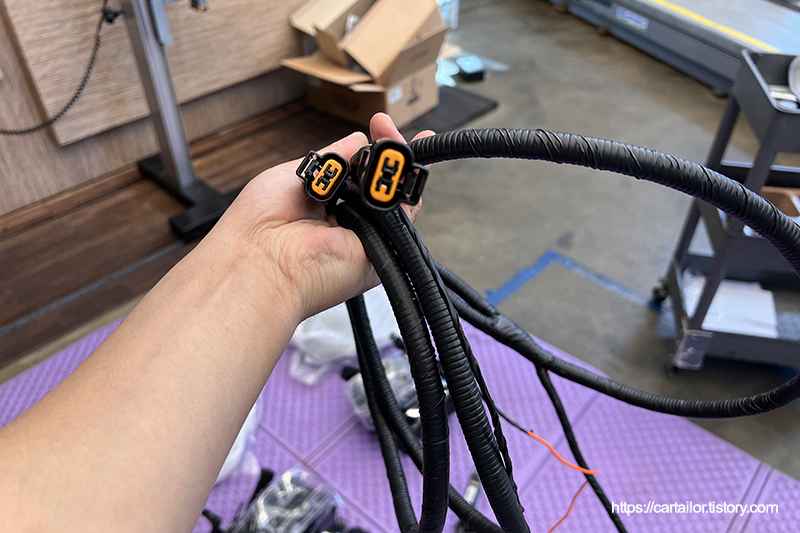

안개등 커넥터 및 기타 필요한 배선은 사전에 제작하여 준비합니다.







가장 먼저 배터리 마이너스 단자를 제거하여 차량으로 공급되는 전원을 차단합니다.

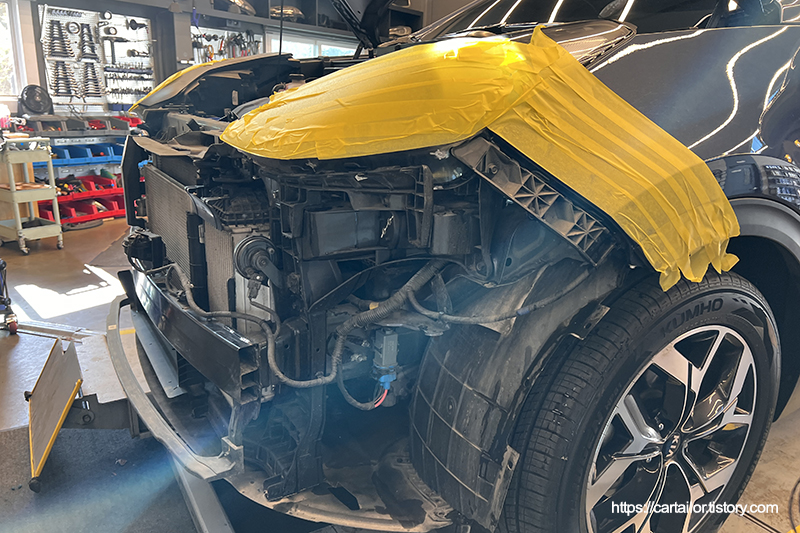

차량을 마스킹 후 범퍼를 조심스럽게 제거합니다.

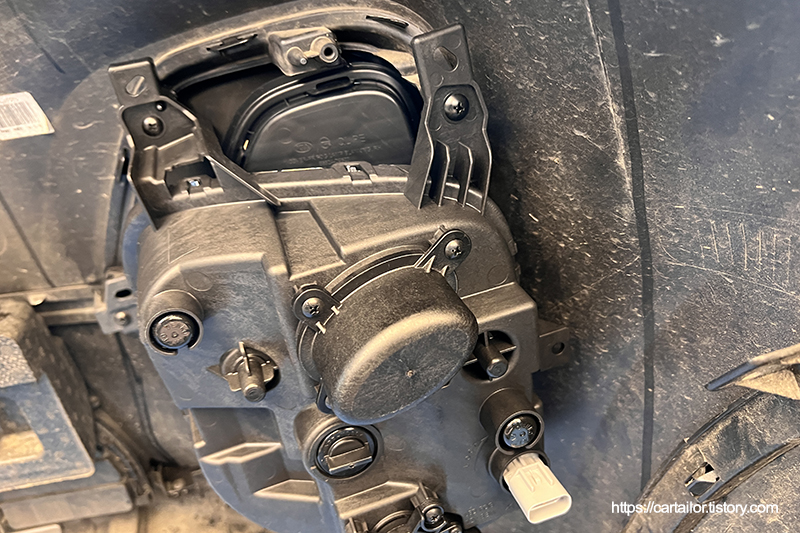

공커버를 제거 후 안개등 전용 트림과 안개등 어셈블리를 장착합니다.

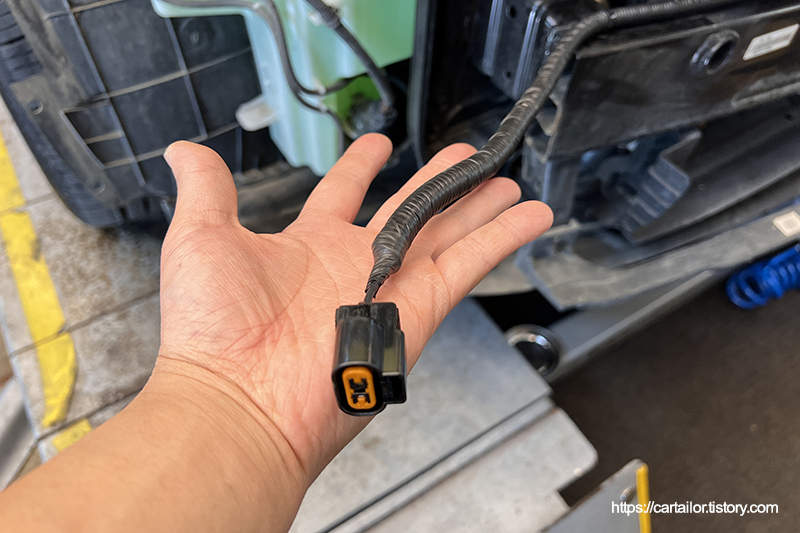

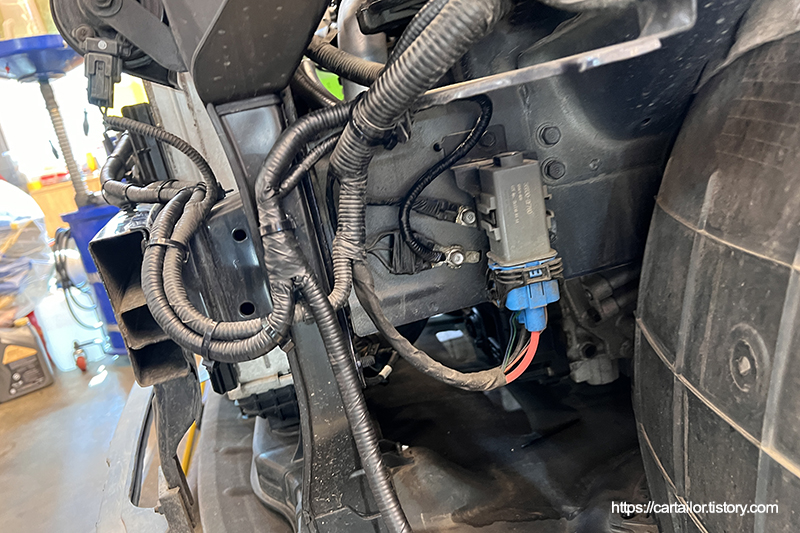

준비해둔 배선을 잘 설치해 주고요.

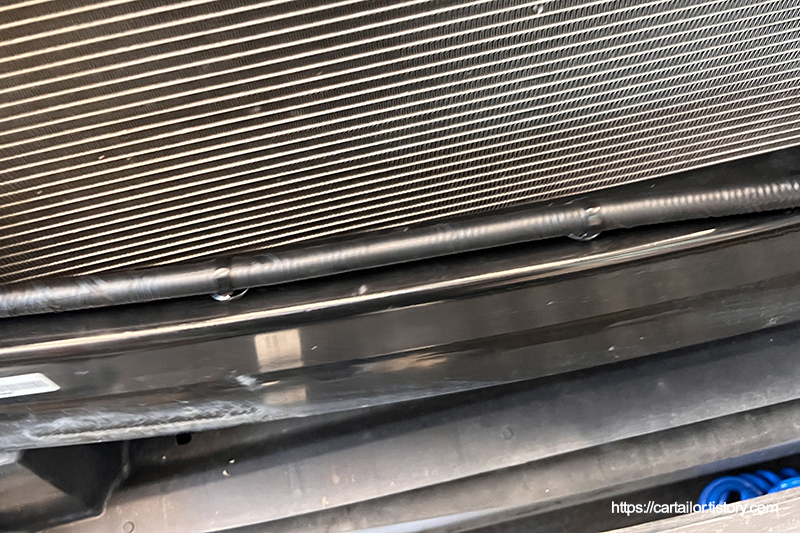

새롭게 추가되는 모든 배선은 피복이 노출되지 않도록 꼼꼼하게 마감 후 순정 배선라인을 따라 잘 고정합니다.







스위치 장착을 위해 에어백 탈거 후 스티어링 볼트를 제거합니다. 핸들 탈거전 기존 위치를 정확하게 마킹해주고요.

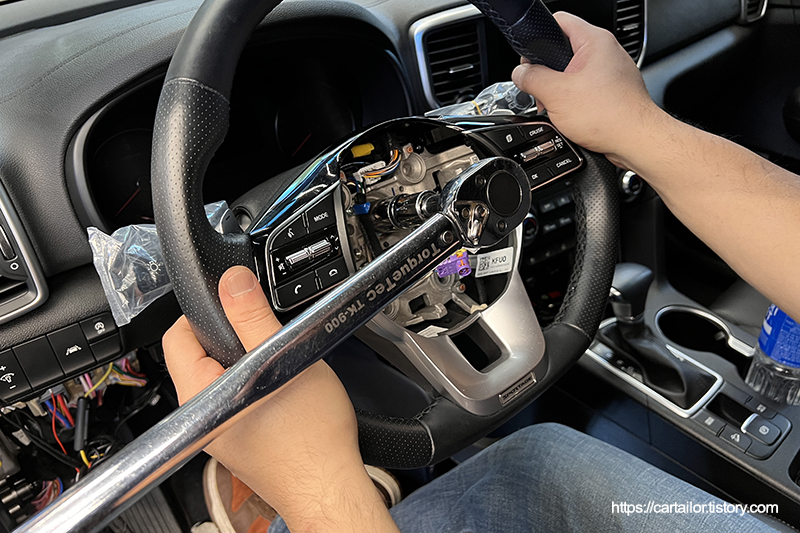

멀티펑션 스위치 교환 후 볼트에 라킹플루이드를 도포 후 토크렌치로 정확하게 잠가줍니다.

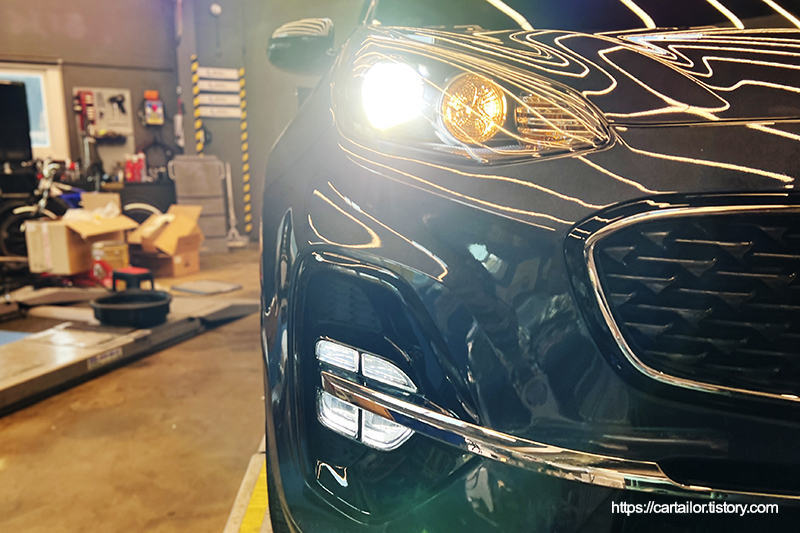

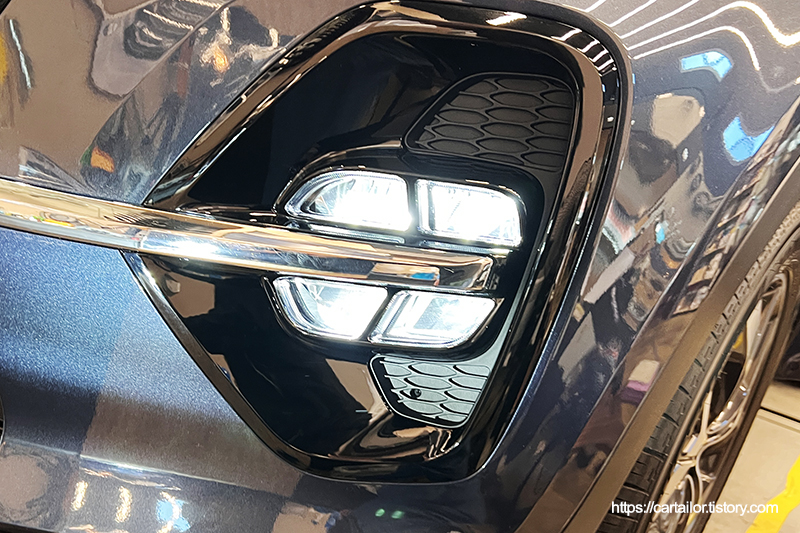

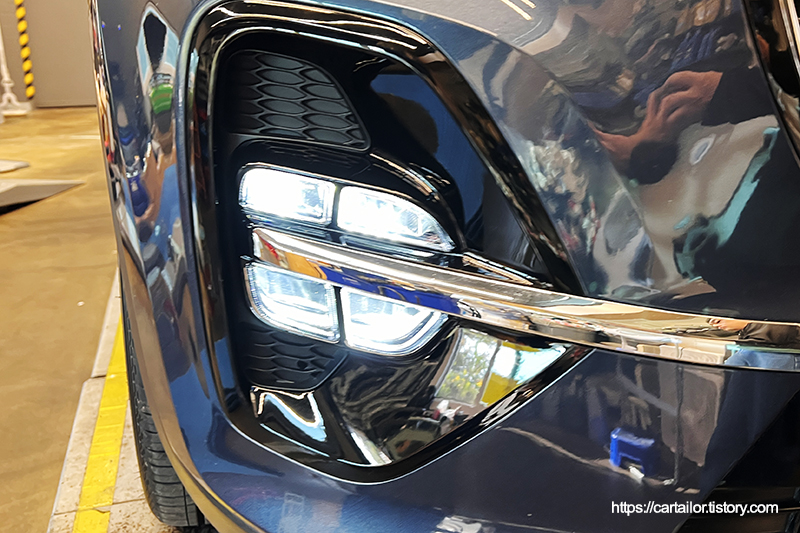

배터리와 범퍼를 원위치 후 작동시험을 해봅니다. 환하게 잘 들어옵니다.







안개등은 순정과 동일하게 미등과 전조등이 점등되었을 때 켜고 끌 수 있으며, 켠 상태에서 오토로 설정해두면 미등 이상에서 자동으로 들어 올 수 있도록 편리하게 사용할 수 있습니다.

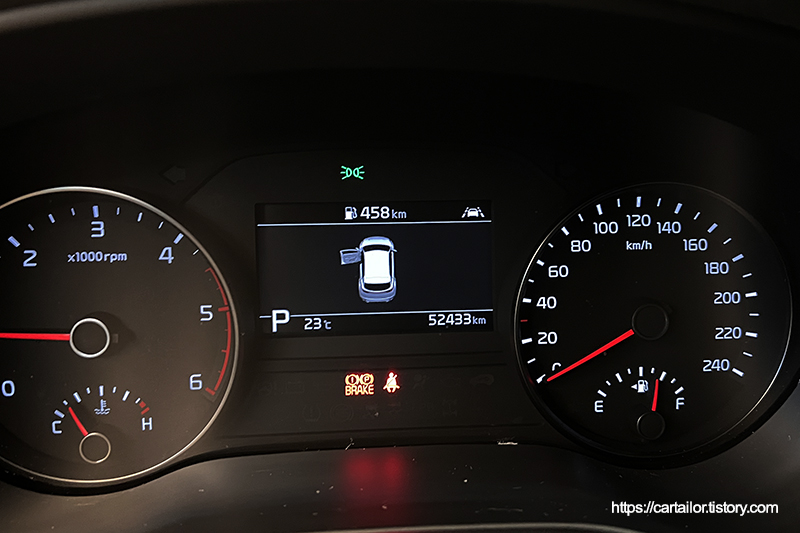

이번 작업과 같이 안개등만 별도로 시공할 경우, 멀티펑션스위치 교체 및 작동 로직이 출고 사양과 동일하기에 검사 관련 문제가 없습니다. 하지만 계기판에 안개등 표시 활성화는 지원하지 않으며, 해당 기능 역시 활성화하려면 순정 FULL LED 헤드라이트 작업을 함께해야 하는데요, 관련 내용은 하단 포스팅에서 확인할 수 있습니다.







스포티지QL더볼드 순정 FULL LED헤드라이트, LED안개등, 전방센서 장착 - 100% 순정 방식, 정확한 라이









작업 전과 후의 모습입니다. 큰 부분을 차지하고 있었던 범퍼 한쪽이 안개등으로 꽉 차니 미점등 상태에서도 차이가 큽니다. 안개나 우천 등 악천후시 보다 시원하고 안전하게 전방시야를 확보할 수 있습니다.







출고시 누락된 편의 안전사양, 정확하고 꼼꼼한 설치로 불편함을 해결해 보세요!
