아반떼MD 초기형 - 프로젝션 헤드라이트, 브라비오 올뉴클래식 LED 튜닝

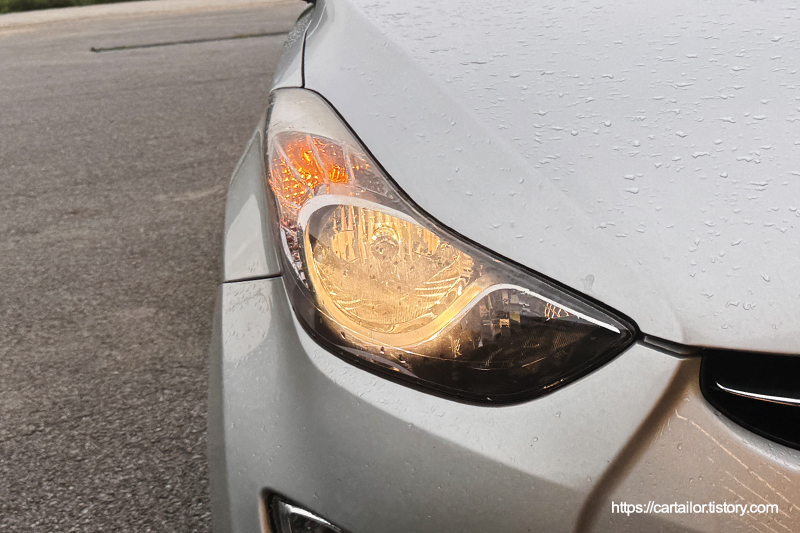

운전석 전구가 나감과 함께 세월의 경과에 따라 생긴 헤드라이트 케이스 흠집, 바래짐 등이 존재하는 아반떼MD 초기형 모델입니다. 두 문제점을 모두 해결하고자 입고되었습니다.







MD 후기형 페이스리프트 모델의 경우 프로젝션 타입의 헤드라이트가 적용되는데요, MD 전기형 모델에도 적용이 가능합니다. 기존 클리어타입에서 프로젝션 타입으로 변경 시, 디자인 변경이 외관 상 가장 큰 차이점 중 하나이며, 구조적인 특성으론 클리어 타입과 비교해 먼 곳을 비추는 데 용이한 장점이 있습니다. 이번 작업처럼 프로젝션 헤드라이트 교체와 함께 인증 LED 장착을 할 경우, 단순히 LED 전조등으로만 교체된 클리어 타입과 비교해 야간 시야 측면에서 좀 더 유리한 부분이 있습니다.







클리어 타입과 프로젝션 타입의 구조적인 차이로 인한 예시는 해당 영상을 참고하시면 되겠습니다.







브라비오 올 뉴 클래식 HB3(9005) 입니다. 국토교통부 인증을 받은 합법 LED 전조등으로, 제품 보증 기간 2년을 제공합니다. 약 1900L/M과 5700K의 스펙을 제공하며, 제품 수명 약 4,000시간을 지원합니다. 프로젝션 타입이며 할로겐 광원을 사용하는 헤드라이트가 적용된 일부 차종에 한해 장착이 가능하며, 관련 내용은 하단 포스팅에서 확인할 수 있습니다.

















만약, 프로젝션 헤드라이트 교체가 필요하지 않고 단순히 할로겐 전구만 인증 LED로 교체를 희망할 경우, 새롭게 출시된 브라비오LED 클리어 타입 전용 제품이 나왔으니 작업 문의 시, 참고바랍니다.







범퍼를 시원하게 탈거 후 기존 클리어타입의 헤드라이트를 제거합니다.







기존 헤드라이트에 사용하던 6핀 커넥터는 프로젝션 타입의 신품과는 맞지 않아 변경하는 작업이 필요합니다.







기존 커넥터를 제거 후 신품 커넥터에 배선을 납땜하여 견고하게 체결 후 수축튜브를 2중으로 사용하여 튼튼하고 정확하게 결속합니다. 연결부는 매우 견고하고 완벽하게 방수가 됩니다.







배선 작업이 끝났으면 콜게이트 튜브와 전기테이프로 감싸 각종 이물질, 수분 그리고 엔진 열로 부터 안전하게 보호하였습니다.







신품 헤드램프에서 할로겐 전구를 탈거 후, 브라비오LED로 교체합니다.







신품 헤드램프와 범퍼를 장착합니다.







신품 헤드라이트의 경우 조사각이 제 각각이기 때문에 필히 조정 작업이 필요합니다. 라이트 테스터기를 이용해 조사각 조절을 진행합니다.







헤드라이트를 비롯해 브라비오 LED 모두 검사 통과 가능한 합법 작업이며, 브라비오 LED는 브라비오 합법적으로 장착하였음을 인증하는 스티커 부착 및 전산 등록을 진행해야 절차가 끝납니다.





작업 전후 비교입니다. 페이스리프트 정도가 아니라 완전 다른 세대의 모델이라고 해도 믿을 정도로 분위기가 확 바뀌었습니다. 물론 야간 시야도 한층 더 시원해지고 프로젝션 타입 헤드램프로 바뀐 만큼 클리어 타입과 비교해 먼 거리를 비추는 가시성도 올라갑니다.







순정 헤드라이트와 합법LED 제품의 조합으로 세련된 외관과 밝고 시원한 야간 시야를 누려 보시기 바랍니다.
