스포티지QL더볼드 차량입니다. 이름 그대로 볼드한 디자인 덕분에 전면부가 상당히 높고 동글동글 한데요, 덕분에 차량의 전면 끝단을 육안으로 확인하기 어려워 주차시 많은 불편을 야기하는 차량 중 하나입니다.
전면부 주차감지 센서가 있는 차량의 경우 해당위치에 타공이 되어 있고 뒷쪽에는 센서 설치를 위한 브라켓이 장착되어 있는 전용 범퍼를 쓰게 되는데, 멀쩡한 범퍼를 교체하기에는 아깝기도 하고 비용도 많이 들기 때문에 해당 위치에 정확하게 타공 후 순정 브라켓을 장착하여 설치하는 방법으로 시공하게 됩니다.
전면센서의 경우 후진시에만 작동되는 후방센서와 달리 별도의 스위치가 필요한데요, 이 부분 역시 스위치 어셈블리를 교환하여 순정 스위치로 새롭게 만들어 주게 됩니다.
차대번호를 바탕으로 필요한 부품과 배선을 미리 준비해 둡니다. 외부에 장착되는 모든 배선은 콜게이트로 보호하며, 실내에 인입되는 배선은 전구간 면테이핑하여 배선의 내구성도 높이고 잡소리도 방지합니다.
해당 차량의 경우 설치위치에 따라 두가지 다른 센서가 사용됩니다.

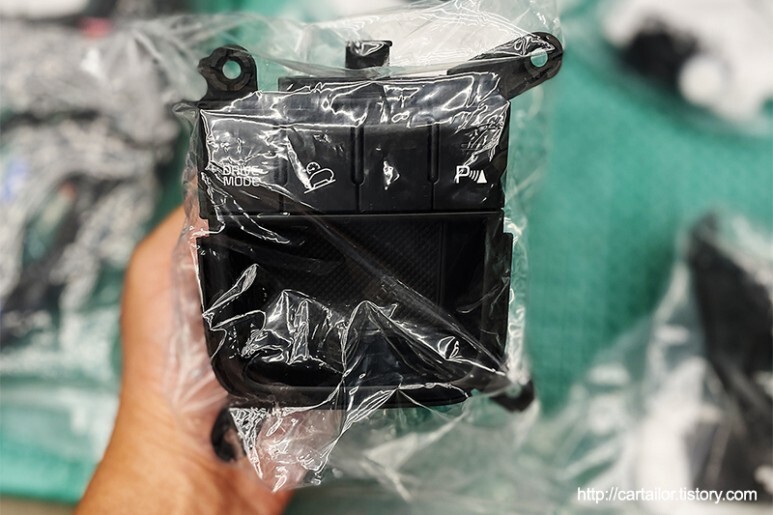

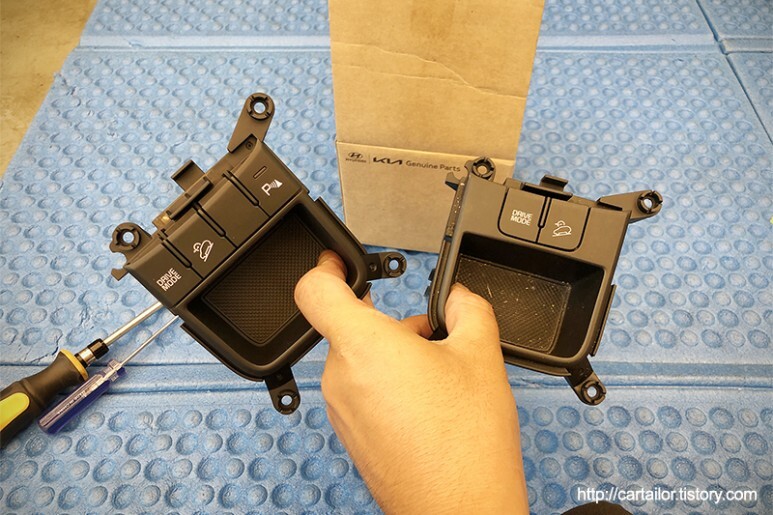

교체가 되는 스위치 어셈블리 입니다. 기존 사용 스위치와 동일한 사양에 전면센서 스위치만 추가됩니다.
범퍼와 차체의 배선의 연결부 역시 순정 커넥터를 그대로 사용하여 만들기 때문에, 차 후 범퍼교환 등 교체 할 경우, 순정파츠 그대로 개조나 가공없이 체결할 수 있습니다.

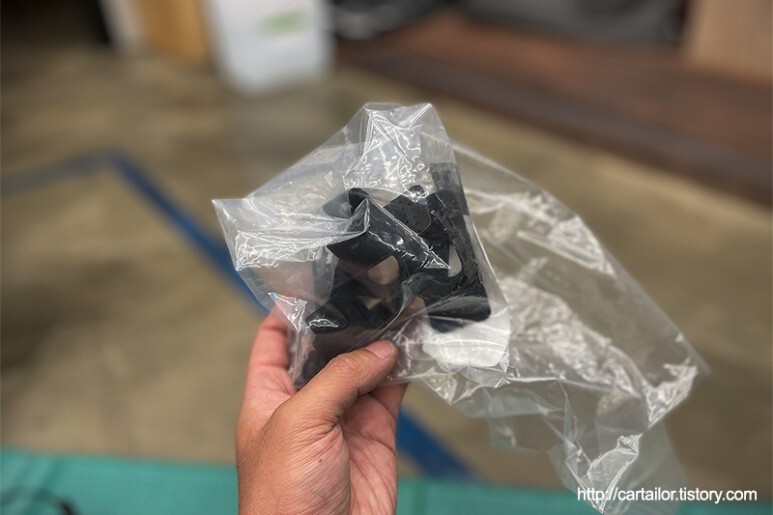

센서 홀더 브라켓 역시 순정품 그대로 범퍼에 열로 융합하기 때문에 차 후 개별 센서 교체가 필요한 경우에도 기존 센서와 동일한 품번이라면, 가공이나 개조 없이 그대로 쉽게 어디서나 장착이 가능합니다.

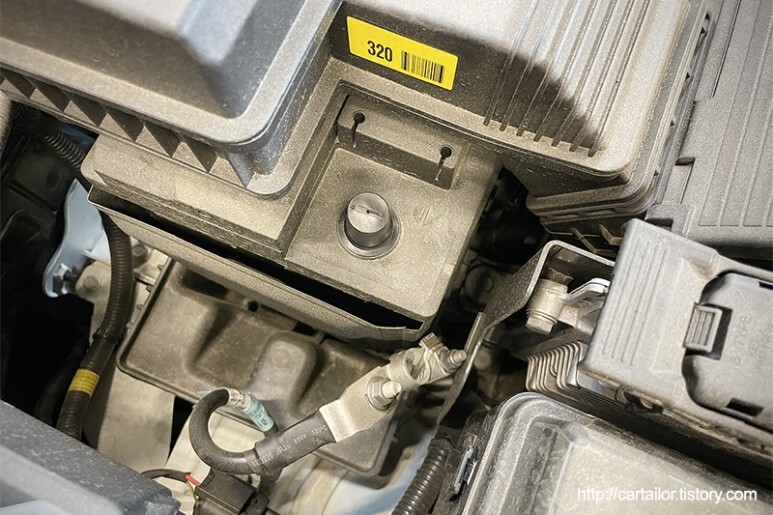

BCM 등 전장품 배선작업이 동반되기 때문에 작업 전 배터리 마이너스 단자를 탈거하여 차체로 공급되는 전원을 차단합니다.

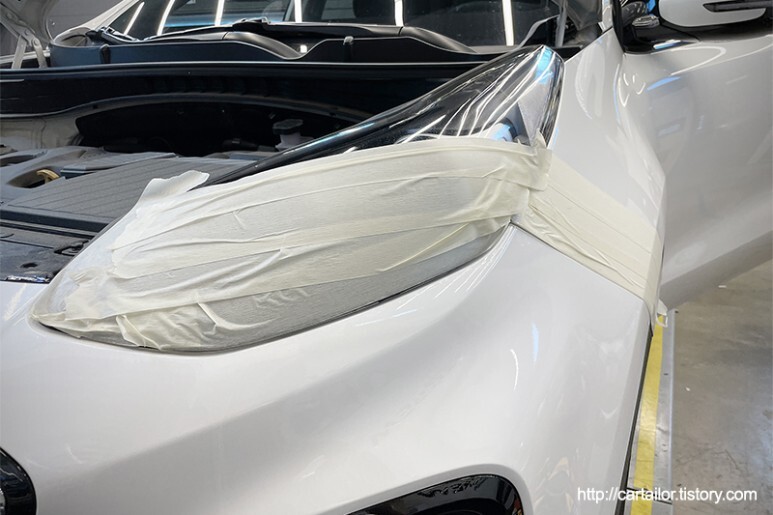

범퍼 탈착시 혹시 모를 흠집을 방지하기 뒤해 꼼꼼하게 마스킹 후 작업에 들어갑니다.

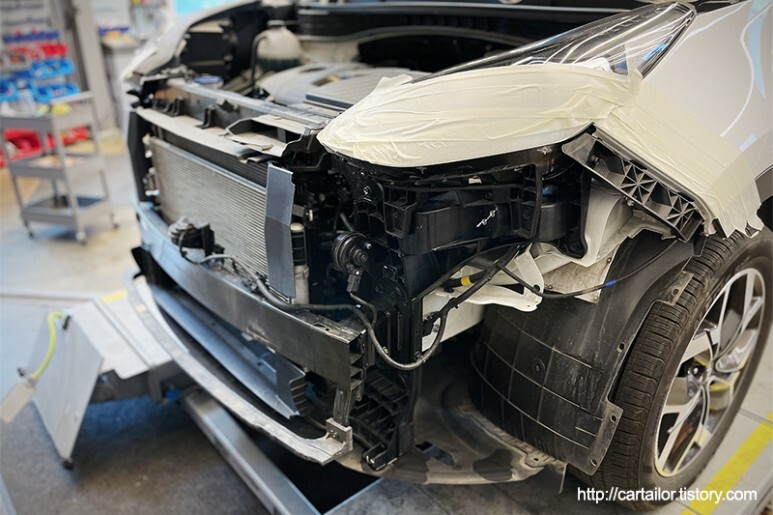

스포티지QL의 경우 범퍼핀이 매우 강력하게 결합되어 있는데요, 저희만의 노하우로 핀의 변형이나 파손 없이 정확하게 탈거합니다.
범퍼 뒷단에 친절하게 순정 센서 위치가 표기되어 있는데요, 이 포인트에 정확하게 타공해 줍니다.

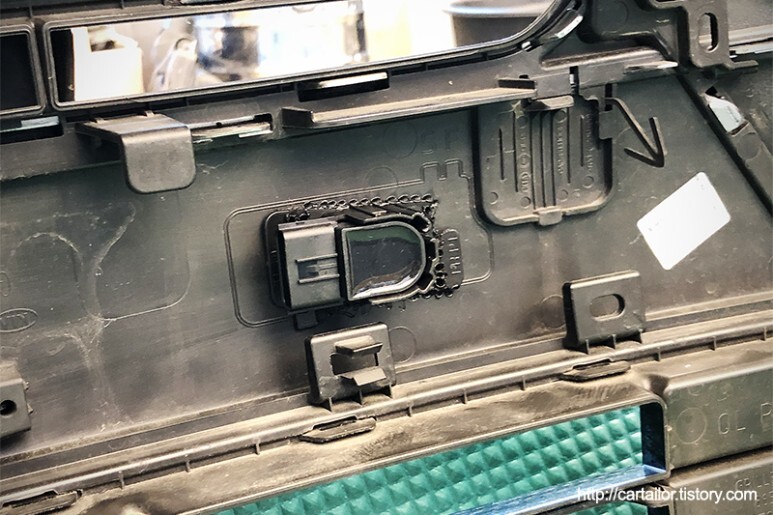

브라켓을 열로 녹여 범퍼와 한몸을 만들어 줍니다. 가장 강력한 결합 방법으로, 브라켓 하나만 잡고 범퍼 전체를 들어 올려도 떨어지지 않습니다.
센서를 완성된 브라켓에 딱깍 꼽아줍니다.

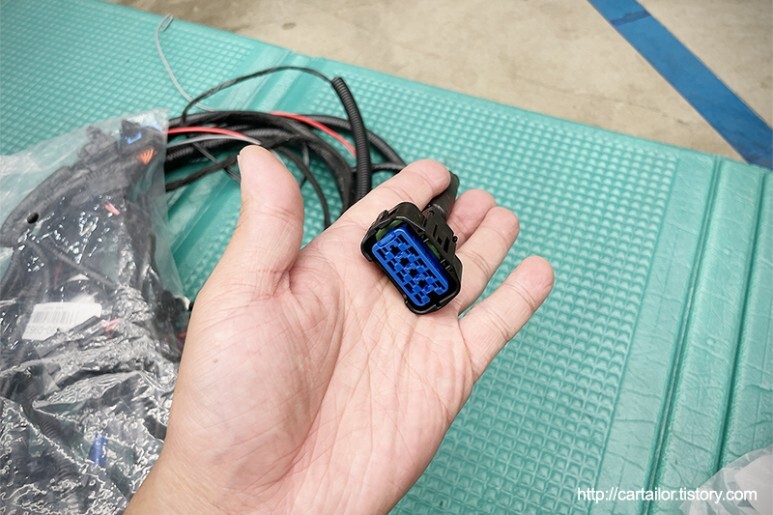

범퍼 내부 배선도 정확하게 설치 합니다. 해당 사진은 범퍼에서 차체와 연결되는 숫 순정 커넥터 입니다.
차체 쪽 암 커넥터 역시 순정품 그대로 사용합니다.

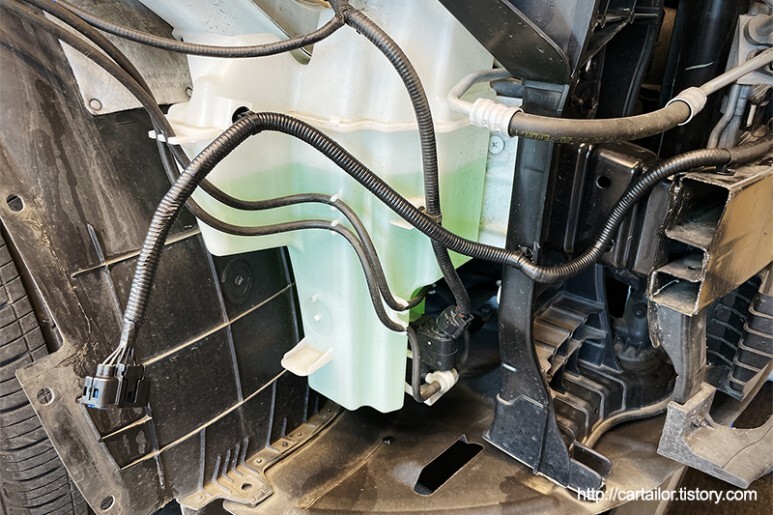

외부에 설치되는 모든 배선은 꼼꼼하게 홀타이를 사용하여 잘 고정합니다.

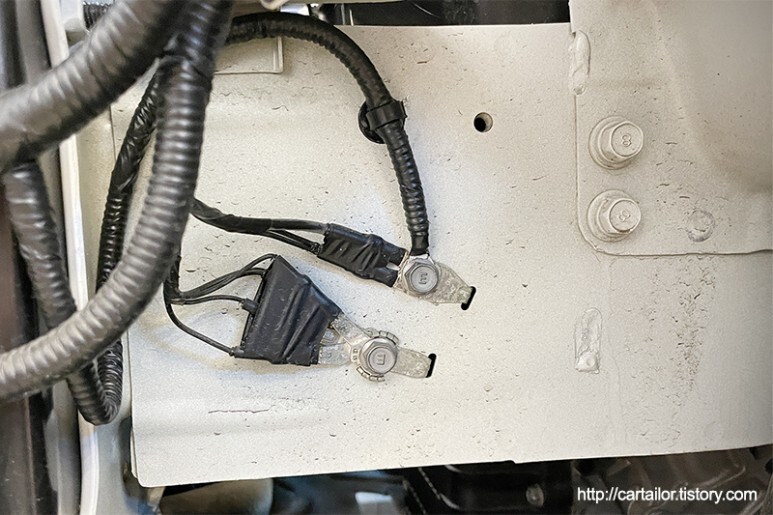

접지선은 링단자로 제작 후, 차체의 접지포인트에 정확하게 체결합니다.
외부 배선작업을 마쳤으면 거대한 범퍼를 정확하게 조립합니다.
이번에는 실내에서 스위치 어셈블리를 교환 후 배선작업을 진행합니다.
스위치 조립과 배선작업이 완료된 상태입니다. 순정 부품 그대로 사용하기 때문에 작업흔적이나 이질감이 없습니다.

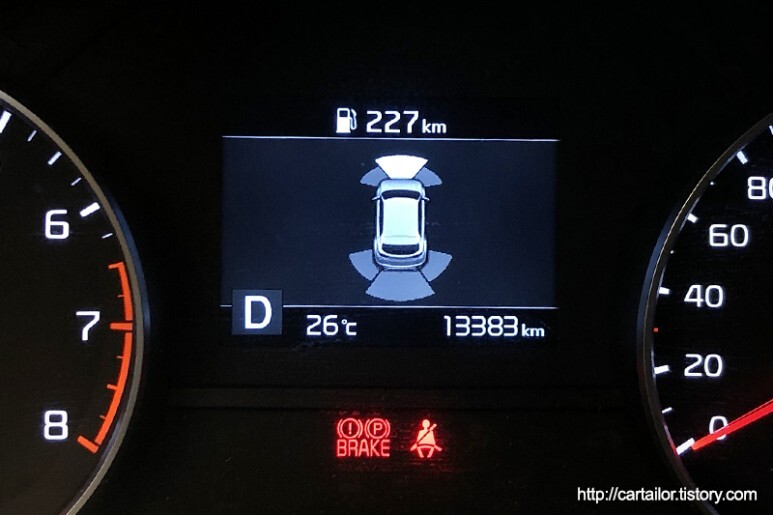

배터리를 연결 후 전방센서가 위치와 거리에 맞게 정확하게 작동하는 것을 확인합니다.
스위치 역시 제대로 작동하는 것을 확인합니다. 자동 활성화 조건 시 끄고 싶을 때, 혹은 자동 자동으로 활성화가 되지 않았지만 켜고 싶을 때 사용할 수 있으며, LED점등 여부로 작동 중인지를 확인할 수 있습니다.

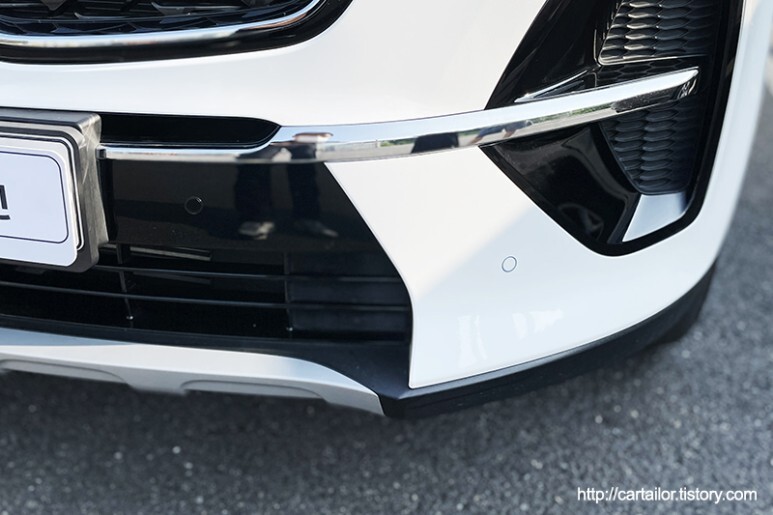

과거에는 센서도 화려하고 크고 돌출되어 있어 뭔가 사양이 높은 모델임을 과시하는 경향이 강했지만, 요즘은 전방센서가 매립형으로 있는 듯 없는 듯 전체적인 디자인 흐름을 깨지 않도록 간결하게 장착이 되고 있습니다.
깔끔하고 정확한 설치로, 출고 시 누락된 순정 전방센서를 동일한 기능과 내구성으로 누려보세요!
