2020 스포티지QL 더 볼드 순정 LED안개등 장착 - 안개등스위치도 함께 장착합니다

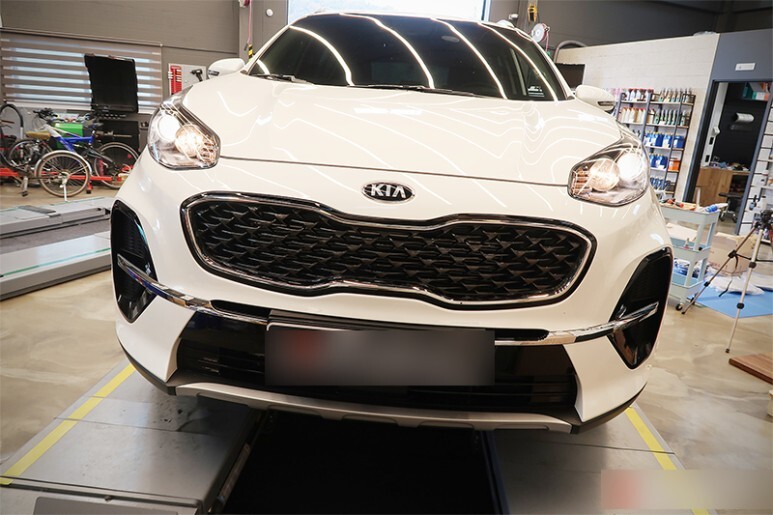

스포티지 더볼드 차량입니다. 중간 등급 이상의 트림을 선택했는데도 불구하고 당연히 있을 줄 알았던 안개등이 없어 당황하셨나요? 저희한테 오시면 됩니다^^. 안개등 하나 때문에 풀옵션이나 상위트림으로 불필요하게 살 필요가 없습니다.

​

​

​



이리저리 둘러보아도 없으면 참 허전합니다. 실제 악천후 속 시야확보에 따른 안전성은 두 말 할것도 없겠으나, 일단 외관 자체도 뭔가 빠진 느낌이 확 들기 때문입니다. 무려 범퍼 측면의 대부분의 공간을 저렇게 안개등 공간으로 확보를 해 놓았으니, 당연히 허전하겠지요.

​

​

​

안개등의 경우 사제품은 무조건 검사가 통과 안됩니다. 불법입니다. 최근 완화된 튜닝관련 규정에도 불구하고 불법이 맞습니다. 단, 이미 한국에서 형식승인을 받고 시판 중인 차량의 순정 부품은 합법적으로 장착할 수 있습니다. 마티즈한테 에쿠스 안개등을 달아도 합법이며, 심지어 구변도 필요 없습니다(안개등의 경우). 참 이상한 법이지요? 순정파츠의 경우 최초 차량판매 시 한차례 형식승인을 받는 과정에서 이미 해당부품의 적합성(광조, 조도, 조사각 등)이 확인이 되었다는 이유 때문입니다. 형식승인 당시 적합성 검사를 받은 파츠이기 때문에 눈부심 등 피해를 유발하는 이유가 없다는 논리입니다만, 자세한 이유를 모르는 일반 소비자들에겐 햇갈리는 법인 것 같습니다.

​

기아 순정제품으로,

별도 구조변경없이 장착이 가능합니다.



전장품 작업 전에는 무조건 배터리 마이너스 탈거는 필수 입니다.

​

​

마찰 우려가 있는 부분을 꼼꼼히 마스킹 후 범퍼를 탈거합니다. 스포티지의 경우 핀의 체결 강도가 매우 강하기 때문에 범퍼탈거가 가장 까다로운 차종 중 하나인데요, 요령이 있다면 일단 체결부를 물왁스로 최대한 윤활을 해 준다음, 핀에서 이탈시킬 때 2인 1조로 한사람이 범퍼 아랫부분을 위로 최대한 눌러 준 상태에서 탈거해 주는 것입니다. 이렇게 하면 핀의 파손없이 수월하게 탈거가 가능합니다.

​

​

​



범퍼를 탈거했으니, 이제 안개등에게 전원을 공급해 줄 배선을 깔아줍니다. 배선도상 설계 SQ 보다 한단계 굵은 선을 사용하며, 배선은 엔진의 열로 부터 보호하기 위해 콜게이트 튜빙을 하며 모든 연결부는 납땜 및 추축튜브 처리 합니다. 커넥터는 순정 커넥터를 사용하여 체결 안정성도 높일 수 있을 뿐 더러, 혹 사고나 고장이 발생하는 경우에도 별도의 커넥터 작업없이 안개등만 쉽게 교체가 가능합니다.

​

​

​

그 어느 배선 하나 피복이 노출되지 않도록 합니다.

​

​

​

외부 배선작업을 마쳤으면, 실내로 들어와 스티어링 휠을 탈거하기 위해 에어백 모듈을 조심스럽게 탈거해 주고요.

​

​

​

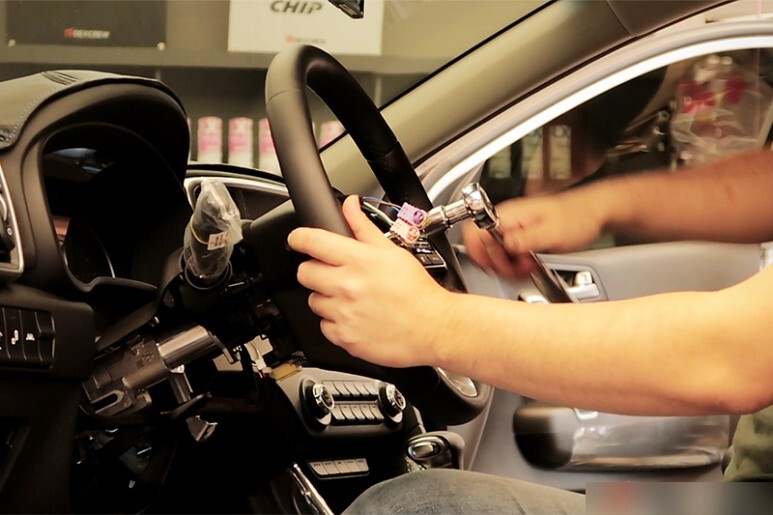

스티어링 볼트의 경우 매우 강한 토크와 나사풀림방지제가 도포되어 조립되어 있기 때문에 일반적인 수공구로 탈거가 어렵습니다.

​

​

​

볼트를 제거한 후 꼭 포지션을 마킹하여, 작업 후 핸들이 틀어지는 일이 없도록 합니다.

​

​

​

제일 중요한, 클락스프링도 회전할 수 없도록 꼭 테이프로 고정해야 합니다. 다른 부분을 작업하다 한바퀴 휙 돌아 버렸는데, 모르고 조립해 버린다면, 출고 후 첫 유턴이나 주차시 화려한 에어백 경고등의 향연을 목격하게 됩니다.

​

​

​

자, 이제 안개등 스위치가 달린 다기능스위치를 장착할 준비가 되었습니다. 요 스위치 하나 때문에 일이 참 많은 것 같습니다.

​

​

​

안개등 스위치가 달려 있는 신품 다기능스위치를 장착한 후 다시 조립에 들어 갑니다. 다기능스위치 쪽 커넥터에는 안개등 스위치 신호를 받는 배선이 빠져있기 때문에 핀삽일 수 배선을 하나 깔아 주어야 합니다.

​

​

스티어링 조립 전 볼트에 나사풀림방지제를 도포해 줍니다.

​

​

​

탈거 전 마킹해 두었던 정확한 포지션에 맞춰 스티어링휠을 삽입 후 나사풀림방지제를 도포한 볼트를 손으로 살살 돌려 준 후 규정토크대로 정확하게 체결합니다.

​

​

​





실내 작업을 마무리 후 다시 밖으로 나와, 범퍼에 있던 블랭크 커버를 제거한 후 안개등을 조립해 줍니다. 블랭크 커버 탈거시 이리저리 움직이면 닿는 부분이 있는데, 혹시 몰라서 꼭 마스킹을 해주고 있습니다. 안개등 장착은 어려운 것은 없으나, 핀이나 나사가 많아서 손이 많이 가는 작업입니다.

​

​

​

안개등 장착이 완료된 범퍼를 조심스럽게 체결 후 미리 만들어 놓은 커넥터를 꼽아 줍니다. 이 후 배터리 마이너스 단자를 연결 후, 안개등 작동상태를 확인합니다. 시동을 끈 상태, 켠 상태, 전기부하(에어컨, 열선) 상태 등을 시연하면서 깜빡거림이나 다른 문제는 없는지 꼼꼼하게 확인합니다.

​

​

​





그리고 작동조건에 부합(미등 이상 점등시에만 안개등 점등)한지도 확인 후 이상이 없음이 확인 되면 범퍼조립을 계속 이어갑니다. 안개등 스위치가 켜져있더라도 미등이나 전조등이 들어 오지 않는 상태에서는 꺼져 있어야 합니다.

​

​

​





모든 작업을 마쳤습니다. 자 어떤가요? 이제 잘생긴 스포티지의 디자인이 완성된 것 같습니다. 악천후 시인성 증대에 따른 안전성 증가는 말 할 필요도 없구요.

​

​

​

감사합니다. 편리하고 안전한 드라이빙 되세요!
