☆ 나를 위한 맞춤 튜닝/순정 등화장치 (LED HID)

아반떼MD - 프로젝션 헤드램프, 브라비오LED 클래식 9005(HB3) 튜닝

cartailor 2022. 11. 15. 05:05
반응형

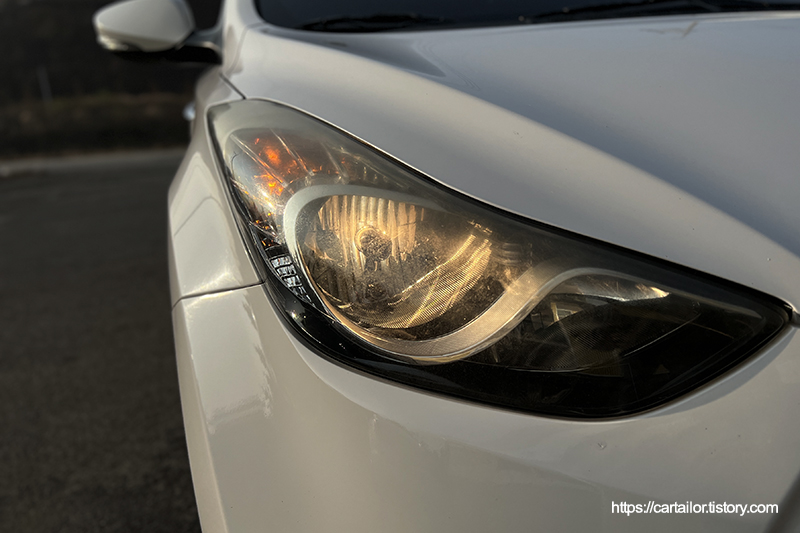

아반떼의 포지션을 한 단계 끌어올린 모델, 아반떼MD입니다. 어두운 클리어 타입 할로겐 헤드램프의 야간 시야 개선을 위해 입고되었습니다.




아반떼MD는 다양한 사양의 헤드램프가 있는데요, 가장 일반적으로 많이 볼 수 있는 타입인 할로겐 광원, 클리어 타입 헤드램프가 적용된 모델입니다. 요즘 출시되는 모델들을 보면 MFR 사양을 볼 수 있는데요. MFR 타입의 전신이 과거 클리어 타입이라 불리던 헤드램프가 아닐까 싶습니다. 프로젝션과 비교해 먼 거리를 비추기엔 다소 부족하기도 하고 디자인적으로도 마이너스 요소라는 단점이 비슷하죠.

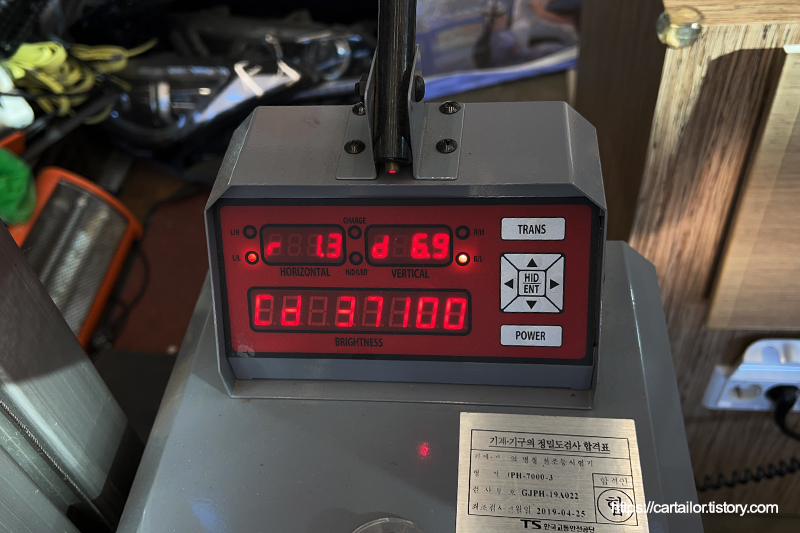

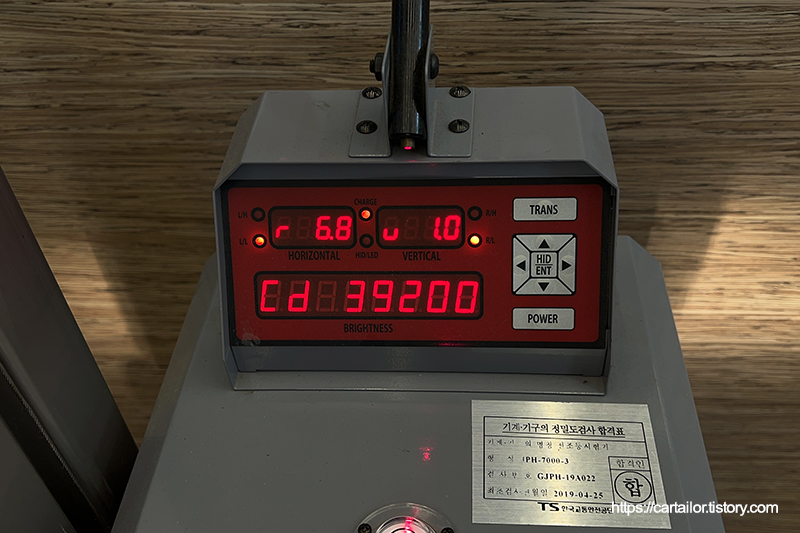

전조등 시험기에 차량을 정렬해 조사각 및 칸델라(cd) 수치를 확인합니다. 양쪽 모두 우측으로 틀어져 있으며, 운전석은 상향, 동승석은 하향으로 소폭 틀어져 있네요. 비춰지는 곳의 밝기를 측정하는 칸델라(cd) 수치는 차량 년식과 비교해 양호한 편입니다. 중간에 전구를 교체한 이력이 있어 보이네요.




준비한 제품들은 현대 정품이며, 더뉴아반떼MD에 탑재되는 프로젝션 타입 할로겐 헤드라이트입니다. 입고된 차량처럼 아반떼MD 초기형 차량은 클리어 타입 할로겐 헤드램프가 적용되어 있는데요, 합법 인증 LED 튜닝 제품 장착을 위해 선행되어야할 조건 중 하나는 바로 할로겐 프로젝션 타입입니다. 그렇기 때문에 후기형 프로젝션 헤드라이트로 교체해야 인증 LED를 장착할 수 있으며, 검사 통과 역시 가능합니다. 인증 LED를 논하지 않더라도 클리어 타입과 프로젝션 구조상 차이에서 오는 장점도 있고요. 다행히 해당 제품은 요즘 나오는 헤드램프와 비교하면 매우 저렴한 편에 속해 접근성은 나쁘지 않은 것 같습니다.

후기형 모델의 할로겐 프로젝션 타입은 2가지로 나뉘는데요, 바로 미등의 광원 차이입니다. 흔히 LED면발광이라 불리는 부분으로 세련된 디자인도 함께 희망하신다면 하단 포스팅에 나와있는 작업기를 참고하시면 됩니다. 하지만 LED 미등 유무에 따라 제품 가격 차이가 상당한 터라, 야간 시야 개선만을 위한다면 오늘 보시는 작업기처럼 단순 프로젝션 헤드램프 교체로 진행하는 걸 추천합니다.






아반떼MD - 더뉴아반떼MD용 LED면발광 프로젝션 헤드라이트, 브라비오LED V1 9005 장착

아반떼 MD 초기형 모델입니다. 헤드라이트가 많이 낡고 누런 할로겐 벌브로 외관도 칙칙해 보이고 야간시야도 어둡고 침침합니다. 해당차량의 경우 클리어타입의 헤드라이트가 장착되기 때문에

cartailor.tistory.com





새롭게 리뉴얼되어 출시된 브라비오LED 클래식2 입니다. 기존 제품과 마찬가지로 국토부 인증을 받아 검사 통과 가능한 합법 인증 LED 제품입니다. 기존 V1 대비, 더욱 증가된 광량과 장착 시 간섭 문제 해결, 안정성 향상 등의 개선점이 존재합니다. 제품 보증 기간은 기존과 동일한 1년입니다.






해당 제품은 모든 차종에 적용할 수 있는 게 아닌 적용 가능한 차종이 한정되어 있습니다. 하단 포스팅을 통해 확인할 수 있습니다.

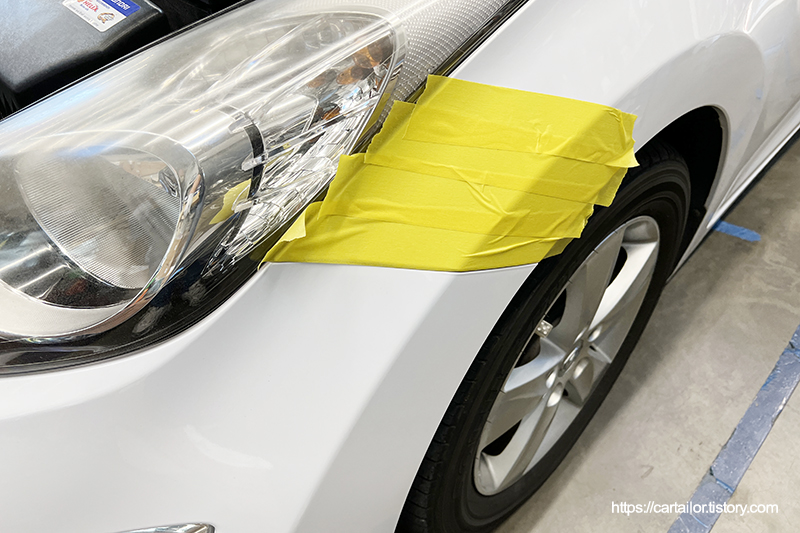

마스킹을 꼼꼼히한 후, 프론트 범퍼와 헤드램프들을 탈거합니다.

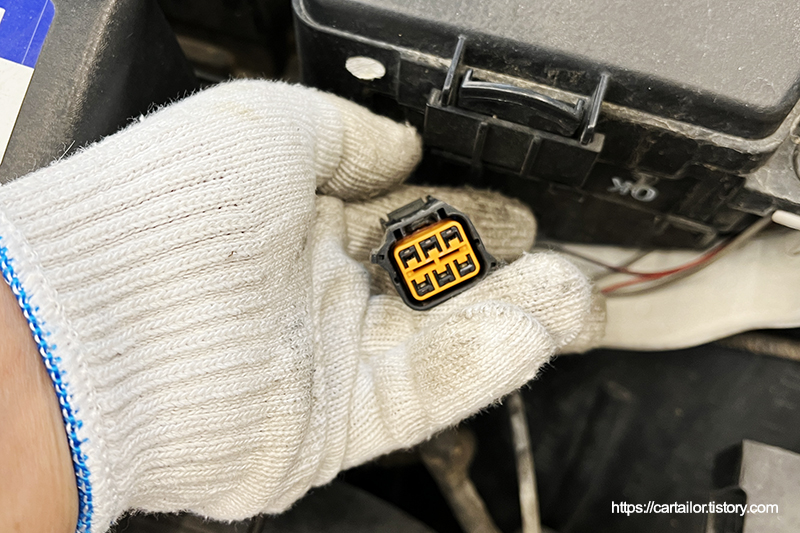

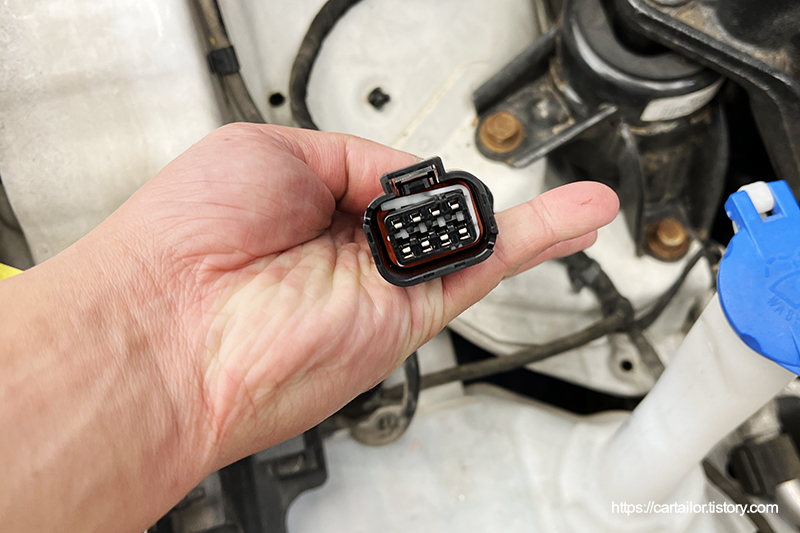

클리어 타입에서 프로젝션으로 변경 시, 헤드라이트 커넥터를 사양에 맞는 부품으로 변경해야 합니다.




신품 8핀 리페어 커넥터에 기존 배선들을 사양에 맞게 변경 및 결속해야 하는데요, 모든 배선은 납땜과 수축튜브 그리고 콜게이트 튜브와 전기테이프로 마감해 물이나 외부 이물질로 부터 배선을 안전하게 보호 및 튼튼하게 결속하였습니다.

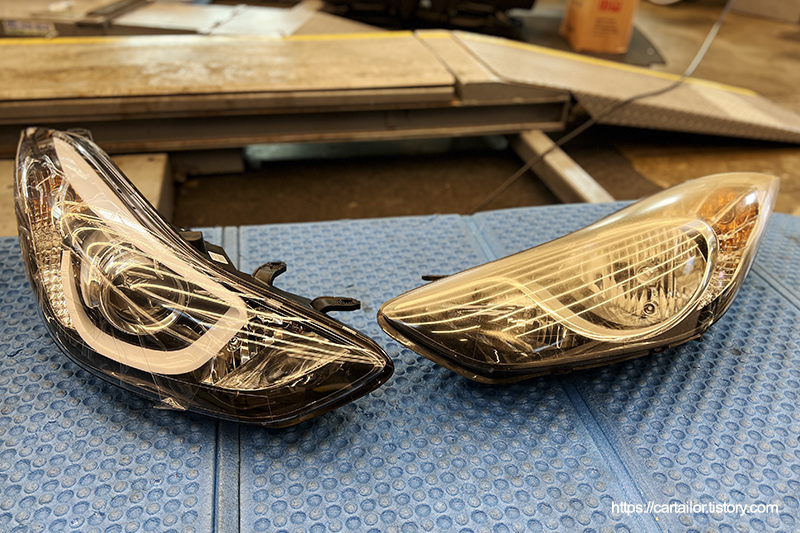

좌측은 프로젝션, 우측은 클리어 타입 헤드라이트입니다. 클리어 타입과 비교해 훨씬 세련된 외관은 물론이고, 프로젝션이 주는 구조적인 장점도 존재합니다. 똑같은 광원이라도 반사판만 존재하는 방식이냐 아니면 빛을 모아 멀리 비춰주는 프로젝션이냐에 따른 시야 차이도 존재합니다. 이번 작업은 LED 튜닝을 위한 작업인 만큼 광원 변경도 함께 하기에 시야 개선에 더욱 효과적이죠.

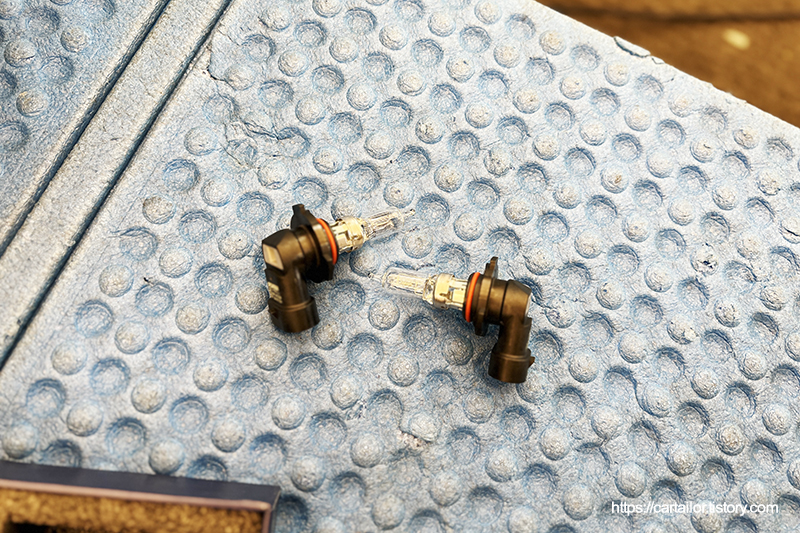

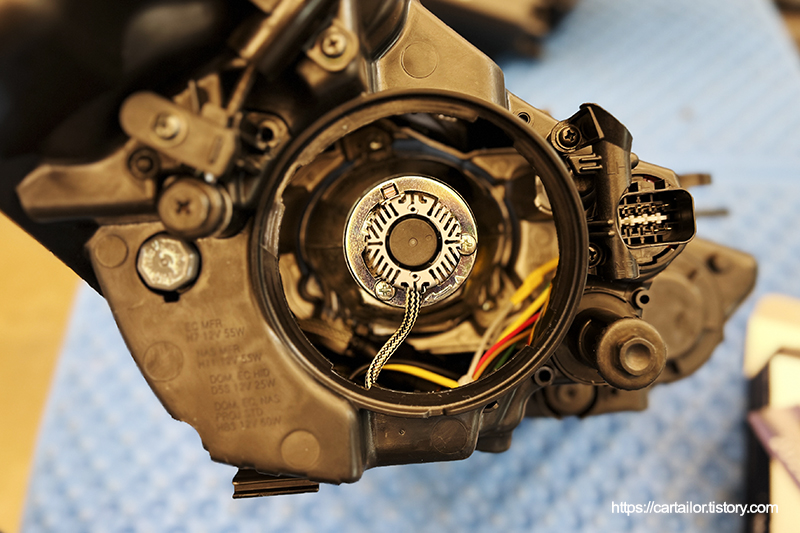

신품 헤드램프에서 할로겐 전구를 탈거한 후, 브라비오LED를 장착합니다. 해당 차량에 맞게 정확한 설치가 필요합니다.

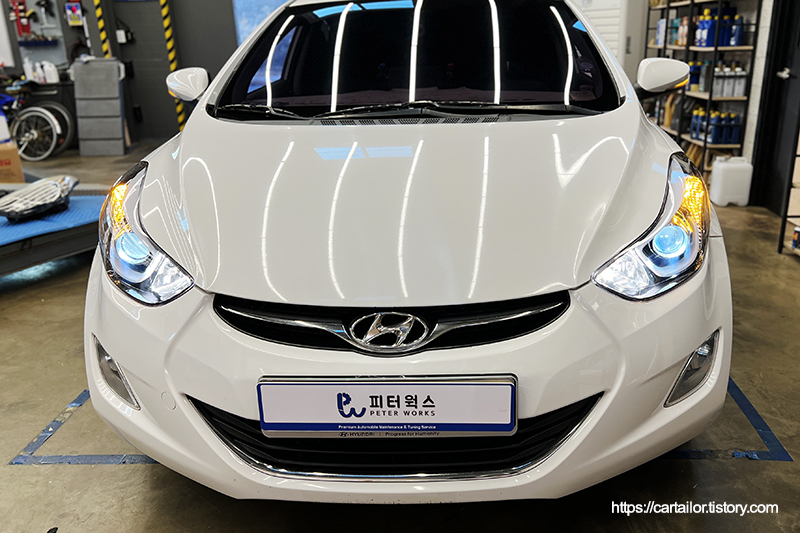

탈거의 역순, 조립을 마친 후 테스트를 진행합니다. 시원하게 잘 들어오네요.

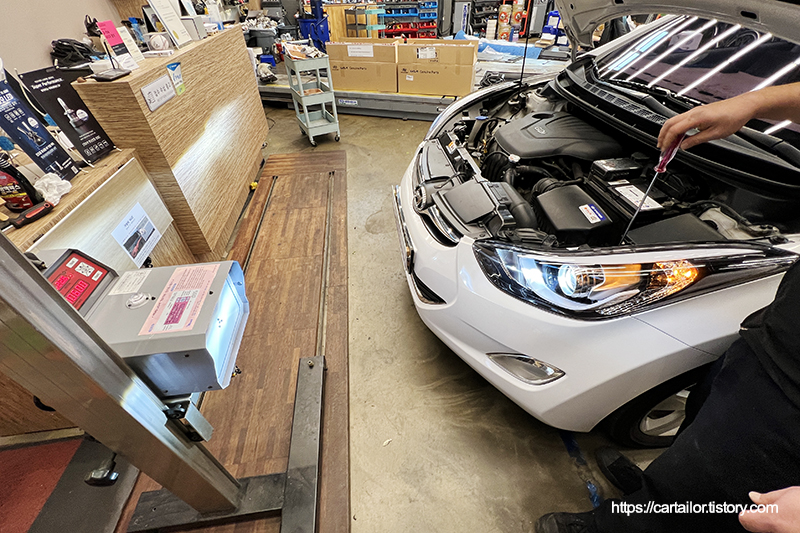

전조등 시험기를 이용해 라이트 조사각 조절을 진행합니다. 선행 및 맞은 편 차량 눈부심 방지와 더불어 제대로 된 곳을 비추고 있어야 LED광원 및 프로젝션 헤드램프 변경 효과를 제대로 누릴 수 있기 때문이죠.

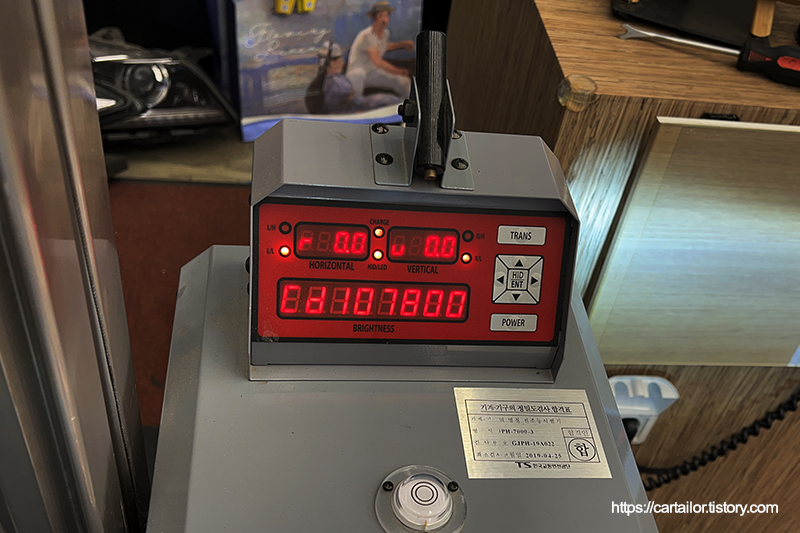

[운전석] 좌측은 클리어 타입 할로겐 헤드라이트, 우측은 프로젝션 타입 헤드라이트와 브라비오LED를 장착 후 조사각 조절까지 마친 수치입니다. 약 2.9배 증가된 칸델라(cd) 수치를 보여줍니다.




[동승석] 좌측은 클리어 타입 할로겐 헤드라이트, 우측은 프로젝션 타입 헤드라이트와 브라비오LED를 장착 후 조사각 조절까지 마친 수치입니다. 약 3.1배 이상 증가된 밝기 수치를 보여줍니다.

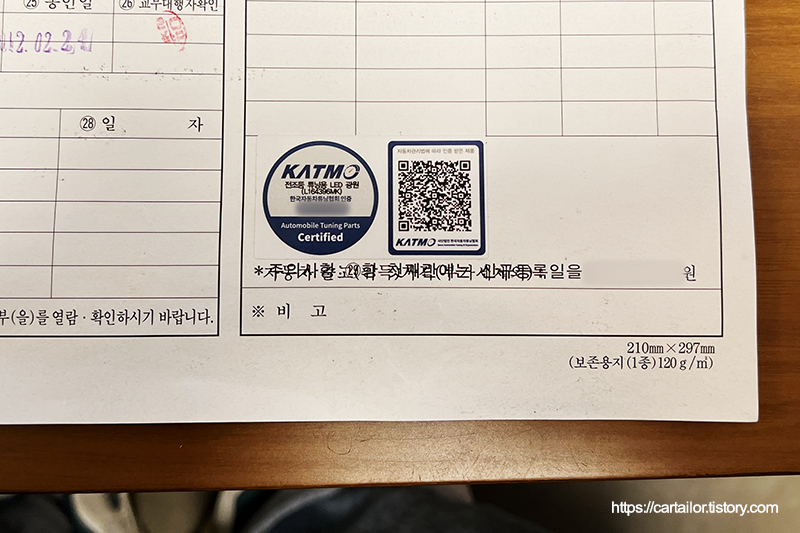

합법 인증 제품인 브라비오LED 제품과 동봉된 사전인증스티커를 등록증에 부착 후, 장착 사진 3장과 함께 전산등록을 진행합니다. 해당 튜닝은 합법인 만큼 검사 통과 걱정없이 사용할 수 있으며, 단속에서도 자유롭습니다.

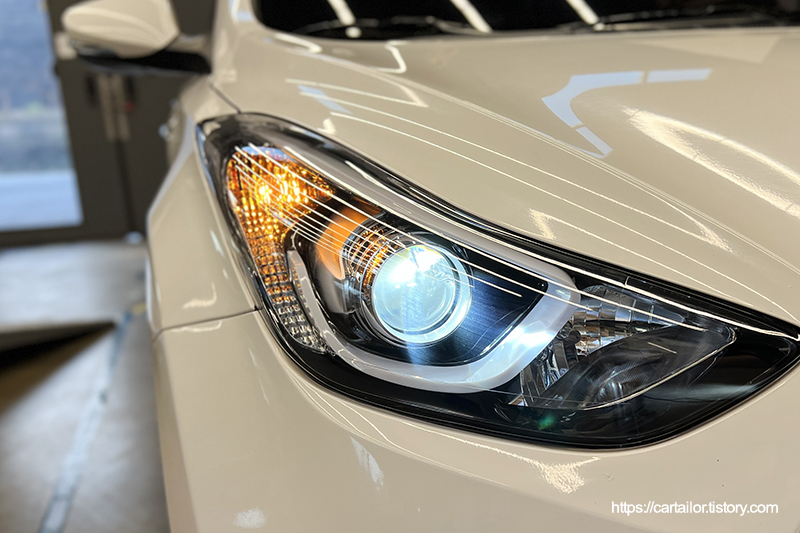

좌측은 클리어 타입 할로겐 헤드램프, 우측은 프로젝션 타입 헤드램프에 브라비오LED를 장착한 모습입니다. 확 밝아진 야간 시야는 물론이고 디자인적 차이로 인해 완전히 다른 모습을 보여줍니다.




아반떼MD에 적용할 수 있는 다양한 합법 튜닝 작업들과 유지보수들을 만나보시기 바랍니다.
